سلول های بار توخالی برای نظارت بر کابل و لنگر پل: راهنمای انتخاب و مشخصات

پل های کابلی، عرشه های بتنی پیش تنیده و لنگرهای سد برای حفظ یکپارچگی سازه به کشش دقیق کالیبره شده متکی هستند. انحرافات به کوچکی پنج درصد می تواند شکست خستگی را تسریع کند. آنها همچنین می توانند باعث ایجاد اضافه بار ناگهانی و فاجعه بار ساختاری شوند. روش‌های سنتی اندازه‌گیری نیرو شامل فشارسنج‌های جک و تست بلند کردن دوره‌ای است. این روش ها متناوب و بسیار کار بر هستند. علاوه بر این، آنها برای نظارت دائمی و بلندمدت سلامت ساختاری کاملاً نامناسب هستند. این شکاف در نظارت، زیرساخت های حیاتی را آسیب پذیر می کند.

لودسل توخالی راه حلی زیبا و دائمی برای این مشکل ارائه می دهد. این سنسور که به عنوان لودسل سوراخ یا حلقوی نیز شناخته می شود، مستقیماً روی پیچ، تاندون یا میله لنگر قرار می گیرد. نیروی فشاری را به طور پیوسته و بدون وقفه در سیستم سازه اندازه گیری می کند. این مقاله به بررسی اصول کار و مزایای فناوری این سنسورها می پردازد. همچنین انتخاب مدل، برنامه های کاربردی کلیدی، یکپارچه سازی سیستم و معیارهای مهم تدارکات را پوشش می دهد.

چگونه یک لودسل توخالی سیم ارتعاشی واقعاً کار می کند: طرح حلقوی چند رشته ای توضیح داده شده است

مهندسان باید بفهمند که یک لودسل سیمی ارتعاشی چگونه عمل می کند تا آن را به درستی مشخص کند. این دستگاه بر روی یک بدنه حلقوی محکم متکی است. این حلقه فولادی الاستیک تحت یک عملیات پایداری چند مرحله ای دقیق قرار می گیرد. بار فشاری را به طور یکنواخت در اطراف خود توزیع می کند. این طراحی حلقوی، خطاهای بارگذاری غیرعادی را که اغلب لودسل های صفحه تخت را در هنگام نصب نامناسب ایجاد می کند، حذف می کند.

در داخل این حلقه، سازندگان از آرایش سیم ارتعاشی چند وتر استفاده می کنند. بسته به ظرفیت، سنسور از تنظیمات سیم سه، چهار یا شش وتر استفاده می کند. این آکوردهای چندگانه میانگین خوانش تنش در سطح مقطع حلقه را می دهند. به دلیل این چیدمان، سری JMZX-3XXXHAT بارهایی را با وضوح بسیار حساس 0.1 تا 1 KN گزارش می‌کند، حتی در ظرفیت عظیم 8000 KN در مقیاس کامل.

مکانیسم اصلی خود اصل سیم ارتعاشی است. هر سیم فولادی با استحکام فوق العاده بالا با استفاده از جوش لنگر استاندارد بین المللی ایمن می شود. فرکانس تحریک سیم با کشش آن نسبت مستقیم دارد. این خروجی مبتنی بر فرکانس در برابر تغییرات مقاومت کابل و تداخل الکترومغناطیسی کاملاً مصون می ماند. این مصونیت الکتریکی در طول کابل‌های طولانی در سایت‌های ساختمانی شلوغ ضروری است.

علاوه بر این، یک تراشه هوشمند تعبیه شده به طور دائم فاکتورهای کالیبراسیون منحصر به فرد سنسور را ذخیره می کند. این تراشه می تواند تا 800 رکورد اندازه گیری، از جمله مهرهای زمانی، دما و مقادیر تصحیح صفر را ثبت کند. این ویژگی مهندسان را قادر می سازد تا بدون بازگرداندن واحد به کارخانه، تأیید کالیبراسیون میدانی را انجام دهند. در نهایت، یک سنسور دمای داخلی، تصحیح خودکار دما را در هر چرخه اندازه گیری فراهم می کند. این کار خوانش های نادرست ناشی از حرارت را در تاسیسات در فضای باز یا مدفون حذف می کند.

سیم ارتعاشی در مقابل کرنش سنج در مقابل هیدرولیک: چرا سلول توخالی فولکس‌واگن برای نظارت طولانی‌مدت عمران برنده می‌شود

خریداران اغلب لودسل های توخالی را تنها بر اساس قیمت اولیه خرید مقایسه می کنند. با این حال، شما باید هزینه کل نظارت را ارزیابی کنید. این شامل دریفت صفر طولانی مدت، الزامات نگهداری، محدودیت فاصله سیگنال و قابلیت اطمینان کلی داده است.

• سلول های بارگذاری توخالی مقاومتی (فویل).: این سنسورها هزینه اولیه کمتری را ارائه می دهند. با این حال، آنها در طول زمان به شدت در برابر رانش صفر حساس هستند. آنها همچنین از تغییرات مقاومت ناشی از رطوبت رنج می برند و برای طول کابل بیش از 50 متر به شدت به تقویت کننده ها متکی هستند. آنها برای نظارت دائمی و بدون مراقبت مناسب نیستند.
• لودسل های هیدرولیک: این دستگاه ها به طور کامل از نگرانی های تداخل الکتریکی جلوگیری می کنند. با این حال، آنها نیاز به نگهداری مکرر مایع دارند. آنها مستعد نشت در تاسیسات ساختاری تعبیه شده یا محدود هستند. علاوه بر این، آنها نمی توانند خوانش ها را بدون اضافه کردن مبدل های فشار ثانویه به دیتالاگرهای راه دور منتقل کنند.
• سلول های بارگذاری توخالی سیم ویبره: این حسگرها یک فرکانس خروجی تولید می کنند که در طول دهه ها ثابت می ماند. سیگنال ها به خوبی در طول مسیرهای کابلی در مقیاس کیلومتر بدون اعوجاج منتقل می شوند. آنها به گاز یا مایع کالیبراسیون مداوم نیاز ندارند. کاملا آب بندی و ضد آب هستند.

سری JMZX-3XXXHAT دارای عمر طراحی 50 ساله است. برای پروژه های زیرساختی با عمر دارایی 20 تا 50 سال، سلول توخالی سیم ارتعاشی تنها فناوری است که جایگزینی سنسور در اواسط پروژه یک فرض برنامه ریزی لازم نیست.

نوع فناوری	پایداری بلند مدت	حداکثر کابل کشی	نیاز به تعمیر و نگهداری	مناسب بودن تعبیه شده
مقاومتی (فویل)	ضعیف (دریفت صفر)	<50 متر	متوسط ​​(کالیبراسیون)	پایین
هیدرولیک	متوسط	N/A (نیاز به مبدل)	بالا (چک مایعات)	کم (خطر نشت)
سیم ویبره	عالی	> 1000 متر	صفر (بدون تعمیر و نگهداری)	بالا (کاملا مهر و موم شده)

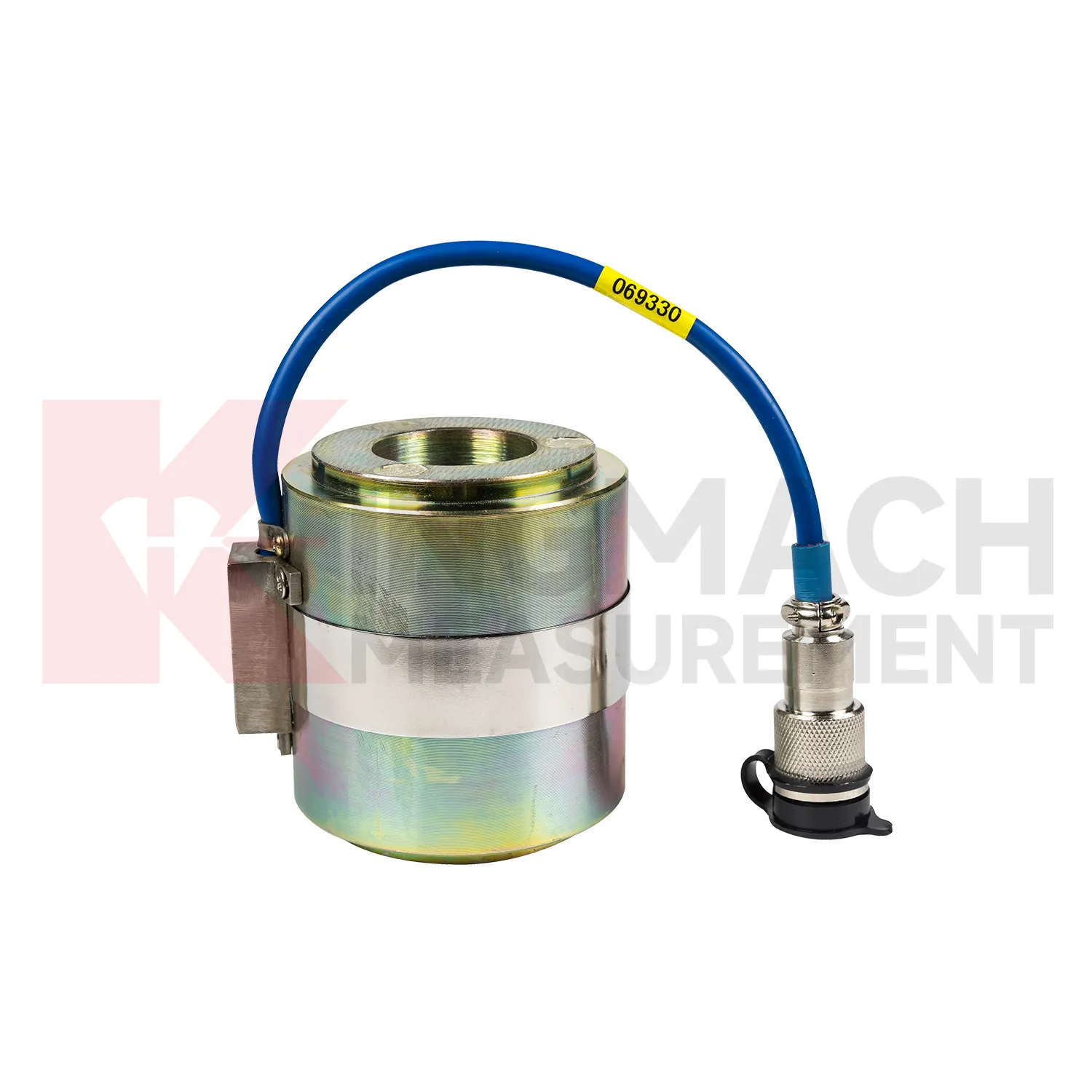

سری JMZX-3XXXHAT: محدوده ظرفیت، پیکربندی آکورد و مرجع ابعادی

مهندسان تدارکات برای تطبیق سنسورها با سطوح بار پروژه به مشخصات دقیق نیاز دارند. سری JMZX-3XXXHAT محدوده ظرفیت جامعی از 500 KN تا 8000 KN را در هشت مدل استاندارد ارائه می دهد. این محدوده وسیع همه چیز را از لنگرهای تک سنگی گرفته تا کابل‌های پل کابلی عظیم را پوشش می‌دهد.

شمارش آکورد به طور هوشمند با ظرفیت سنسور مقیاس می شود. مدل های تا 2000 KN از پیکربندی سه وتر استفاده می کنند. مدل 3000 KN از چهار آکورد استفاده می کند. مدل های دارای رتبه 4000 KN و بالاتر از شش آکورد استفاده می کنند. این پوسته پوسته شدن ساختاری دقت اندازه گیری را با افزایش قطر حلقه حفظ می کند. حساسیت سنسور 0.1 KN در سطح 500 KN است. حساسیت 1 KN برای همه مدل های بالای 1000 KN است. این دقت به راحتی نیاز معمولی ± 0.1٪ موجود در کدهای نظارت بر کابل ساختاری را برآورده می کند.

این لودسل ها دارای ارتفاع فشرده ای از 90 تا 130 میلی متر هستند. این پروفیل کم به طور یکپارچه در سرهای لنگر استاندارد و مجموعه‌های صفحه بلبرینگ بدون نیاز به تغییرات ساختاری قرار می‌گیرد. برای قطر سوراخ های غیر استاندارد یا نیازهای محیطی منحصر به فرد، یک مدل JMZX-3X00 سفارشی نیز موجود است.

جدول مرجع مدل JMZX-3XXXHAT

مدل	ظرفیت	حساسیت	حفره داخلی (Ø)	ارتفاع	پیکربندی
JMZX-3405AT	500 KN	0.1 KN	70 میلی متر	90 میلی متر	3-chord
JMZX-3410AT	1000 KN	1 KN	100 میلی متر	90 میلی متر	3-chord
JMZX-3520AT	2000 KN	1 KN	140 میلی متر	120 میلی متر	3-chord
JMZX-3530AT	3000 KN	1 KN	170 میلی متر	120 میلی متر	4-chord
JMZX-3540AT	4000 KN	1 KN	200 میلی متر	130 میلی متر	6-chord
JMZX-3550AT	5000 KN	1 KN	220 میلی متر	130 میلی متر	6-chord
JMZX-3560AT	6000 KN	1 KN	240 میلی متر	130 میلی متر	6-chord
JMZX-3580AT	8000 KN	1 KN	280 میلی متر	130 میلی متر	6-chord

جایی که سلول های بار توخالی مستقر می شوند: شش سناریو مهندسی با ریسک بالا

مهندسان سلول‌های بار توخالی را در محیط‌های مختلف با ریسک بالا مستقر می‌کنند. هر نرم افزار دلایل ایمنی خاص و چالش های نظارت بلند مدت را ارائه می دهد.

• پل های کابلی و معلق: کابل های ثابت باید در 3 تا 5 درصد کشش طراحی خود باقی بمانند تا از انطباق با عمر خستگی اطمینان حاصل شود. لودسل های سیم ارتعاشی توخالی به طور دائم در ناحیه لنگرگاه قرار می گیرند. آنها داده های نیروی کابل پیوسته را مستقیماً به سیستم های مدیریت پل ارائه می دهند. این به طور کامل جایگزین تست های پرهزینه و دوره ای بلند کردن می شود.
• سازه های بتنی پس کشنده: از دست دادن نیروی تاندون به دلیل خزش، انقباض و شل شدن در پل های بتنی و سازه های مهار هسته ای به تدریج رخ می دهد. لودسل های حلقوی تعبیه شده روی صفحه یاتاقان لنگر قرار دارند. آنها تکامل دراز مدت نیرو را دنبال می کنند. این داده ها مستقیماً تصمیمات آتی را برای تنش مجدد مطلع می کند.
• لنگرهای سد و شیب: پیچ های سنگی و لنگرهای دوغابی باعث تثبیت تکیه گاه های سد و قطع شیب ها می شود. اینها عناصر ایمنی حیاتی هستند. JMZX-3XXXHAT ضد آب و مقاوم در برابر خوردگی کاملاً برای نظارت طولانی مدت در شرایط خاک اشباع، مدفون یا زیر آب مناسب است.
• ساخت و ساز راه آهن و بزرگراه: دیوارهای حائل و دیوارهای میخ خاکی از سیستم های لنگر موقت و دائمی استفاده می کنند. این سیستم ها به تأیید دقیق بار در طول آزمایش پذیرش و در طول سرویس فعال نیاز دارند. لودسل توخالی هر دو کار را به عنوان یک واحد نصب شده انجام می دهد.
• پایه های برج باد: تکنسین ها باید پیش تنش انکربولت را در فلنج های پایه برج توربین بادی بررسی و نظارت کنند. لودسل های توخالی اندازه گیری مستقیم و غیر نفوذی را ارائه می دهند. آنها مطلقاً به هیچ تغییری در خود سیستم پیچ لنگر نیاز ندارند.
• سیستم های بالابر و جرثقیل: سلول های توخالی نصب شده بر روی غل و زنجیر یا clevis بارهای دینامیکی و استاتیکی را در تجهیزات بالابری سنگین اندازه گیری می کنند. ابعاد فشرده و خروجی دیجیتال در این بازار ثانویه صنعتی بسیار ارزشمند است.

از سنسور تا داشبورد: ادغام سلول های بار توخالی در یک سیستم کامل داده SHM

یک لودسل تنها به اندازه سیستم داده ای که آن را احاطه کرده است مفید است. شما باید این حسگرها را در یک سیستم نظارت بر سلامت ساختاری کامل و سرتاسر ادغام کنید.

• بازخوانی درخواستی: واحدهای بازخوانی سیم ارتعاشی سازگار Kingmach مقادیر بار مستقیم را بر حسب کیلونیوتون (KN) نمایش می دهند. آنها فاکتورهای کالیبراسیون ذخیره شده را مستقیماً از تراشه حافظه سنسور می خوانند. شما نیازی به جداول کالیبراسیون کاغذ خارجی در محل کار ندارید.
• اکتساب خودکار داده ها: دیتالاگرهای چند کاناله از آرایه های حسگر JMZX-3XXXHAT با سیم باس پشتیبانی می کنند. آنها فواصل نظرسنجی قابل تنظیم، آستانه هشدار و گزینه های تله متری از راه دور مانند 4G، LoRa یا اترنت را ارائه می دهند. این امکان نظارت واقعی 24/7 بدون نظارت بر آرایه های کابلی عظیم را فراهم می کند.
• کابل های ابزار دقیق: کابل های فولکس واگن محافظ Kingmach یکپارچگی سیگنال را به طور بی عیب و نقص حفظ می کنند. آنها در محیط های ساختمانی شهری پر سر و صدا در طول دویدن چند صد متری عالی عمل می کنند.
• نرم افزار تجسم: داشبوردهای نرم افزار بلادرنگ روند بارگذاری و مقادیر اصلاح شده دما را نمایش می دهند. آنها هشدارهای اضافه بار خودکار را تولید می کنند و تجزیه و تحلیل روند تاریخی را تسهیل می کنند. این به طور مستقیم از ارزیابی های ایمنی سازه و گردش کار تعمیر و نگهداری پشتیبانی می کند.

مشخص کردن سنسور، لاگر و نرم افزار از یک سازنده یکپارچه خطرات سازگاری سیستم عامل را حذف می کند. همچنین به طور چشمگیری تشدید پشتیبانی فنی در پروژه های بین المللی را ساده می کند.

تعیین و تامین منبع یک لودسل توخالی: شش سوالی که هر خریدار بین المللی باید بپرسد

تیم های تدارکات بین المللی به یک چارچوب عینی برای ارزیابی تولیدکنندگان سنسور چینی نیاز دارند. شما باید شش سوال مهم را در هنگام منبع یابی یک لودسل توخالی بپرسید.

1. آیا سنسور دارای گواهینامه قابل ردیابی است؟
شما باید به رعایت دقیق استانداردهایی مانند GB/T 13606-2007 و DL/T 269-2022 نیاز داشته باشید. حسگرهای تایید شده شخص ثالث به طور قابل توجهی اصطکاک تایید پروژه را کاهش می دهند.

2. آیا کالیبراسیون مستقیماً در دستگاه قابل ردیابی است؟
سلول بار توخالی Kingmach ثابت های کالیبراسیون را در یک تراشه داخلی ذخیره می کند. این امر وابستگی به رکورد کاغذ را از بین می برد. این امکان تأیید میدانی آسان را با یک واحد بازخوانی استاندارد فراهم می کند.

3. عمر مفید اعلام شده چقدر است؟
شما باید روی یک رقم زندگی طراحی به طور رسمی مستند پافشاری کنید. عمر طراحی 50 ساله لودسل توخالی Kingmach باید به عنوان یک پایه قراردادی عمل کند، نه فقط یک اطمینان کلامی.

4. آیا تامین کننده می تواند محصول را سفارشی کند؟
پروژه‌های زیرساختی اغلب به قطر سوراخ‌های غیراستاندارد، محدوده ظرفیت خاص یا انواع اتصالات منحصر به فرد نیاز دارند. تولید کننده ای با قابلیت های طراحی داخلی قوی در چند روز به جای چند ماه پاسخ می دهد.

5. پشتیبانی پس از فروش چگونه است؟
به دنبال یک خط تلفن فنی 24/7 با زمان پاسخگویی اولیه یک ساعته باشید. مسائل پیچیده باید ظرف 48 ساعت حل شود. این پاسخگویی برای پروژه های زیرساختی زنده حیاتی است.

6. آیا جدول زمانی تحویل به صورت قراردادی پشتیبانی می شود؟
تامین کننده باید مدل های استاندارد موجود در انبار را ظرف 48 ساعت ارائه دهد. سفارشات در مقیاس پروژه مستلزم برنامه های قراردادی دقیق و به روز رسانی منظم پیشرفت تولید است.

انتخاب اعتماد به نفس بر حدس و گمان: چارچوب تصمیم شما و مرحله بعدی

لودسل های توخالی اساساً نظارت بر نیروی کابل را تغییر می دهند. آنها تمرینات تست دوره ای و سرزده را با یک سیستم ایمنی مداوم و خودکار جایگزین می کنند. شما باید یک چارچوب تصمیم گیری روشن را دنبال کنید. ابتدا نوع بار و ظرفیت کلی خود را تأیید کنید. دوم، پیکربندی آکورد مناسب را انتخاب کنید. سوم، قطر دقیق سوراخ را برای تاندون یا لنگر خاص خود بررسی کنید. چهارم، الزامات ضد آب و درجه حرارت خود را تأیید کنید. در نهایت، سنسور را با یک نرم افزار ثبت داده و تجسم قابل اعتماد یکپارچه کنید.

عمر طراحی 50 ساله لود سل توخالی Kingmach ارزش طولانی مدت باورنکردنی را ارائه می دهد. کل هزینه مالکیت شامل جلوگیری از نصب مجدد، کالیبراسیون مجدد و جلوگیری از از دست دادن داده است. این هزینه طولانی مدت به طور قابل ملاحظه ای کمتر از فناوری های جایگزین ارزان تر فویل است. اگر مطمئن نیستید که کدام مدل JMZX-3XXXHAT برای پروژه شما مناسب است، می توانید مشخصات خود را با تیم مهندسی Kingmach در میان بگذارید. ما یک توصیه مدل رایگان و یک نقل قول سفارشی ارائه خواهیم کرد.

برنامه ریزی یک پل کابلی یا پروژه لنگر؟ یک توصیه حسگر رایگان + نقل قول سفارشی از مهندسان Kingmach دریافت کنید — پاسخ در عرض 24 ساعت.
🔗 [ دریافت توصیه رایگان من → ]
📧 [email protected]

سوالات متداول

1. تفاوت بین لودسل توخالی و لودسل جامد چیست؟

یک لودسل توخالی دارای یک سوراخ مرکزی است که به پیچ یا کابل اجازه می دهد تا به طور کامل از آن عبور کند و با واکنش در برابر یک صفحه لنگر، کشش را اندازه گیری کند. یک لودسل جامد فاقد این سوراخ مرکزی است و معمولاً فشرده سازی یا کشش مستقیم درون خطی را اندازه گیری می کند.

2. چگونه می توان یک لودسل توخالی را روی تاندون پس کشنده نصب کرد؟

قبل از اتصال سر لنگر و صفحه یاتاقان، سنسور حلقوی را مستقیماً روی تاندون یا میله لنگر بلغزانید. لودسل به طور ایمن بین سازه بتنی و بلوک لنگر فولادی قرار می گیرد.

3. آیا می توان از لودسل های توخالی برای اندازه گیری بار دینامیکی استفاده کرد؟

به دلیل زمان فیزیکی مورد نیاز برای جارو کردن فرکانس سیم، لودسل های توخالی سیم ارتعاشی در بارهای استاتیک و با تغییرات آهسته برتری دارند. برای بارهای دینامیکی با فرکانس بالا، فویل مقاومتی یا لودسل پیزوالکتریک به طور کلی ترجیح داده می شود.

4. چه طول کابلی توسط لودسل سیمی ارتعاشی پشتیبانی می شود؟

از آنجایی که حسگرهای سیم ارتعاشی از خروجی مبتنی بر فرکانس به جای سیگنال ولتاژ استفاده می‌کنند، می‌توانند به راحتی داده‌های دقیق را روی کابل‌های محافظ بیش از 1000 متر بدون از دست دادن یا اعوجاج سیگنال انتقال دهند.

5. چگونه طراحی چند وتر دقت لودسل را بهبود می بخشد؟

طراحی چند وتر، چندین سیم ارتعاشی مستقل را به طور مساوی در اطراف محیط داخلی لودسل قرار می دهد. این میانگین اندازه گیری تنش را در سراسر حلقه نشان می دهد، که به طور فعال خطاهای ناشی از بارگذاری خارج از مرکز یا خارج از مرکز را حذف می کند.

6. آیا می توانم لودسل های توخالی را با کرنش سنج های ارتعاشی سیم در یک سیستم مانیتورینگ ترکیب کنم؟

بله. لودسل های توخالی و کرنش سنج های ارتعاشی سیم اغلب در یک سیستم مانیتورینگ ادغام می شوند. لودسل نیروی اعمال شده را اندازه گیری می کند، در حالی که کرنش سنج تغییر شکل ساختاری را اندازه گیری می کند و داده های تکمیلی را برای ارزیابی عملکرد دقیق تر ارائه می دهد.

7. تفاوت بین تنظیمات چند آکورد و تک آکورد چیست و چه زمانی باید هر کدام را انتخاب کنم؟

پیکربندی تک آکورد بار را در یک مکان خاص اندازه گیری می کند و برای برنامه های نظارت مستقیم بار مناسب است. یک پیکربندی چند وتر، بارها را در چندین عضو یا نقاط نظارت می‌کند، که آن را برای سازه‌های پیچیده که در آن توزیع و تعادل بار حیاتی است، ایده‌آل می‌کند.

8. چگونه می توانم سلامت سنسور درازمدت را بدون حذف واحد نصب شده تأیید کنم؟

سلامت بلندمدت سنسور را می‌توان از طریق بررسی‌های منظم صفر، تحلیل روند داده‌های تاریخی، مقایسه با سنسورهای مجاور و بازرسی معمول کابل‌ها و اتصالات تأیید کرد. این روش‌ها به شناسایی مشکلات احتمالی دریفت یا عملکرد بدون حذف سنسور از سرویس کمک می‌کنند.

9. Kingmach چه خدمات گارانتی و کالیبراسیون مجدد را در سطح بین المللی ارائه می دهد؟

Kingmach از مشتریان بین المللی با مشاوره فنی، راهنمایی نصب، کمک راه اندازی و خدمات پس از فروش در طول چرخه عمر پروژه پشتیبانی می کند. تمام لودسل ها با داده های کالیبراسیون کارخانه و اسناد کیفیت ارائه می شوند. برای برنامه‌های نظارت بلندمدت، Kingmach می‌تواند پشتیبانی تأیید کالیبراسیون، توصیه‌های ارزیابی عملکرد و کمک فنی را برای کمک به حفظ قابلیت اطمینان اندازه‌گیری ارائه دهد. مشتریان می توانند برای عیب یابی، برنامه ریزی جایگزینی و پشتیبانی بهینه سازی سیستم در صورت لزوم مستقیماً با تیم مهندسی تماس بگیرند.

---
