گیج های فشاری ارتعاشی سیم چگونه کار می کنند؟ اصول و کاربردها

از نظر نظارت بر ایمنی مهندسی، باید توجه داشت که همه تغییرات ممکن است در سطح ظاهر نباشند. قبل از آشکار شدن ترک‌ها، جابجایی‌ها یا سایر آسیب‌ها، ممکن است نشانه‌هایی وجود داشته باشد که تیر پل تحت تنش‌های غیرعادی است، بخشی از سد به طور غیرعادی پاسخ می‌دهد، یا پوشش تونل در معرض تغییرات بارگذاری است. برای ذینفعان پروژه، از جمله صاحبان پروژه، سازندگان، مشاوران، و متخصصان یکپارچه سازی، تشخیص زودهنگام این تغییرات مهم است.

دقیقاً به همین دلیل است که پایش کرنش در مهندسی عمران بسیار حیاتی است. مقدار کرنش در یک ماده که مربوط به ازدیاد طول و فشردگی است، عملکرد آن را هنگام قرار گرفتن در معرض بار نشان می دهد. در بسیاری از موارد ثابت شده است که گیج های فشاری ارتعاشی یکی از مطمئن ترین ابزارها در این زمینه هستند.

از پل‌ها و سدها گرفته تا شیب‌ها، ساختمان‌ها، تونل‌ها، برج‌های باد، کارهای زیرزمینی و زیرساخت‌های حمل‌ونقل، فناوری سیم ارتعاشی به طور گسترده‌ای مورد استفاده قرار می‌گیرد که پایش پایداری و دوام اهمیت دارد. برای کسب اطلاعات بیشتر در مورد نحوه عملکرد گیج های فشار سیم ارتعاشی، چرایی ارزش گذاری آنها در پروژه های مهندسی و محل استفاده از آنها، با ما تماس بگیرید. ما همچنین یک راه حل سطحی برای پروژه های نظارت سازه معرفی می کنیم.

چرا نظارت بر کرنش سیم ارتعاشی به طور گسترده در مهندسی عمران استفاده می شود؟

در پروژه‌های زیربنایی بزرگ، شرایط نظارت اغلب نیازمند است. سنسورها ممکن است در معرض آب و هوای بیرونی، تغییرات دما، رطوبت، گرد و غبار، لرزش و دوره های طولانی سرویس قرار بگیرند. در این محیط ها، مهندسان صرفاً به دنبال حسگری نیستند که در آزمایشگاه کار کند. آنها به یک روش سنجش نیاز دارند که بتواند داده های پایدار را در طول زمان در شرایط میدان واقعی ارائه دهد.

این یکی از دلایل اصلی استفاده گسترده از فناوری سیم ارتعاشی در نظارت بر ایمنی مهندسی است.

تکنیک اندازه گیری حسگرهای سیم ارتعاشی پایداری طولانی مدت، دقت اندازه گیری و ثبات اندازه گیری را نسبت به سایر تکنیک های اندازه گیری نشان می دهد. این سیستم برای دوره‌های نظارت طولانی‌مدت که به خروجی ثابت در طول چندین ماه یا چندین سال به جای فواصل آزمایش کوتاه نیاز دارند، بهترین کار را انجام می‌دهد.

قابلیت اطمینان این سیستم که عملکردهای نظارتی ضروری برای پل ها، سدها، سیستم های نگهدارنده، تونل ها، برج های باد و کارهای زیرزمینی را فراهم می کند. این پروژه ها نیازمند نظارت بر داده ها، امکان ارزیابی ایمنی، تحلیل روند و برنامه ریزی تعمیر و نگهداری در کل طول عمر سازه هستند.

گیج فشار سیم ویبره چیست؟

یک گیج کرنش ارتعاشی به عنوان یک سنسور اندازه گیری کرنش عمل می کند که تغییرات کشش سیم را برای تعیین سطح کرنش تشخیص می دهد.

سنسور شامل یک سیم است که بین دو نقطه بدون تغییر امتداد دارد. بدنه حسگر هرگونه تغییر شکلی را که به ساختار نظارت شده رخ می دهد منتقل می کند. کشش سیم به دلیل این فرآیند دستخوش تغییر می شود. فرکانس ارتعاش سیم با توجه به کشش سیم تغییر می کند که منجر به کرنش سازه می شود و باعث تغییر فرکانس همگام می شود.

سپس می توان این فرکانس را توسط یک واحد خواندن یا داده لاگر اندازه گیری کرد و برای تجزیه و تحلیل به داده های مهندسی تبدیل کرد.

به عبارت ساده، یک گیج فشار سیم ارتعاشی، حرکت ساختاری را به سیگنال فرکانس تبدیل می کند که می تواند برای نظارت بر رفتار مرتبط با استرس استفاده شود. این سیستم برای پروژه های مهندسی که نیاز به اندازه گیری کرنش بلندمدت، دقیق و قابل اعتماد دارند، ضروری است.

گیج های فشاری ارتعاشی سیم چگونه کار می کنند؟

اصل کار سیستم برای درک کامل نیاز به نمایش گام به گام دارد.

1. تغییر شکل ساختاری رخ می دهد

یک عضو پل، تکیه گاه فولادی، سطح بتنی، پوشش تونل، یا بخش برج بار، تغییرات دما، حرکت زمین، ارتعاش یا سایر اثرات ساختاری را تجربه می کند. این ماده دارای کرنش قابل اندازه گیری است زیرا حتی تغییر شکل های کوچک نیز تغییرات دائمی ایجاد می کند.

2. حسگر به آن حرکت پاسخ می دهد

هنگامی که کرنش سنج سیم ارتعاشی روی سازه نصب می شود، تغییر شکل سطح تحت نظارت را دنبال می کند. اگر ساختار کشیده شود، سنسور کشیده می شود. اگر فشرده شود، سنسور مطابق با آن پاسخ می دهد.

3. تغییرات تنش سیم

در داخل گیج، سیم داخلی تحت کشش است. با تغییر شکل ساختار، شرایط مکانیکی سیم تغییر می کند. این باعث تغییر سطح کشش در سیم می شود.

4. تغییرات فرکانس ارتعاش

سیم برای ارتعاش برانگیخته می شود و فرکانس طبیعی آن اندازه گیری می شود. از آنجایی که فرکانس مربوط به کشش سیم است، هرگونه تغییر کشش ناشی از کرنش منجر به تغییر فرکانس می شود.

5. فرکانس به داده های مانیتورینگ تبدیل می شود

فرکانس اندازه گیری شده توسط دستگاه یا سیستم نظارت جمع آوری می شود. سپس داده ها را می توان در مقادیر کرنش پردازش کرد و توسط مهندسان برای مشاهده روندها، ارزیابی پاسخ ساختاری و شناسایی تغییرات غیرعادی استفاده کرد.

یکی از مزیت‌های مهم این روش این است که اندازه‌گیری مبتنی بر فرکانس برای نظارت میدانی بسیار مناسب است، به ویژه در مواردی که کابل‌های طولانی یا محیط‌های پیچیده سایت درگیر هستند. برای پروژه های زیرساختی بزرگ، این سود عملی می تواند بسیار ارزشمند باشد.

چرا گیج های ارتعاشی سیم ارتعاشی روی سطح مفید هستند؟

همه پروژه ها امکان ابزار دقیق تعبیه شده را ندارند. در بسیاری از کاربردهای دنیای واقعی، مهندسان نیاز به نظارت بر سازه‌های موجود، دارایی‌های بازسازی‌شده، یا سطوح سازه‌ای در دسترس پس از شروع یا تکمیل ساخت دارند. در این شرایط، یک گیج ارتعاشی سیم ارتعاشی روی سطح می تواند راه حل موثری باشد.

یک مدل سطحی به ویژه زمانی مفید است که هدف نظارت مستقیم بر فشار در قسمت بیرونی عناصر سازه‌ای مانند اعضای فولادی، سطوح بتنی، قاب‌های نگهدارنده، بخش‌های برج و سایر بخش‌های در معرض دید باشد. انعطاف پذیری در استقرار را فراهم می کند و می تواند هم برای سازه های تازه ساخته شده و هم برای سازه های در حال اجرا مناسب باشد.

این باعث می‌شود که گیج‌های کرنش سیم ارتعاشی که روی سطح نصب شده‌اند به ویژه برای آن‌ها مناسب باشند:

• ارزیابی وضعیت سازه
• ارزیابی مقاوم سازی و تقویت
• نظارت مربوط به تعمیر و نگهداری
• رصد پس از ساخت
• نظارت طولانی مدت ایمنی اجزای در دسترس

برای خریداران مهندسی، این به معنای یک گزینه سنسور عملی است که می تواند با طیف گسترده ای از شرایط پروژه بدون نیاز به نصب تعبیه شده مطابقت داشته باشد.

آنچه مهندسان می توانند از داده های کرنش سیم ارتعاشی بیاموزند

یک کرنش سنج بیشتر از تولید اعداد انجام می دهد. ارزش واقعی آن در چیزی است که آن اعداد در مورد ساختار آشکار می کنند.

با نظارت بر کرنش سیم ارتعاشی، مهندسان می توانند بهتر درک کنند:

• نحوه واکنش اعضای سازه به بار
• آیا رفتار واقعی با انتظارات طراحی مطابقت دارد یا خیر
• چگونه استرس در مراحل ساخت تغییر می کند
• آیا اقدامات تقویتی یا تعمیری مطابق با هدف انجام می شود
• چگونه دما، بارگذاری چرخه ای یا نشست بر سازه در طول زمان تأثیر می گذارد
• آیا روندهای غیر طبیعی ممکن است نشان دهنده خطر در حال توسعه باشد

در بسیاری از پروژه‌ها، بیشترین ارزش پایش کرنش یک قرائت واحد نیست، بلکه الگوی آن در طول زمان است. تجزیه و تحلیل روند به تشخیص اینکه آیا یک سازه به طور عادی رفتار می کند یا اینکه آیا بازرسی و اقدامات مهندسی بیشتری ممکن است مورد نیاز باشد کمک می کند.

به همین دلیل، گیج‌های فشار سیم ارتعاشی اغلب در سیستم‌های بلندمدت نظارت بر سلامت ساختاری که قابلیت اطمینان و تداوم ضروری است، ادغام می‌شوند.

کاربردهای معمول در نظارت بر ایمنی مهندسی

پل ها

مهندسان از کرنش سنج‌های ارتعاشی سیم در پروژه‌های پل برای نظارت بر اجزای سازه‌ای که شامل تیرها، اعضای فولادی و عناصر مرتبط با عرشه و همچنین مناطقی که در برابر آسیب‌های ناشی از خستگی آسیب‌پذیر هستند، استفاده می‌کنند. این دستگاه‌ها مهندسان را قادر می‌سازند تا چگونگی واکنش سازه به بارهایی را که در حین حرکت وسیله نقلیه و تأثیرات محیطی رخ می‌دهند، ارزیابی کنند.

سدها

داده‌های کرنش اطلاعات مهمی را برای نظارت بر ایمنی سد فراهم می‌کنند، زیرا مهندسان را قادر می‌سازد تا چگونگی واکنش سازه‌ها به تغییرات فشار و دما آب و شرایط عملیاتی طولانی را مطالعه کنند. این فرآیند هم در ارزیابی عملکرد و هم در رویه‌های کنترل ایمنی نقش حیاتی دارد.

شیب ها و سازه های نگهدارنده

مهندسان از تجهیزات پایش کرنش برای مطالعه نحوه واکنش سیستم های تثبیت شیب و سازه های نگهدارنده به فشار خاک، بارهای پشتیبانی و نیروهای حرکتی استفاده می کنند.

ساختمان ها و سازه های بلندمرتبه

مهندسان سازه برای اندازه گیری توزیع تنش و انتقال بار و ارزیابی تکنیک های تقویت، از کرنش سنج های ارتعاشی سیم در ساختمان ها و برج ها و سیستم های سازه ای تقویت شده استفاده می کنند.

مهندسی تونل و زیرزمین

حسگرهای نصب شده در تونل ها و سایت های ساخت و ساز زیرزمینی مهندسان را قادر می سازند تا نحوه عملکرد سیستم پوشش تونل، سازه های پشتیبانی و فعالیت های ساخت و ساز را در طول مراحل مختلف ساخت و ساز اندازه گیری کنند. این سیستم به ویژه در مواقعی مفید است که نیاز به نظارت مداوم بر استرس باشد.

برج های باد

سازه های برج بادی در معرض بارگذاری دینامیکی مکرر هستند. پایش کرنش به مهندسان کمک می کند تا رفتار تنش عملیاتی، پاسخ خستگی و عملکرد سازه را در طول زمان درک کنند.

بستر راه ها و زیرساخت های حمل و نقل

در مهندسی مرتبط با حمل و نقل، کرنش سنج ها را می توان برای پشتیبانی از عناصر و اجزای زیرساخت برای ارزیابی اثرات بارگذاری مکرر و پاسخ ساختاری بلند مدت استفاده کرد.

پروژه Kingmach- پل رودخانه شانگهای-سوژو-نانتانگ یانگ تسه

قبل از انتخاب یک گیج فشار سیم ارتعاشی چه نکاتی را باید در نظر گرفت

انتخاب کرنش سنج باید همیشه بر اساس هدف نظارتی واقعی و شرایط سایت باشد. قبل از خرید، تیم های پروژه باید چندین سوال کلیدی را در نظر بگیرند:

• گیج روی چه ماده ای نصب می شود؟
• آیا ساختار جدید، موجود یا در حال تقویت است؟
• آیا نظارت کوتاه مدت، دوره ای یا مستمر است؟
• آیا سنسور در فضای باز یا در محیط مرطوب کار می کند؟
• آیا پروژه به جمع آوری خودکار داده ها نیاز دارد؟
• مسیریابی کابل و فاصله انتقال چقدر مهم است؟
• چه سطح حفاظتی در برابر آب و هوا، لرزش، یا اختلال در سایت مورد نیاز است؟

حسگر ممکن است از نظر فنی روی کاغذ مناسب به نظر برسد، اما اگر با روش نصب، شرایط محیطی یا سیستم نظارت مطابقت نداشته باشد، ممکن است عملکرد پروژه تحت تأثیر قرار گیرد. به همین دلیل است که بسیاری از خریداران ترجیح می دهند با تامین کنندگانی کار کنند که می توانند پشتیبانی مبتنی بر برنامه را ارائه دهند، نه فقط لیست محصولات.

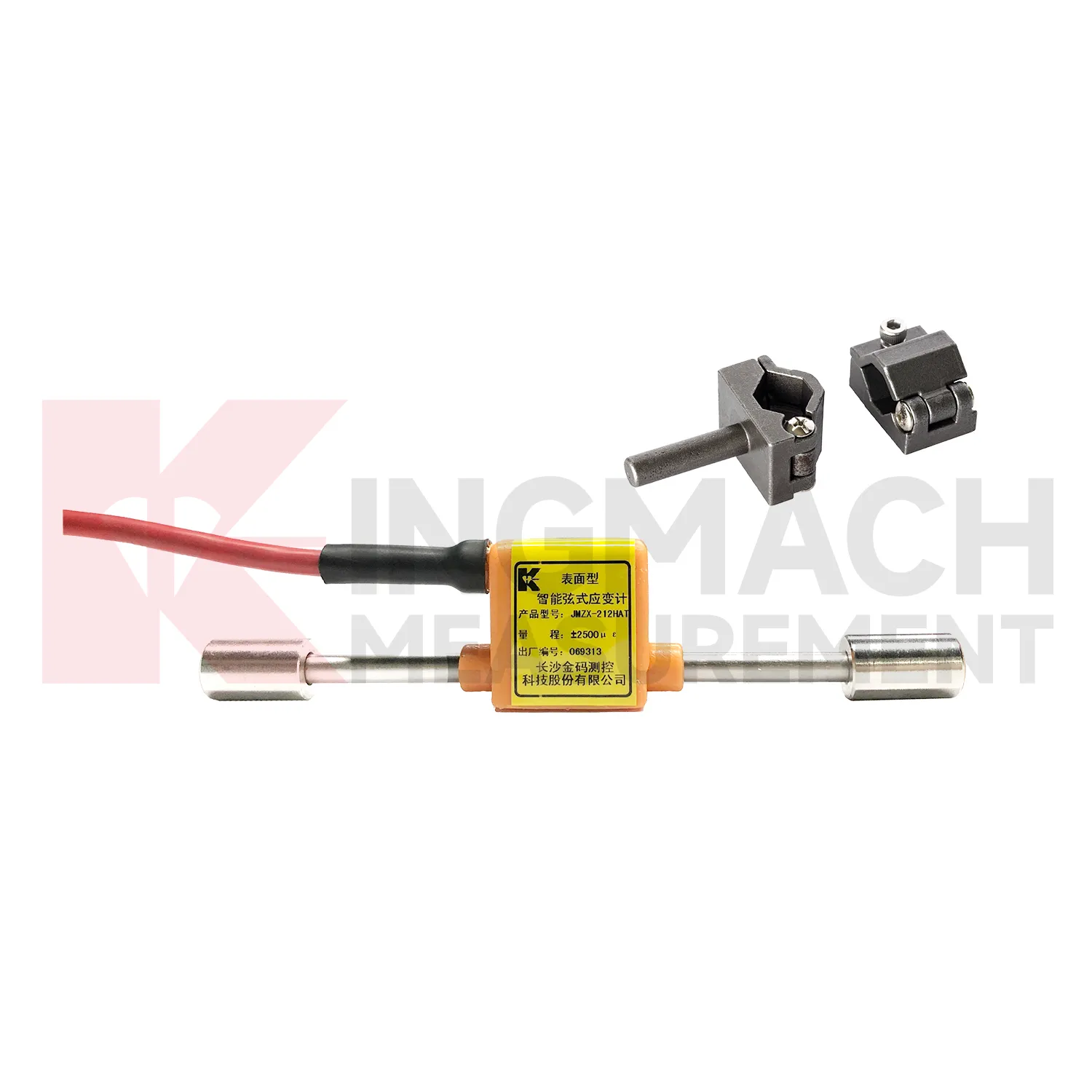

یک راه حل عملی برای پایش کرنش سطحی ساختاری

برای پروژه هایی که نیاز به نظارت بر کرنش قابل اعتماد بر روی سطوح ساختاری دارند، مدل سطحی گیج سیم ارتعاشی هوشمند ما یک گزینه عملی است.

این محصول برای کاربردهای نظارت بر ایمنی مهندسی طراحی شده است، این محصول برای استقرار میدانی مناسب است که در آن پایداری طولانی مدت داده و نصب سطح مهم است. این می تواند در طیف گسترده ای از پروژه های زیرساختی و ساختمانی از جمله پل ها، سدها، تونل ها، شیب ها، ساختمان ها، برج های باد، کارهای زیرزمینی و سازه های حمل و نقل استفاده شود.

ارزش آن در ترکیب مزایای فناوری حسگر سیم ارتعاشی با عملی بودن یک پیکربندی روی سطح است که آن را به یک انتخاب قوی برای عناصر ساختاری در دسترس و سیستم‌های نظارت مبتنی بر پروژه تبدیل می‌کند.

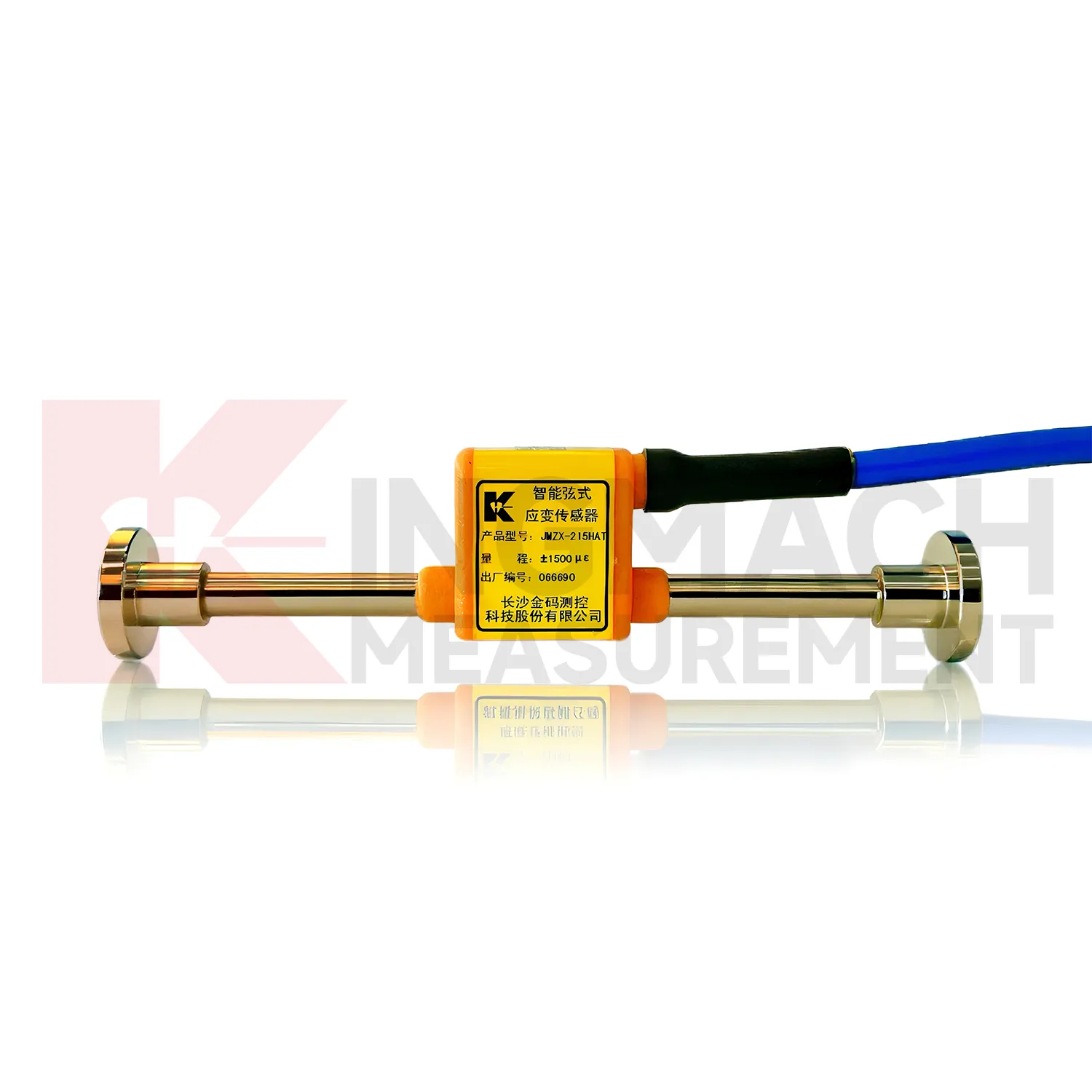

در اینجا می توانید محصول را بررسی کنید: گیج سنج ارتعاشی سیم هوشمند

به عنوان یک تامین کننده صادرات محور که به برنامه های نظارت بر ایمنی مهندسی خدمات ارائه می کند، ما درک می کنیم که خریداران بین المللی اغلب به چیزی بیش از یک حسگر به تنهایی نیاز دارند. آنها به ارتباطات پاسخگو، تطبیق مناسب محصول و پشتیبانی برای تدارکات مبتنی بر پروژه نیاز دارند. چه پیمانکار، یکپارچه نظارت، توزیع کننده یا تیم مشاوره باشید، ما آماده ایم تا به شما در یافتن راه حل مناسب برای نظارت بر فشار کمک کنیم.

نتیجه گیری

کرنش سنج های ارتعاشی سیم به عنوان ابزاری حیاتی برای نظارت بر ایمنی مهندسی مدرن عمل می کنند زیرا حرکات ساختاری جزئی را به اطلاعات نظارتی ضروری تبدیل می کنند. این سیستم با تشخیص تغییرات فرکانس که هنگام نوسانات کشش سیم اتفاق می‌افتد عمل می‌کند و این روش مزایای عملی را برای کاربردهای طولانی در فضای باز ارائه می‌کند.

مهندسان می توانند از کرنش سنج های سیم ارتعاشی نصب شده روی سطح برای نظارت بر رفتار سازه و ردیابی پاسخ بار و تغییرات عملکرد در پل ها، سدها، و شیب ها، ساختمان ها و تونل ها، برج های باد و تاسیسات زیرزمینی و سیستم های زیرساختی بستر استفاده کنند.

تیم ما به شما کمک می‌کند تا زمانی که خدمات عرضه صادراتی را ارائه می‌کنیم، یک سنسور نظارت بر فشار قابل اعتماد برای پروژه آینده خود انتخاب کنید. ما بهترین راه حل را برای نیازهای شما پس از ارائه نوع پروژه، مواد ساختاری و الزامات نظارتی خود به ما توصیه می کنیم.

سوالات متداول

1. کرنش سنج سیم ارتعاشی برای چه استفاده می شود؟

کرنش سنج سیم ارتعاشی برای اندازه گیری کرنش سازه در پروژه های مهندسی استفاده می شود. معمولاً در پل‌ها، سدها، تونل‌ها، ساختمان‌ها، شیب‌ها، برج‌های بادی، کارهای زیرزمینی و سایر سیستم‌های نظارت زیرساخت استفاده می‌شود.

2. فشار سنج سیم ارتعاشی چگونه کار می کند؟

با اندازه گیری تغییرات فرکانس ارتعاش یک سیم کشش داخلی کار می کند. هنگامی که ساختار نظارت شده تغییر شکل می دهد، کشش سیم تغییر می کند، که فرکانس ارتعاش را تغییر می دهد. سپس این فرکانس به داده های مربوط به کرنش تبدیل می شود.

3. چرا گیج های فشار سیم ارتعاشی برای نظارت طولانی مدت مناسب هستند؟

آنها به طور گسترده ای برای نظارت طولانی مدت استفاده می شوند زیرا فناوری سیم ارتعاشی عملکرد پایدار، تکرارپذیری خوب و مناسب بودن برای محیط های سخت مهندسی عمران مانند مکان های خارجی، مرطوب و مکان های متغیر دما را ارائه می دهد.

4. مزیت کرنش سنج سیم ارتعاشی روی سطح چیست؟

مدل نصب شده روی سطح برای سازه‌های موجود، پروژه‌های مقاوم‌سازی، و بخش‌های سازه‌ای در دسترس که در آن‌ها امکان نصب تعبیه شده وجود ندارد یا ضروری نیست، مفید است. استقرار انعطاف پذیری را برای نظارت میدانی فراهم می کند.

5. چگونه می توانم گیج فشار سیم ارتعاشی مناسب را برای پروژه خود انتخاب کنم؟

شما باید مواد ساختار، محل نصب، مدت زمان نظارت، شرایط محیطی، مسیر کابل و اینکه آیا سنسور به یک سیستم نظارت خودکار متصل می شود را در نظر بگیرید. کار با یک تامین کننده با تجربه می تواند به اطمینان حاصل شود که محصول با نیازهای واقعی پروژه شما مطابقت دارد.
