سلول بار جامد در مقابل توخالی: راهنمای جامع برای انتخاب مهندسی (مسیرهای نیرو و برنامه های کاربردی معمول و الزامات گواهینامه)

انتخاب بین لودسل جامد در مقابل لودسل توخالی یک تصمیم مهندسی واقعی است. این یک جنگ بر سر ویژگی های محصول نیست. تفاوت اساسی در نحوه وارد شدن نیرو به سنسور نهفته است. این مسیر بار تعیین می کند که هر نوع کجا به طور قابل اعتماد عمل می کند و در کجا به طور اجتناب ناپذیر شکست می خورد. این مقاله به عنوان یک ابزار تصمیم گیری عمل می کند. این مقایسه را در منطق مهندسی به جای ترجیح برند، مبنای مقایسه قرار می دهد. ما با آنچه در واقع هر سنسور است شروع می کنیم. کلمات "جامد" و "توخالی" شکل را توصیف می کنند، اما آنها عملکرد را توصیف نمی کنند.

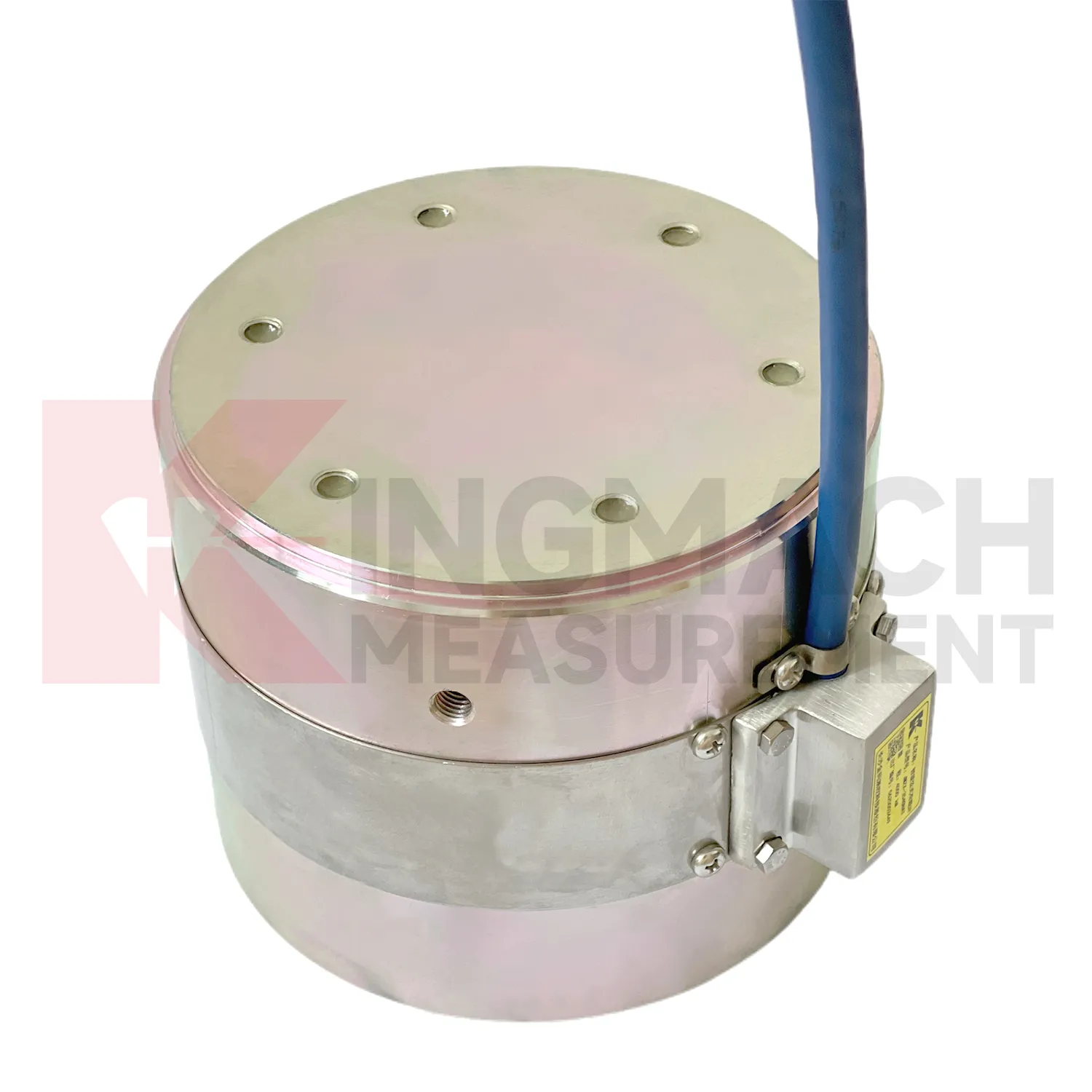

1. لودسل جامد چیست - و چگونه نیرو را اندازه گیری می کند؟

مهندسان از قبل می دانند که یک سیلندر چگونه است. چیزی که آنها واقعاً باید بدانند مسیر بار در یک جسم جامد است. یک لودسل جامد دارای معماری هسته ای مبتنی بر یک عنصر فشرده سازی استوانه ای بدنه جامد است. بدنه فولادی الاستیک تحت یک بار فشاری محوری به طور یکنواخت شکل می گیرد. رشته های سیم ارتعاشی تعبیه شده در داخل بدنه قرار دارند. این رشته ها ریز کرنش را به عنوان یک تغییر فرکانس مشخص تشخیص می دهند.

منطق مسیر بار ساده است. بار وارد سطح یاتاقان بالایی می شود. از طریق سطح مقطع کامل عنصر الاستیک حرکت می کند. در نهایت از سطح بلبرینگ پایینی خارج می شود. سلول خود به یک درج ساختاری تبدیل می شود. بار فیزیکی را حمل می کند.

طراحی چند رشته ای میانگین خوانش را در نقاط مختلف اندازه گیری در داخل بدن نشان می دهد. محدوده های ظرفیت کمتر از طراحی 3 رشته ای استفاده می کنند. محدوده ظرفیت بالاتر نیاز به طراحی 6 رشته ای دارد. این میانگین چند رشته ای می دهد سری Kingmach JMZX-34XX/35XX/36XXHAT  دقت FS 0.5٪ آن. این دقت را در محدوده وسیع 1000 تا 10000 کیلونیوتن حفظ می کند، علیرغم شرایط کاری سخت.

این دستگاه دارای یک تراشه کلاه هوشمند روی برد است. این تراشه هوشمند ضریب کالیبراسیون را به صورت بومی ذخیره می کند. از طریق ترمیستور داخلی، دما را به طور خودکار تصحیح می کند. همچنین تا 600 رکورد اندازه گیری را ذخیره می کند. سنسور تاریخچه خود را حتی بدون دیتالاگر متصل به خاطر می آورد.

محدوده عملیاتی از -30 درجه سانتیگراد تا +80 درجه سانتیگراد است. علاوه بر این، سلول جامد دارای تحمل اضافه بار تا 300 تا 400 درصد ظرفیت نامی خود قبل از شکست فاجعه‌بار است. این یک حاشیه ایمنی بسیار معنی دار را فراهم می کند. اضافه بار تصادفی ناگهانی یک خطر بسیار واقعی در آزمایش شمع و کاربردهای بلبرینگ پل است.

[مشاهده مشخصات کامل برای سلول بار جامد Kingmach JMZX-35XXHAT]

2. لودسل توخالی چیست - و چه چیزی آن را از نظر ساختاری متفاوت می کند؟

لودسل توخالی به عنوان لودسل حلقوی نیز شناخته می شود. معماری هسته بر بدنه حلقوی (حلقه ای شکل) با سوراخ مرکزی متکی است. عضو ساختاری از مرکز سلول عبور می کند. این عضو می تواند یک میله لنگر، یک کابل یا یک پیچ باشد. بار از مهره عضو سازه مستقیماً به صفحه حلقوی سلول منتقل می شود. بار وارد خود دیوار سوراخ نمی شود.

منطق مسیر بار کاملاً با یک سلول جامد متفاوت است. بار از طریق سطح بلبرینگ حلقوی وارد می شود. بدنه حلقه به طور یکنواخت در اطراف دور خود فشرده می شود. چند رشته سیم ارتعاشی در اطراف حلقه قرار گرفته اند. این رشته‌ها میانگین سیگنال فشرده‌سازی را دارند. این طراحی چند وتر به شدت بارهای غیرعادی جزئی را جبران می کند. طراحی تک رشته ای به سادگی نمی تواند بارهای ناهموار را تحمل کند.

این طرح چند وتر از سه آکورد در محدوده های پایین تر استفاده می کند. این تا شش آکورد برای محدوده 4000-8000 کیلونیوتن پیشرفت می کند. این معماری خاص را قادر می سازد سلول بار توخالی JMZX-3XXXHAT  روی میله لنگر زنده بدون جداسازی نصب شود. میله به سادگی از طریق نخ عبور می کند. مهره روی صورت سلولی است. نظارت بلافاصله شروع می شود.

سلول توخالی دارای عمر مفید طراحی 50 سال است. بدنه فولادی الاستیک قبل از اینکه کارخانه را ترک کند تحت درمان پایداری چند مرحله ای قرار می گیرد. سیم های ارتعاشی داخلی دارای فولاد بسیار با مقاومت هستند. تکنسین ها این سیم ها را با استفاده از تکنولوژی جوشکاری استاندارد بین المللی لنگر می زنند. اینها ادعاهای مشخصات اولیه نیستند. آنها تصمیمات طراحی حیاتی هستند که در برنامه های 20 ساله ایمنی سد اهمیت زیادی دارند.

این سلول دارای گواهینامه دوگانه به GB/T 13606-2007 و DL/T 269-2022 است. استاندارد دوم مختص مهندسی هیدرولیک و قدرت است. این باعث می شود آن را تنها انتخاب صحیح برای نظارت بر لنگر سد و نیروگاه آبی باشد.

[مشاهده مشخصات فنی برای سلول بار توخالی JMZX-3XXXHAT]

3. مشخصات کنار هم: اعداد واقعاً به چه معنا هستند

صفت	سلول بار جامد (JMZX-35XXHAT)	سلول بار توخالی (JMZX-3XXXHAT)	معنی آن در عمل
محدوده ظرفیت	1000-10000 کیلونیوتن	500–8000 کیلونیوتن (سفارشی در دسترس)	نقطه ورودی 500 کیلونیوتن پایین سلول توخالی با میله های لنگر کوچکتر مناسب است. یک سلول جامد در اینجا بیش از حد مشخص می شود. برای کاربردهای آزمایش فونداسیون شمع فوق العاده با ظرفیت بیش از 8000 کیلونیوتن، Kingmach می تواند راه حل های سلول بار جامد JMZX-36XXHAT سفارشی سازی شده را ارائه دهد. برای اطلاعات بیشتر با تیم فنی ما تماس بگیرید.
قطعنامه	0.1 کیلونیوتن (همه مدل ها)	0.1-1 کیلونیوتن (بر اساس مدل متفاوت است)	وضوح 0.1 کیلونیوتن پیل جامد به آزمایش دقیق شمع کمک می کند. وضوح 1 kN سلول توخالی قابل قبول است زیرا بارهای نظارت شده به نسبت بزرگ هستند.
ظرفیت حافظه	600 رکورد	800 رکورد	فضای ذخیره سازی بزرگتر سلول توخالی نمایانگر نمایه استقرار طولانی مدت آن برای نظارت بر چندین دهه است.
گواهینامه ها	GB/T 13606-2007	GB/T 13606-2007 & DL/T 269-2022	استاندارد مهندسی هیدرولیک اضافی (DL/T 269-2022) انطباق دقیق پروژه را در محیط های سد تضمین می کند.
عمر خدمات طراحی	مشخص نشده (وابسته به برنامه)	50 سال	سلول توخالی برای نظارت دائمی مهندسی شده است. سلول جامد معمولاً در مراحل آزمایش موقت استفاده می شود.

این اعداد راهنمایی عالی ارائه می دهند. با این حال، سوال آشکارتر این است که هر نوع واقعاً به کجا در یک پروژه واقعی تعلق دارد.

4. جایی که سلول های بار جامد بهترین عملکرد را دارند - و چرا

این بخش توضیح می دهد که چرا مسیر بار خاص سلول جامد آن را به انتخاب صحیح تبدیل می کند. ما به دنبال استدلال هستیم، نه فقط فهرست نویسی ویژگی ها.

تست بار شمع: سلول بار جامد برای آزمایش شمع کاملاً مطابقت دارد. سلول جامد مستقیماً بین سر شمع و جک بارگیری قرار می گیرد. بار کامل آزمایش مستقیماً از بدن سلول عبور می کند. توانایی جامد برای حمل بار به صورت ساختاری در اینجا کاملاً ضروری است. ظرفیت عظیم آن تا 10000 کیلو نیوتن، بزرگترین شمع های حفر شده در پایه پل را پوشش می دهد.

نظارت بر صندلی یاتاقان پایه پل: سلول به عنوان یک درج ساختاری در پشته یاتاقان عمل می کند. باید بارهای طراحی عظیم را به طور نامحدود حمل کند در حالی که به طور فعال آنها را اندازه گیری می کند. هندسه فشاری بدنه جامد به خوبی از عهده این کار بر می آید. ابعاد مرجع سلول های بار جامد Kingmach به طور یکپارچه با ابعاد صفحه یاتاقان استاندارد در کدهای طراحی پل مطابقت دارد.

اندازه گیری نیروی جک هیدرولیک: عملیات پس از کشش نیاز به نظارت دقیق دارد. سلول جامد زیر جک قرار می گیرد. نیروی اعمال شده را در زمان واقعی اندازه گیری می کند. این تأیید می کند که پیش تنیدگی طراحی در واقع در محل به دست آمده است. مهندسان نمی توانند به سادگی به محاسبات فشار جک تکیه کنند.

نظارت بر بار کار موقت: تیم های ساخت و ساز بر قالب ها، کاذب ها و پایه گذاری نظارت می کنند. برنامه مانیتورینگ پس از اتمام ساختار به پایان می رسد. تیم ابزار دقیق را حذف می کند. تحمل اضافه بار بالای سلول جامد، آن را به یک انتخاب قوی و قابل استفاده مجدد برای کارهای خشن فاز ساخت تبدیل می کند.

چرا در برنامه های از طریق میله شکست می خورد: یک سلول جامد سوراخ مرکزی ندارد. نمی تواند روی میله یا کابل قرار بگیرد. مهندسان نمی توانند آن را به راحتی تطبیق دهند. ایجاد اتصالات انتهایی سفارشی بارگذاری غیرعادی را بلافاصله معرفی می کند. این به طور مستقیم دقت اندازه گیری را به خطر می اندازد و داده ها را خراب می کند.

[به کاربردهای واقعی محصولات Kingmach در انواع پروژه های خاص مراجعه کنید]

5. جایی که سلول های بار توخالی بهترین عملکرد را دارند - و چرا

سلول توخالی به سادگی یک سلول جامد اصلاح شده نیست. این یک ساز اساسا متفاوت است. برای یک هندسه بارگذاری کاملاً متفاوت بهینه شده است.

کابل لنگر و مانیتورینگ تاندون پیش تنیده: کاربردهای سلول بار توخالی در اینجا می درخشند. میله یا کابل به آرامی از سوراخ مرکزی عبور می کند. مهره یا صفحه لنگر صاف روی صفحه حلقوی قرار می گیرد. سلول نیروی واقعی پیش استرس را در تاندون اندازه گیری می کند. ورودی جک را اندازه گیری نمی کند. نیروی واقعی در عضو سازه را پس از قفل شدن و در طول زمان اندازه گیری می کند.

مانیتورینگ پیچ و مهره سنگ و لنگر زمین: تونل ها، شیب ها و دیوارهای حائل به پیچ و مهره های سنگی متکی هستند. سلول توخالی در هنگام نصب اولیه در سر پیچ قرار می گیرد. برای عمر سازه در آنجا باقی می ماند. عمر طراحی 50 ساله آن با مدت زمان برنامه نظارت بلندمدت مطابقت دارد. مدل های با قطر کوچکتر دقیقاً با ابعاد استاندارد سر پیچ سنگ مطابقت دارند.

نظارت بر لنگر سد و نیروگاه آبی: گواهینامه DL/T 269-2022 برای استانداردهای مهندسی هیدرولیک چینی کاملاً اجباری است. این یک الزام انطباق سفت و سخت است. گواهی دوگانه سلول توخالی این ضرورت قانونی را پوشش می دهد. سلول جامد این استاندارد هیدرولیکی خاص را ندارد.

نظارت بر کابل و آویز بریج: برنامه‌های مانیتورینگ مقاوم سازی اغلب پل‌های موجود را هدف قرار می‌دهند. ضریب فرم حلقوی امکان نصب آسان روی کابل های موجود را فراهم می کند. تکنسین ها فقط نیاز به دسترسی به انتهای لنگر دارند. نصب نیازی به برش عنصر ساختاری ندارد. این اغلب عامل تعیین کننده برای مهندسان تدارکات است.

چرا در کاربردهای ساده یاتاقان شکست می خورد: سلول توخالی دارای یک هندسه حلقوی است. این شکل به طور طبیعی بار را بر روی یاتاقان حلقه باریک متمرکز می کند. قرار دادن آن در داخل یک پشته بلبرینگ مسطح بدون میله عبوری با اندازه مناسب، یک میدان تنش غیریکنواخت را ایجاد می کند. سنسور این تنش را به درستی می خواند، اما قرائت بار باربری واقعی را نشان نمی دهد.

[به کاربردهای واقعی محصولات Kingmach در انواع پروژه های خاص مراجعه کنید]

6. منطق نصب: آنچه هر نوع از تیم سایت می خواهد

الزامات نصب در نهایت تعیین می کند که پروژه ها کجا موفق یا شکست می شوند. هر دو نوع لودسل سیم ارتعاشی دقت بالایی را از تیم سایت می طلبند.

الزامات نصب سلول جامد: سطوح بلبرینگ مسطح و موازی کاملاً غیرقابل مذاکره هستند. یک بی نظمی سطحی 1 میلی متری در یک صفحه سلولی با قطر 200 میلی متر، داده ها را خراب می کند. بارگذاری غیرعادی عظیم و قابل اندازه گیری را معرفی می کند. تیم ها باید از واشرهای صندلی کروی به عنوان تمرین استاندارد استفاده کنند. تکنسین ها باید تراز مناسب با محور بار را قبل از اعمال اولین بار بررسی کنند.

الزامات نصب سلول توخالی: فاصله سوراخ به میله باید دقیقاً با تلورانس مشخص شده مطابقت داشته باشد. میله مرکزی هرگز نباید با دیواره سوراخ داخلی تحت بار تماس داشته باشد. تکنسین ها نصب را در سر لنگر قبل از کشش مهره انجام می دهند. نصب مجدد پس از کشش عملا غیرممکن است. تیم باید به طور کامل استرس کل لنگر را برای رفع یک اشتباه کاهش دهد.

برنامه ریزی تداوم سیگنال: هر دو نوع سلول بار از معماری HAT هوشمند استفاده می کنند. آنها خروجی دیجیتالی عالی در مسافت طولانی را ارائه می دهند. با این حال، تکنسین ها باید مسیر کابل را از سنسور به دیتالاگر در حین نصب برنامه ریزی کنند. آنها نمی توانند به راحتی کابل ها را مقاوم سازی کنند. کابل های مدفون و زیر آب به کابل زره پوش سنگین نیاز دارند. آنها همچنین خواستار جعبه های اتصال ضد آب هستند که به شدت برای عمق نصب دقیق رتبه بندی شده اند.

خطر مشترک: هر دو نوع سلول در برابر خطاهای اولیه بسیار آسیب پذیر هستند. اشتباهات انجام شده در هنگام نصب را نمی توان بعداً بدون مداخله فیزیکی شدید اصلاح کرد. نصب دقیق در اولین بار مهندسی بیش از حد نیست. تنها گزینه است.

7. چک لیست تصمیم گیری: پنج سوالی که منجر به انتخاب درست می شود

مهندسان با ضرب الاجل های فشرده روبرو هستند. از این ابزار تصمیم گیری مختصر برای هدایت استراتژی تدارکات خود استفاده کنید.

سوال 1 - آیا عضوی ساختاری (میله، کابل، پیچ) وجود دارد که باید از سنسور عبور کند؟
بله: توخالی را انتخاب کنید.
نه: جامد را انتخاب کنید.

سوال 2 - آیا سنسور بار ساختاری را به طور کامل حمل می کند یا فقط آن را حس می کند؟
باید بار کامل را در داخل حمل کند: جامد را انتخاب کنید.
فقط حس (نیروی منتقل شده از طریق یاتاقان): بسته به سؤال 1، یکی از انواع را انتخاب کنید.

سوال 3 - آیا این یک آزمایش موقت است یا یک نصب نظارت دائمی؟
مرحله آزمایش / ساخت موقت: جامد را انتخاب کنید.
برنامه دائمی / بلند مدت SHM: توخالی را انتخاب کنید (دارای عمر طراحی 50 ساله).

سوال 4 - آیا پروژه تحت استانداردهای مهندسی هیدرولیک یا بخش برق قرار می گیرد؟
بله: توخالی را انتخاب کنید (دارای گواهینامه DL/T 269-2022).
خیر: هر یک از انواع استاندارد عمومی GB/T 13606-2007 را برآورده می کند.

سوال 5 – ظرفیت نظارتی مورد نیاز چقدر است؟
زیر 500 کیلو نیوتن: توخالی را انتخاب کنید (مدل های ورودی موجود است).
10000 کیلو نیوتن یا بالاتر: جامد را انتخاب کنید (توخالی معمولاً با 8000 کیلونیوتن استاندارد بالا می رود، اگرچه گزینه های سفارشی وجود دارد).

یادداشت پایانی در چک لیست: اگر دو یا چند سوال تیم شما را در جهت مخالف قرار داد، فوراً مکث کنید. درخواست شما نیاز به بررسی تخصصی دارد. Kingmach پیکربندی های سفارشی را برای رسیدگی به نیازهای پیچیده هیبریدی ارائه می دهد.

هندسه کاربرد هندسه سنسور را تعیین می کند

لودسل جامد و لودسل توخالی هرگز محصولات رقیب در قیمت های مختلف نیستند. آنها اساساً ابزارهای مکملی هستند که برای مسیرهای بار کاملاً متفاوت طراحی شده اند. هندسه منحصر به فرد پروژه همیشه تعیین می کند که کدام سنسور درست است.

بسیاری از پروژه های مقیاس بزرگ به هر دو نوع به طور همزمان در نقاط نظارتی مختلف نیاز دارند. یک برنامه پل پیچیده ممکن است از سلول های جامد به طور ایمن در صندلی های یاتاقان استفاده کند، در حالی که همزمان سلول های توخالی را در لنگرهای کابل ثابت مستقر می کند.

هنوز در مورد راه حل مناسب برای پروژه خود مطمئن نیستید؟ فرم مشاوره فنی زیر را پر کنید و مهندسان Kingmach توصیه های انتخاب سفارشی را در عرض 24 ساعت ارائه می دهند. [مشاهده صفحه محصول سلول بار جامد]  · [مشاهده صفحه محصول Hollow Load Cell]  · [دانلود برگه اطلاعات فنی کامل (PDF)]
