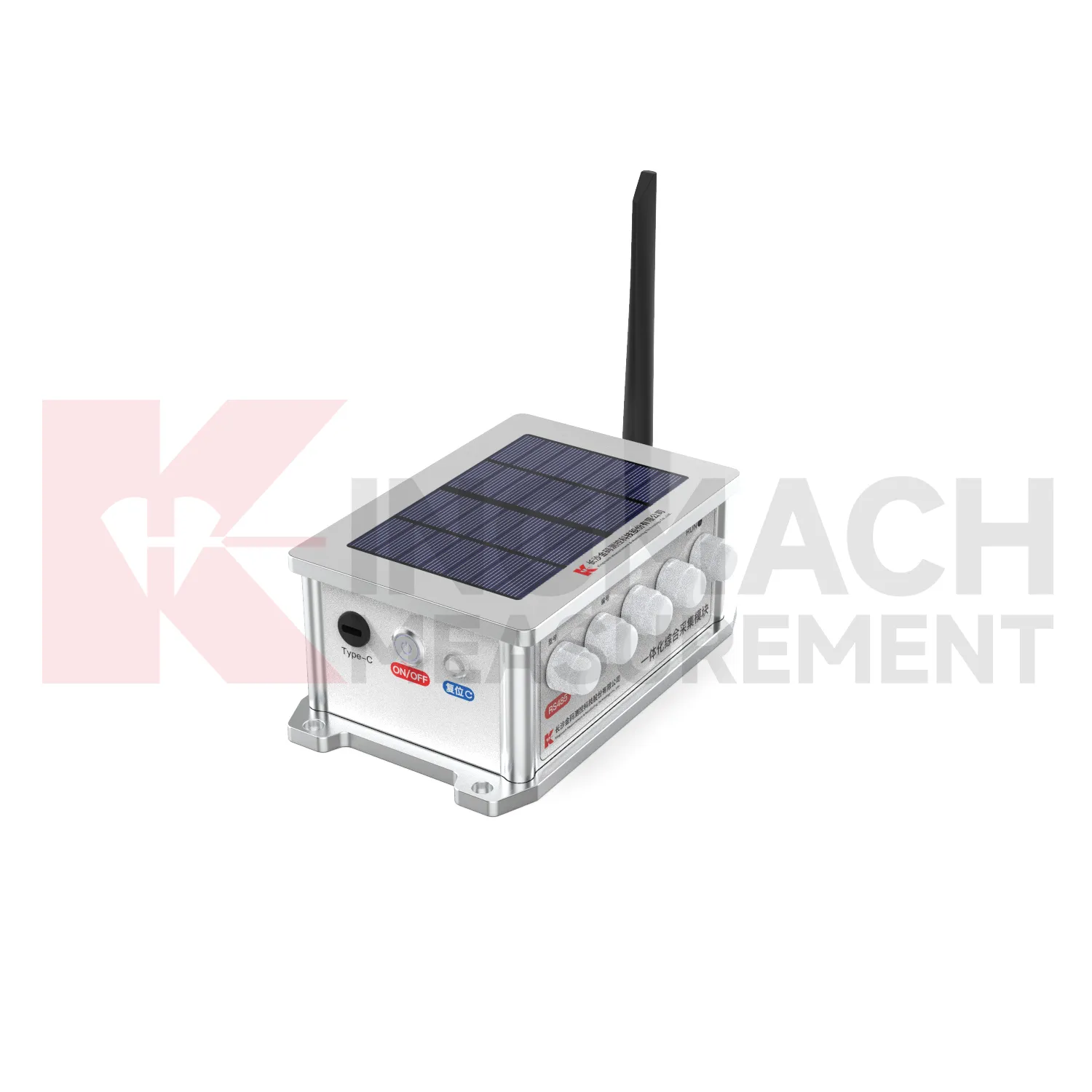

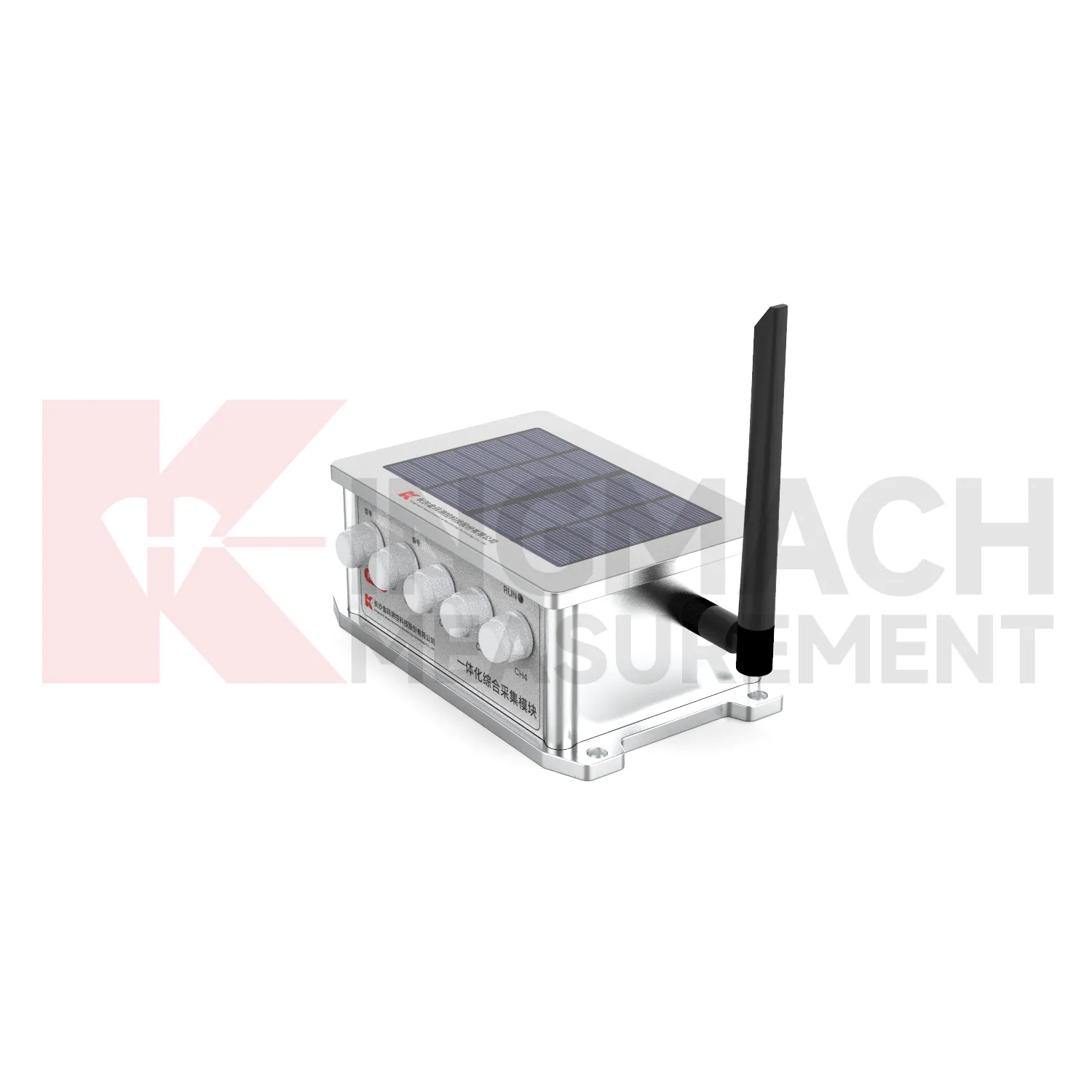

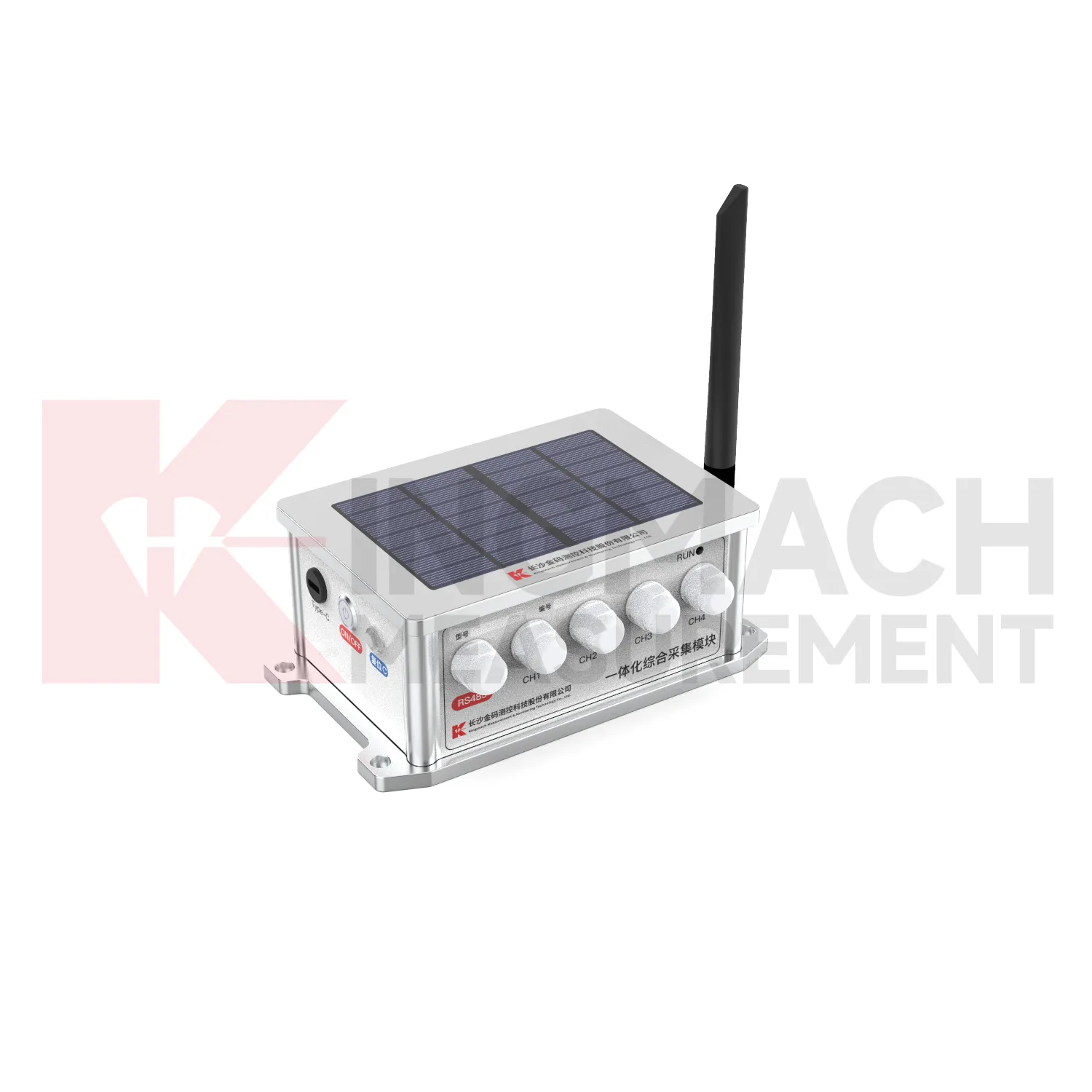

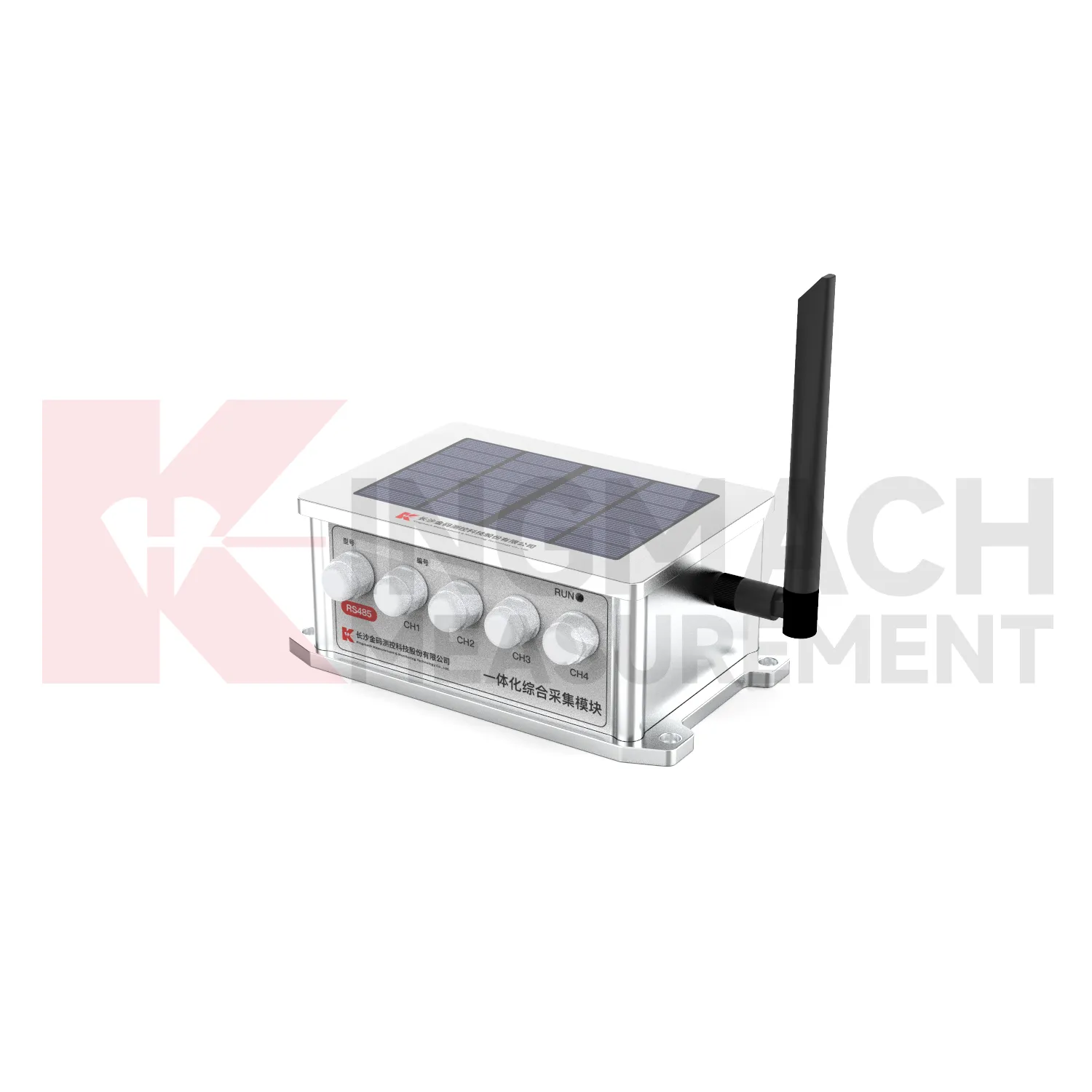

ماژول جمع‌آوری جامع JMZX-4/8GH-RTU

اطلاعات عمومی محصول

شرایط کسب و کار محصول

توضیحات

مقدمه:

ماژول جامع اکتساب یکپارچه (JMZX-4/8GH-RTU) یک ماژول اکتساب جامع چند سیگنالی خودکار است که توسط شرکت ما راه اندازی شده است. این می تواند داده ها را از سنسورهای انواع سیگنال مانند سیم ارتعاشی، ولتاژ، مقاومت و RS485 جمع آوری کند. این ماژول یک مدار کنترل شارژ خورشیدی، باتری لیتیومی، ماژول بی‌سیم 4G، ذخیره‌سازی پارامتر، جمع‌آوری داده‌ها و غیره را ادغام می‌کند و یکپارچگی مجموعه، منبع تغذیه و آپلود داده را تحقق می‌بخشد. این محصول می تواند در پروژه های پایش ایمنی مهندسی ژئوتکنیک و سازه های مختلف (سدهای مخزنی، پل ها، تونل ها، شیب ها، خانه های فرسوده، معادن، نیروگاه های هسته ای و ساختمان های عمرانی و غیره) مورد استفاده قرار گیرد. این یک طراحی قابل حمل است که دارای اندازه فشرده، ضد آب و ضد گرد و غبار است.

ویژگی های محصول：

1. طراحی یکپارچه بسیار هوشمند و مدولار را اتخاذ می کند، از شناسایی خودکار و محاسبه هوشمند پشتیبانی می کند، و به طور خودکار مقادیر فیزیکی (تنش، بار، جابجایی، دما و غیره) را محاسبه می کند و آنها را به طور خودکار گزارش می دهد.

2. پشتیبانی از ارتقاء و نگهداری از راه دور، واقعا دستیابی به عملیات بدون مراقبت.

3. از یک ریزپردازنده 32 بیتی با قابلیت های محاسباتی و پردازشی قدرتمند استفاده می کند که کارایی سیستم را تا حد زیادی بهبود می بخشد.

4. از شارژ خارجی از طریق رابط Type-C پشتیبانی می کند.

5. می تواند به انواع مختلفی از سنسورها مانند سنسورهای نوع اتوبوس RS485، سنسورهای مدوله شده فرکانس القایی هوشمند، سنسورهای سیم ارتعاشی، سنسورهای سیگنال ولتاژ و دماسنج های ترمیستور 3k دسترسی داشته باشد.

6. رابط‌های حسگر همگی طراحی ایزوله را اتخاذ می‌کنند، که عملکرد حفاظت در برابر صاعقه ماژول را تا حد زیادی افزایش می‌دهد.

7. ارتباطات تمام شبکه داخلی 4G/5G، پشتیبانی از سیم‌کارت‌های کاربر و کارت‌های شبکه اختصاصی اینترنت اشیا (کارت‌های APN)، و پشتیبانی از آپلود داده‌ها به سرورهای شبکه داخلی به‌طور مستقیم بدون عبور از شبکه خارجی. از پروتکل‌های سفارشی‌شده توسط کاربر مانند TCP، MQTT و HTTP پشتیبانی می‌کند و از آپلود داده‌ها در پلتفرم‌های مشخص، با پشتیبانی از فشار دادن به حداکثر ۴ آدرس مرکز داده پشتیبانی می‌کند.

8. طراحی کم مصرف. پس از تنظیم زمان بندی جمع آوری، به طور خودکار در طول زمان غیر اندازه گیری وارد حالت خواب می شود تا مصرف برق را کاهش دهد. پشتیبانی از زمان بندی خودکار و بیدار شدن از راه دور.

9. این ماژول از چندین روش جمع آوری مانند جمع آوری بلادرنگ، مجموعه تک، جمع آوری زماندار، مجموعه با آستانه راه اندازی و آپلود فعال پشتیبانی می کند. پارامتر فاصله جمع آوری زمان بندی شده قابل تنظیم است (1 دقیقه تا 24 ساعت)، و مجموعه رمزگذاری شده را می توان به طور خودکار با توجه به آستانه انجام داد. هنگامی که شبکه قطع می شود از ذخیره خودکار داده ها پشتیبانی می کند. ظرفیت ذخیره سازی داخلی از ذخیره داده های تاریخی برای بیش از 1 سال پشتیبانی می کند و از توابع انتقال / ارسال مجدد آفلاین پشتیبانی می کند.

10. این ماژول یک پنل خورشیدی و یک باتری لیتیومی داخلی را با یک مدار کنترل شارژ خورشیدی داخلی ادغام می کند که امکان جمع آوری اطلاعات طولانی مدت را فراهم می کند. در فرکانس جمع آوری هر نیم ساعت یک بار، می تواند به طور معمول برای 30 روز ابری و بارانی متوالی کار کند.

11. حمل آسان، جمع و جور در اندازه، ضد آب و ضد گرد و غبار.

مشخصات

1. روش منبع تغذیه: منبع تغذیه باتری داخلی
2. ولتاژ شارژ: DC5V
3. کانال های ماژول:

JMZX-4GH-RTU: کانال مجموعه اتوبوس 1×RS485، کانال جمع آوری سیگنال آنالوگ 4×

JMZX-8GH-RTU: کانال مجموعه اتوبوس 1×RS485، کانال های جمع آوری سیگنال آنالوگ 8×

4. دمای عملیاتی: -30 تا 60℃
5. رطوبت عملیاتی: 0-95٪ RH
6. ماژول CH1-CH4/CH8 می تواند به حسگرهایی مانند نوع سیم ارتعاشی، نوع مدوله شده با فرکانس القایی، نوع ولتاژ، نوع مقاومت و نوع فرکانس دسترسی داشته باشد. دقت اندازه گیری و وضوح به شرح زیر است:

   نوع سنسور	دقت اندازه گیری	قطعنامه
   سیم ویبره	فرکانس: ± 0.2 هرتز؛ دما: 0.5℃	فرکانس: ± 0.01 هرتز؛ دما: 0.1℃
   گیج جابجایی مدوله شده با فرکانس القایی	جابجایی: 0.5% FS؛ دما: 0.5℃	جابجایی: 0.1 میلی متر؛ دما: 0.1℃
   آنالوگ استاندارد	ولتاژ: 0.1% FS; جریان: 0.1% FS	ولتاژ: <0.1mV; جریان: 0.5uA
   مقاومت	مقدار مقاومت: 10Ω	مقدار مقاومت: 0.1Ω

7. درجه حفاظت: IP67

8. مصرف برق: آماده به کار: <3mW; کارکرد: <1.5W

9. ابعاد خارجی:

   JMZX-4GH-RTU: 106mm×140mm×70mm (به استثنای آنتن)

   JMZX-8GH-RTU: 106mm×140mm×92mm (به استثنای آنتن)
