GNSS JMBD-1050

اطلاعات عمومی محصول

شرایط کسب و کار محصول

توضیحات

مقدمه:

GNSS یک سیستم موقعیت یابی خودکار بدون مراقبت و بدون مراقبت است که با استفاده از سیستم روی تراشه (SoC) با کارایی و دقت بالا توسعه یافته است و از موقعیت یابی چند صورت فلکی و چند فرکانس با دقت بالا پشتیبانی می کند. با سیگنال‌های سیستم ماهواره‌ای ناوبری BeiDou چین (BDS B1/B2)، GPS ایالات متحده (L1/L2)، GLONASS روسیه (L1/L2) و گالیله اروپا (E1/E5b) سازگار است. این سیستم متشکل از یک یا چند واحد موقعیت یابی مستقر در نقاط نظارت پروژه های مهندسی، جابجایی های افقی و عمودی را اندازه گیری می کند. این سیستم یک سیستم اندازه‌گیری جابجایی خودکار بدون سرنشین در تمام شرایط آب و هوایی را تشکیل می‌دهد.

اصل کار：

1. اصل سنسور:

بر اساس تراشه های SoC با کارایی و دقت بالا، نسل جدید مکان یاب های GNSS از موقعیت یابی با دقت بالا با فرکانس چندگانه کل سیستم پشتیبانی می کند. این یک فناوری است که سیگنال های ماهواره های زمین مصنوعی را با سیستم های زمان بندی ساعت اتمی دریافت می کند و اندازه گیری های نقطه ای را انجام می دهد. پوزیشنر کدگذاری زمان بندی حداقل چهار ماهواره را دریافت می کند و موقعیت مکان یاب خود را می توان از طریق حل به دست آورد و نظارت پویا را می توان متوجه شد.

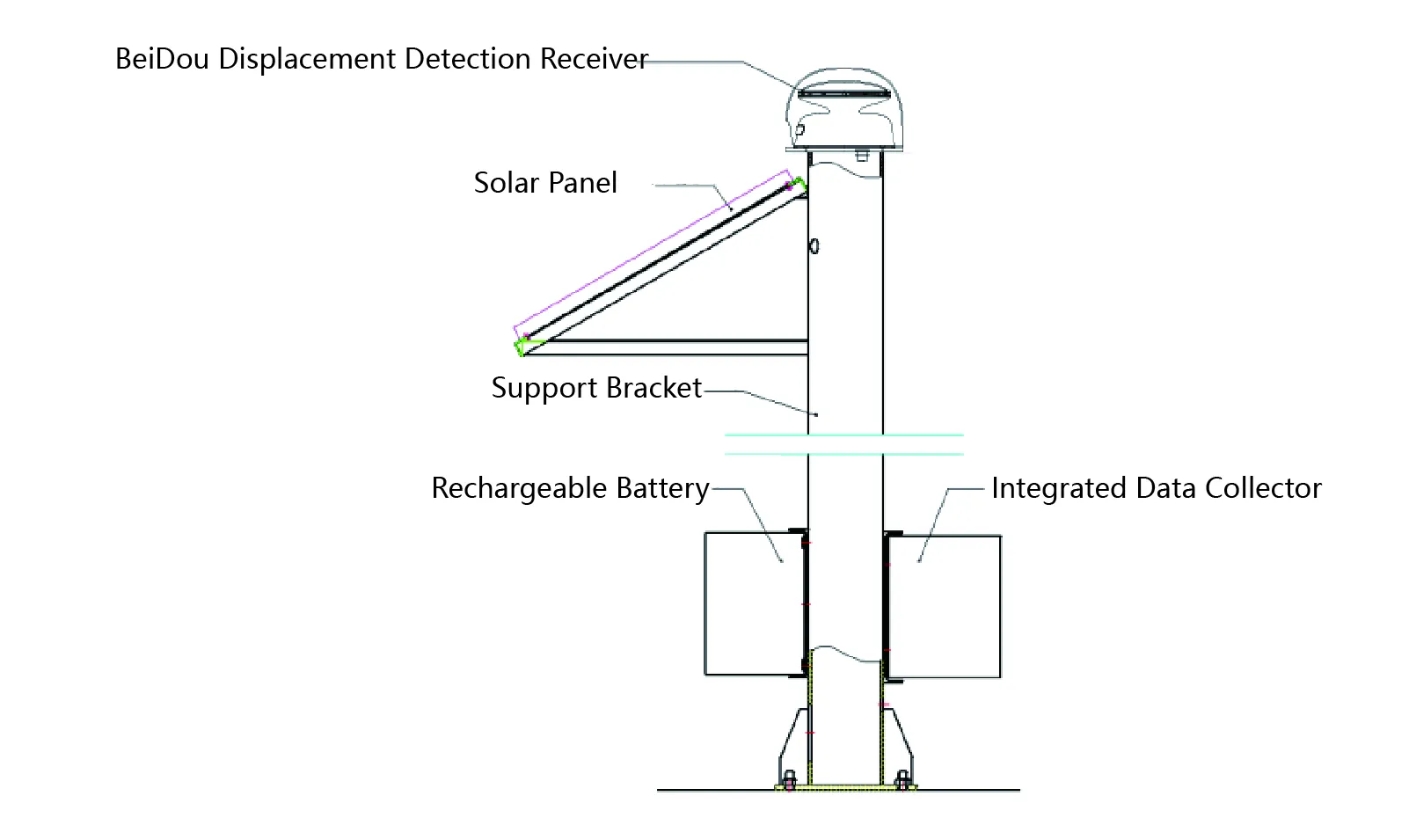

سیستم اندازه‌گیری جابجایی از راه دور GPS شامل مکان یاب GNSS (سیستم کامل)، براکت نصب، پنل‌های خورشیدی، باتری‌ها و غیره است.

2. اصل سیستم:

سیستمی متشکل از ابزارهای موقعیت‌یابی متعدد، موقعیت‌های خود را در حین انجام محاسبات دیفرانسیل هماهنگ از طریق پیوند متقابل اندازه‌گیری می‌کند و اندازه‌گیری جابجایی نسبی را با دقت بالا امکان‌پذیر می‌سازد. در چنین پروژه های مهندسی، مکان یاب را می توان به طور مساوی با نقطه مبنا مرتب کرد، نقطه آزمایش، مقدار تغییر موقعیت با دقت بالا نقطه آزمایش را نسبت به نقطه مبنا بدست می آورد.

ظاهر محصول：

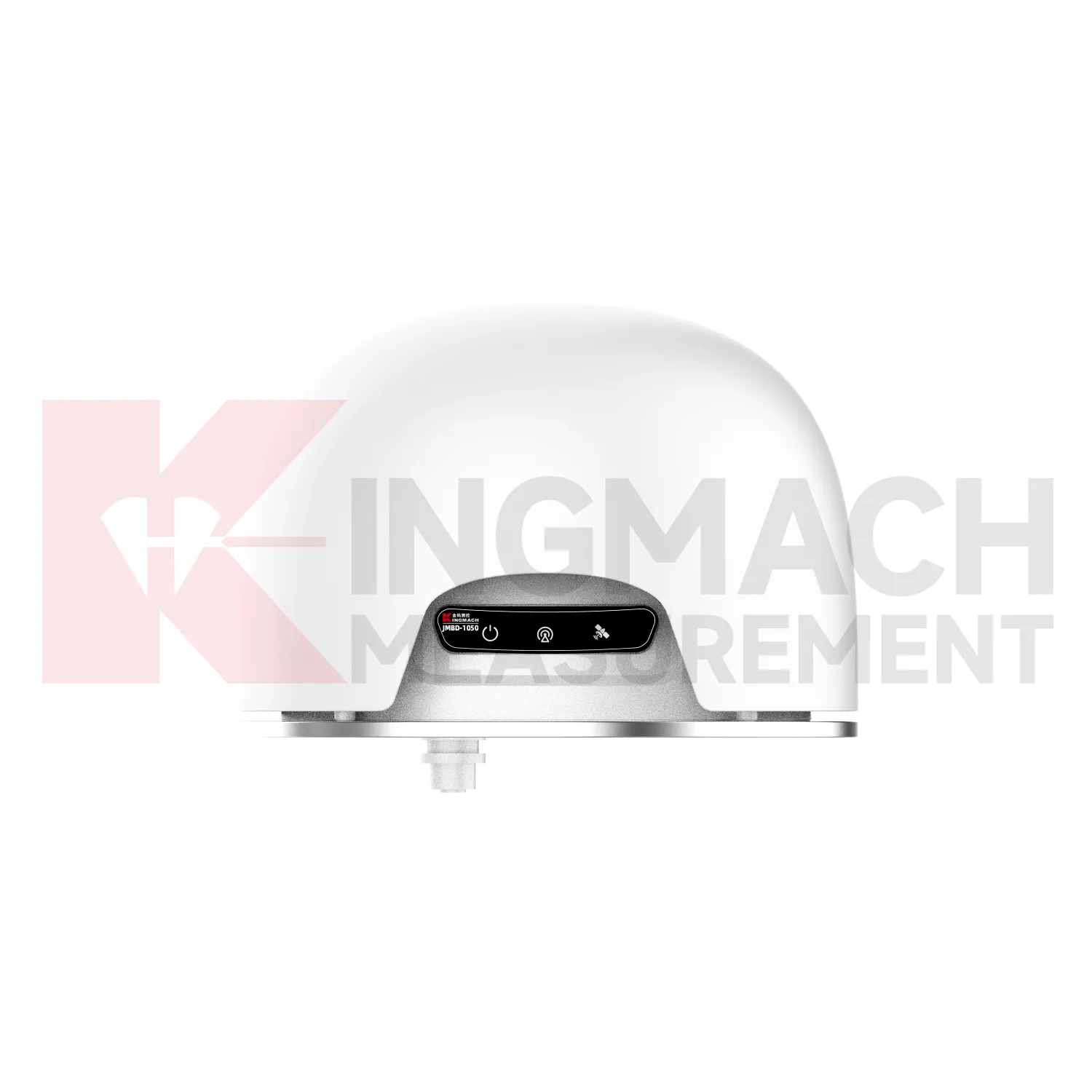

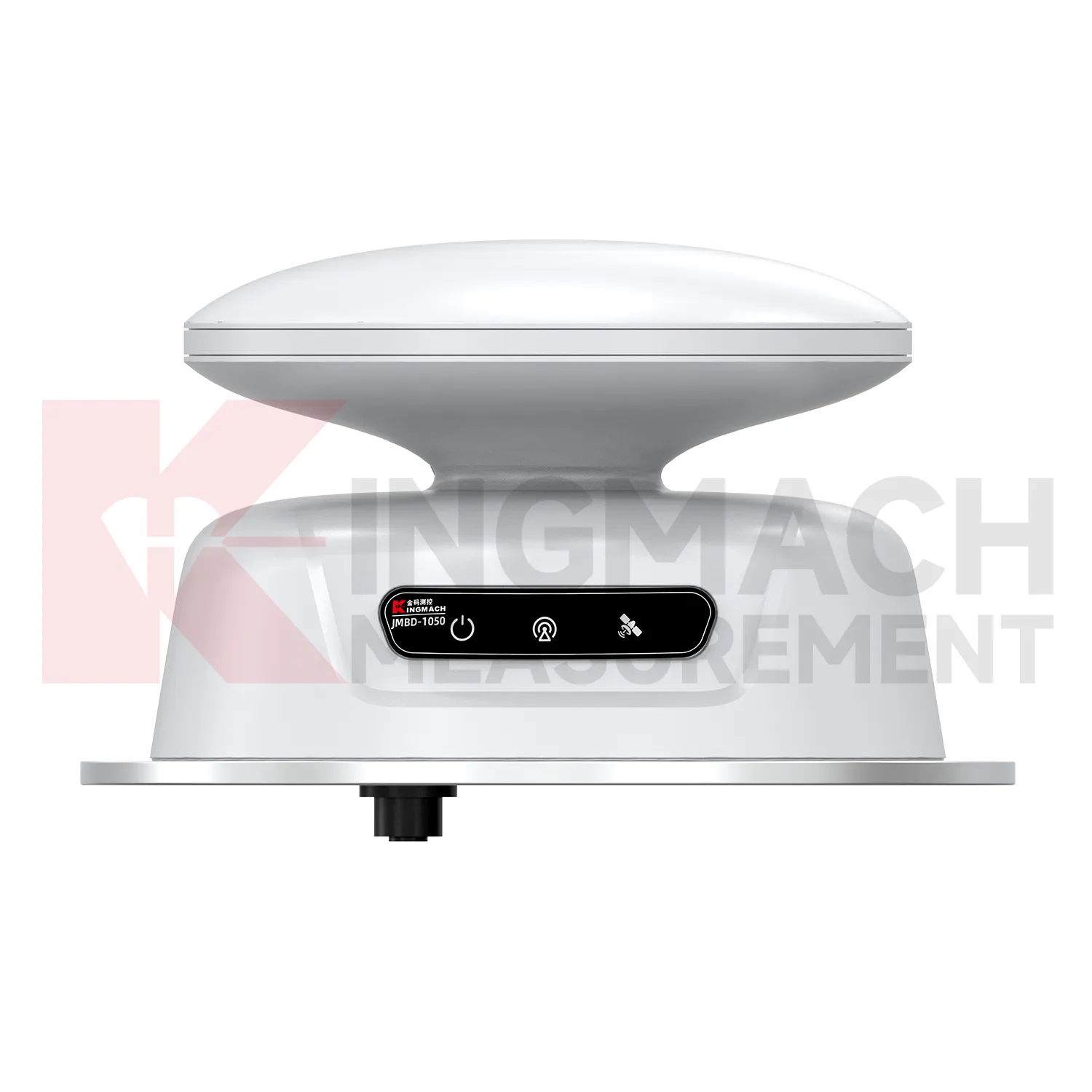

پنل میزبان JMBD-1050 شامل 3 نشانگر و 1 رابط است.

1. چراغ نشانگر برق: روشن نشان می دهد که برق وصل شده است.

چراغ نشانگر 2.4G: روشن نشان دهنده ارتباط عادی شبکه 4G است.

3. چراغ نشانگر موقعیت یابی GNSS: روشن نشان دهنده موقعیت یابی موفق است.

4. رابط برق و رابط ارتباطی RS485.

برنامه های کاربردی

این به طور گسترده در زمینه های مهندسی مانند شیب ها، راه آهن های پرسرعت، پل ها، ساختمان ها، معادن و سدها برای دستیابی به اندازه گیری دقیق تغییرات جابجایی نسبی سازه استفاده می شود.

مشخصات
