مانیتور انحراف نوری JMGD-93XX

مانیتور انحراف نوری JMGD-93XX یک سیستم مبتنی بر پردازش تصویر است که برای اندازه‌گیری جابجایی یا تغییر شکل ساختاری بدون نیاز به حسگرهای اضافی یا منابع سیگنال طراحی شده است. با گرفتن تصاویر، وضعیت یک سازه را ثبت می کند و سپس اهداف غیرفعال را در این تصاویر شناسایی و ردیابی می کند تا جابجایی یا تغییر شکل را محاسبه کند. این فرآیند نه تنها هزینه ها را کاهش می دهد، بلکه انعطاف پذیری نظارت را نیز افزایش می دهد.

دانلود کنید

مشاوره رایگان

اطلاعات عمومی محصول

محل مبدا:	چانگشا، چین
نام تجاری:	کینگ ماخ
شماره مدل:	JMGD-93XX
گواهینامه:	GB/T 13857.13-2025، GBT 12979-2024

شرایط کسب و کار محصول

حداقل مقدار سفارش:	1 قطعه
قیمت:	قابل مذاکره
جزئیات بسته بندی:	کارتن یا جعبه های چوبی. راه حل های بسته بندی سفارشی نیز موجود است.
زمان تحویل:	ظرف 30 روز پس از دریافت کامل پرداخت ارسال می شود.
شرایط پرداخت:	T/T از قبل

ویژگی ها

1. نظارت بر تصویر غیر تماسی با دقت بالا
این سیستم با استفاده از دوربین‌های صنعتی با وضوح بالا همراه با الگوریتم‌های تصویر هوشمند DIC و محاسبات لبه، به وضوح جابه‌جایی پیکسل‌های فرعی با دقت اندازه‌گیری تا 0.05 میلی‌متر دست می‌یابد. بدون تماس عمل می کند و تداخل با تغییر شکل ساختاری واقعی را از بین می برد.

2. اهداف غیرفعال
فقط اهداف بازتابنده ساده متصل به نقاط اندازه گیری یا نقاط ویژگی طبیعی جسم مورد نیاز است. هیچ منبع تغذیه یا سیم‌کشی مورد نیاز نیست، این امکان را برای نصب انعطاف‌پذیر مناسب برای محیط‌های پیچیده و اندازه‌گیری‌های مسافت طولانی یا بلند فراهم می‌کند.

3. نظارت چند نقطه ای با یک واحد
یک دستگاه واحد می تواند به طور همزمان چندین هدف را ردیابی کند و اندازه گیری جابجایی و انحراف همزمان را در چندین نقطه ممکن می کند. این به طور قابل توجهی کارایی نظارت را بهبود می بخشد و ثبات داده ها را تضمین می کند.

4. قابلیت اندازه گیری پویا و استاتیک
این سیستم به لطف قابلیت‌های دریافت تصویر با سرعت بالا و قابلیت تجزیه و تحلیل بلادرنگ، از مانیتورینگ تمام سناریو - از تغییر شکل استاتیک طولانی‌مدت تا ارتعاشات دینامیکی با فرکانس بالا پشتیبانی می‌کند.

5. سازگاری قوی با محیط
مجهز به الگوریتم های تنظیم و جبران نور خودکار، با شرایط نوری پیچیده مانند تغییر روز/شب، باران، مه و نور کم سازگار است. محفظه دارای رتبه IP آن دوام را برای استفاده طولانی مدت در فضای باز تضمین می کند.

6. نرم افزار هوشمند و یکپارچه سازی داده ها
شامل یک پلت فرم تحلیل حرفه ای است که از نمایش گرافیکی بلادرنگ، ذخیره سازی داده ها، پیکربندی هشدار و تولید گزارش پشتیبانی می کند. این یکپارچه با سیستم های نظارتی موجود ادغام می شود و از کنترل از راه دور و همگام سازی داده های مبتنی بر ابر پشتیبانی می کند.

7. نصب آسان و تعمیر و نگهداری کم
نیازی به وسایل نصب پیچیده یا کالیبراسیون در محل ندارد و زمان نصب و هزینه های نیروی کار را تا حد زیادی کاهش می دهد. این سیستم پایدار و قابل اعتماد است و نیازی به حداقل نیاز به تعمیر و نگهداری در محل دارد.

برنامه

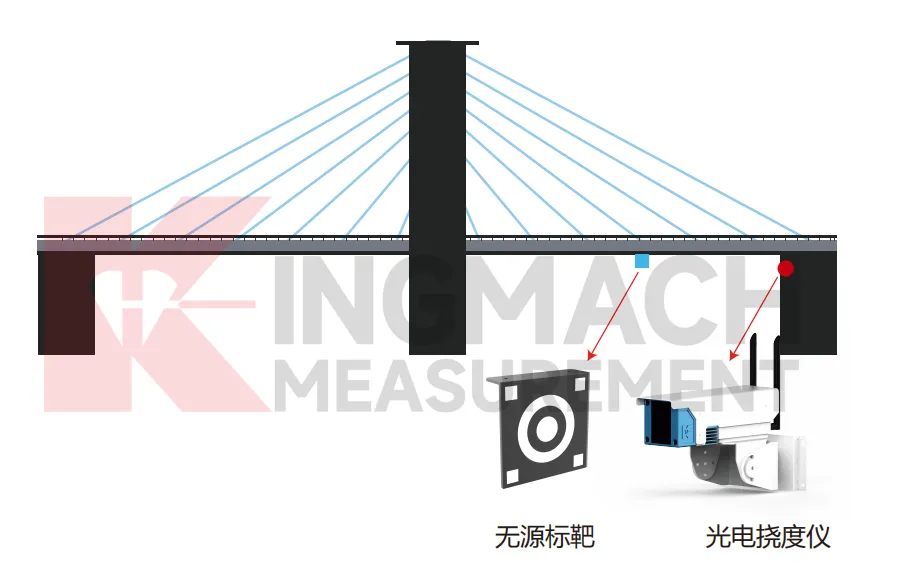

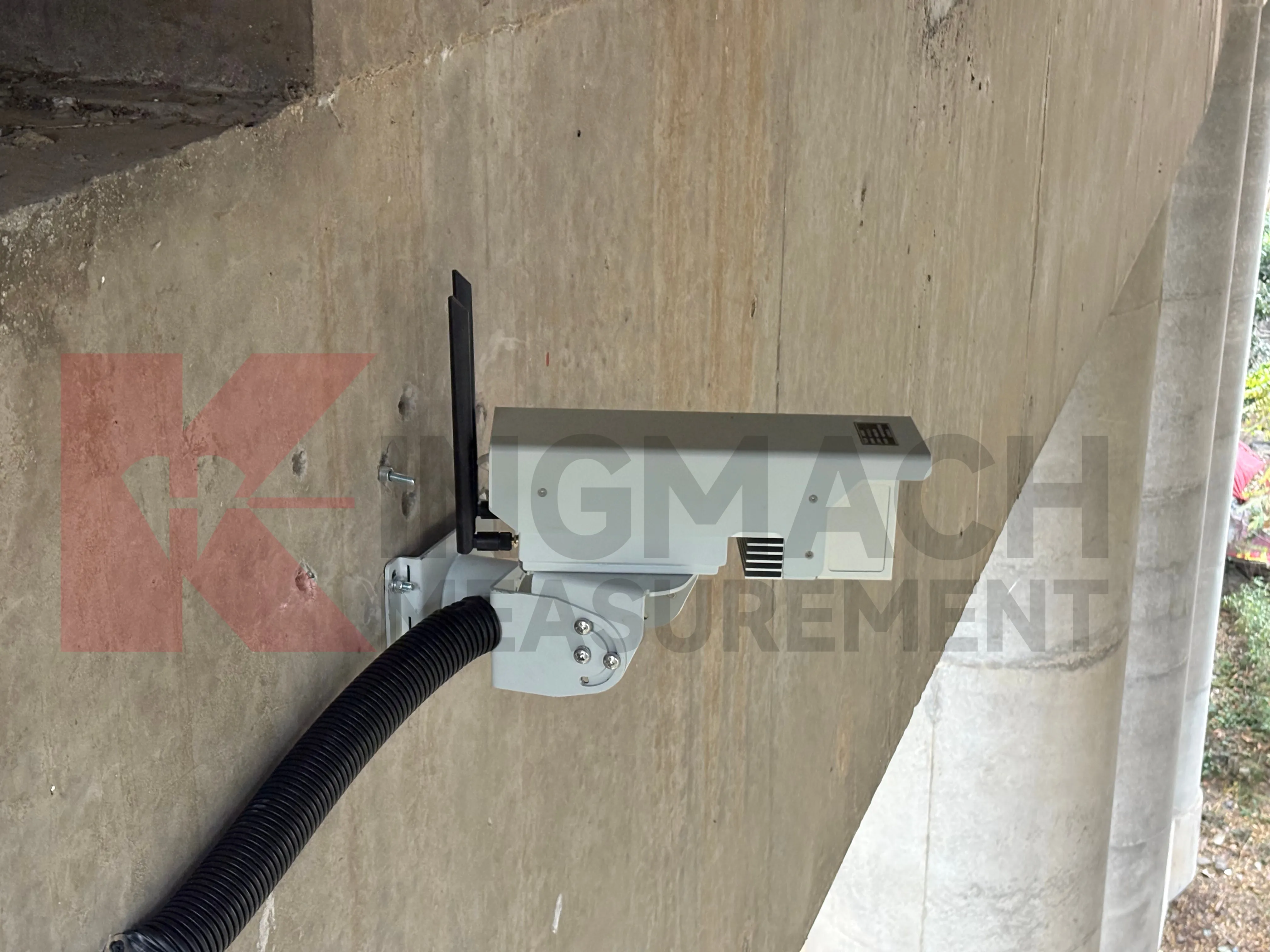

این به طور گسترده ای برای نظارت بر انحراف و جابجایی دینامیکی و استاتیکی سازه های پل، نظارت بر تغییر شکل ساختمان ها و مکان های بزرگ، نظارت بر همگرایی تونل های حمل و نقل ریلی، نظارت بر نوسان برج های بلند و پره های توربین بادی، نظارت بر استقرار ساختمان ها و بناهای تاریخی، نظارت بر ارتعاش و تجهیزات نظارتی غیرعملیاتی، به عنوان اندازه گیری ارتعاش و تجهیزات غیرعملیاتی استفاده می شود. آزمایشات تحقیقات علمی

مشخصات

پارامتر	مشخصات
مانیتورینگ فاصله	1-300 متر
دقت	±0.5 میلی متر (در فاصله 50 متر)
فرکانس نمونه برداری	20 هرتز برای حداکثر 10 هدف پویا؛ نمونه برداری استاتیک > 1 ثانیه
روش انتقال	4G / اترنت
پروتکل انتقال	MQTT / TCP
مصرف برق	<20 وات
ولتاژ عملیاتی	12 V
دمای عملیاتی	–20 تا 60 درجه سانتی گراد
سیستم عامل	لینوکس
روش پردازش	محاسبات لبه
اهداف سازگار	هدف غیر تعاونی / هدف تعاونی
حالت مدیریت	مدیریت متمرکز از طریق بستر وب
ابعاد	92 × 90 × 29 سانتی متر
وزن	2 کیلوگرم
