جابجایی سنج چند نقطه ای هوشمند JMDL-31XXAT

اطلاعات عمومی محصول

شرایط کسب و کار محصول

توضیحات

مقدمه:

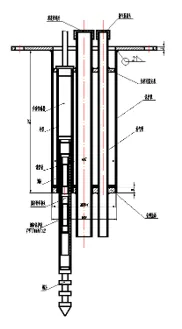

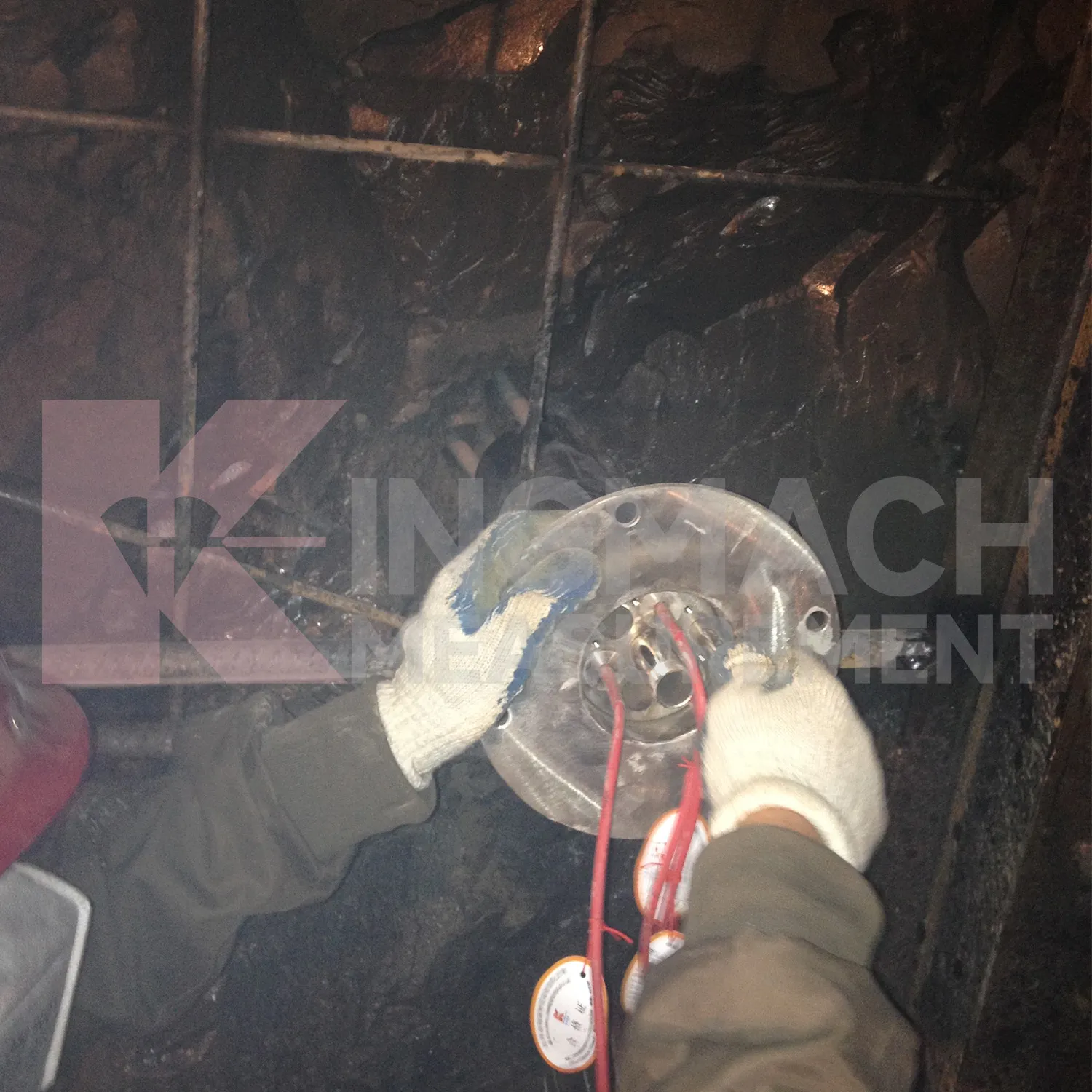

جابجایی سنج چند نقطه ای هوشمند سری JMDL-31XXAT برای اندازه گیری جابجایی در لایه های مختلف سنگ های اطراف در تونل ها، شیب های سنگی، گودال های پی و غیره برای درک شرایط جابجایی لایه های مختلف سنگ استفاده می شود. این محصول شامل گیج‌های جابجایی، لوله‌های محافظ میله‌های اندازه‌گیری PVC، سر لنگر، کیت‌های نصب چند نقطه‌ای و غیره است که کیت نصب چند نقطه‌ای از 3-5 نقطه پشتیبانی می‌کند. سر لنگرها که از طریق حفاری و تزریق نصب می شوند، در اعماق مختلف به لایه های سنگی متمایز متصل می شوند. روش نصب آن شبیه به ساخت بولت سنگ است و سادگی و راحتی را ارائه می دهد. با اندازه گیری تغییرات جابجایی هر گیج، شرایط جابجایی لایه های مختلف سنگ مورد تجزیه و تحلیل قرار می گیرد.

ویژگی های محصول：

1. طراحی شده بر اساس اصل مدولاسیون فرکانس شار مغناطیسی القایی، محصول پایداری، قابلیت اطمینان و دوام بالاتری را ارائه می دهد. اصل مدوله شده با فرکانس القایی شامل یک عنصر حسگر القایی، مدارهای مجتمع و خازن های تشدید کننده است که یک مدار نوسان LC را تشکیل می دهد که سیگنال فرکانس را خروجی می دهد. هنگامی که میله اندازه گیری در داخل سیم پیچ جابجا می شود، عدم تمایل مغناطیسی و اندوکتانس سیم پیچ را تغییر می دهد و در نتیجه فرکانس سیگنال خروجی مدار نوسان را تغییر می دهد. با ورود میله اندازه گیری به سیم پیچ مارپیچ، عدم تمایل مغناطیسی کاهش می یابد، اندوکتانس افزایش می یابد و فرکانس کاهش می یابد. با انتخاب مواد مناسب میله و بهینه سازی ساختار سیم پیچ حلزونی، خازن و مدار، تغییرات فرکانس سیگنال خروجی در محدوده سفر میله یک رابطه خطی دقیق با جابجایی را نشان می دهد. از آنجایی که میله و سیم پیچ در حالت غیر تماسی کار می کنند، سیستم در برابر آسیب در هنگام نصب و استفاده مقاوم است.

2. جابجایی سنج دارای یک تراشه حافظه داخلی با قابلیت ذخیره سازی هوشمند است. تنظیمات کارخانه به طور دائم پارامترهایی مانند مدل سنسور، شماره سریال و ضرایب کالیبراسیون را ذخیره می کند. این می تواند تا 600 نمونه از داده های اندازه گیری، از جمله زمان اندازه گیری، دما (برای مدل های حساس به دما)، جابجایی مطلق، جابجایی نسبی و مقادیر نقطه صفر را ذخیره کند.

3. تشخیص دیجیتال کامل، انتقال سیگنال از راه دور بدون اعوجاج و قابلیت ضد تداخل قوی را تضمین می کند.

4. خواص عایق عالی و دوام ضد آب.

5. هنگامی که با تستر جامع شرکت جفت می شود، مقادیر جابجایی مستقیماً نمایش داده می شود و امکان اندازه گیری های بصری، ساده و سریع را فراهم می کند.

6. ادغام با سیستم خودکار جمع آوری داده های شرکت اجازه نظارت یا کنترل از راه دور را می دهد.

برنامه های کاربردی

جابجایی سنج چند نقطه ای هوشمند سری JMDL-31XXAT برای اندازه گیری جابجایی در لایه های مختلف سنگ های اطراف در تونل ها، شیب های سنگی، گودال های پی و غیره برای درک شرایط جابجایی لایه های مختلف سنگ استفاده می شود.
