سد

موارد نظارت



ویژگی ها

نظارت خودکار سد باید بر اهداف اصلی "پایداری سازه - ایمنی نشت - قابلیت اطمینان عملیاتی" با عوامل نظارتی خاص به سه دسته اصلی تقسیم شود.:

پایش سازه سد

وضعیت مکانیکی و تغییر شکل ساختار اصلی سد را منعکس می کند و به عنوان یک شاخص کلیدی برای قضاوت ایمنی سد عمل می کند.:

1- پایش تغییر شکل: شامل نشست سد (در ارتفاعات مختلف تاج سد و شیب سد)، جابجایی افقی (نابجایی افقی تاج سد، جابجایی بدنه سد در جهت بالادست به پایین دست)، شیب سد (انحراف عمودی در امتداد درجات عرضی درزه‌های بتنی سد و جهت عرضی درزهای بتنی سد)، سدها) و غیره

2- پایش تنش و کرنش: شامل تنش بتنی بدنه سد (مناطق متمرکز بر تنش مانند پاشنه سد و پنجه سد سدهای ثقلی)، کرنش بدنه سد (تاج سد و تکیه گاه سد سدهای قوسی)، تنش توده سنگی پی سد و تنش دیواره بریده و غیره است.

3- پایش یکپارچگی سازه: شامل ترک‌های سد (عرض، عمق و ایجاد ترک‌های سطحی در سدهای بتنی)، خرابی درزهای انبساط سد و ارتعاشات سازه‌ای بدنه سد (در اثر زلزله‌های شدید) و غیره است.

نشت و پایش هیدرولوژیکی

وضعیت نشت سد و پی سد و همچنین پارامترهای هیدرولوژیکی مخزن را هدف قرار می دهد.:

1- پایش نشت: شامل جریان تراوش بدنه سد (سوراخ های زهکشی سد)، جریان تراوش پی سد (سیستم زهکشی پی سد)، سطح آب تراوش (خط فریاتیک بدنه سد)، فشار تراوش (فشار بالابرنده پایه سد)، و تراوش کنارگذر (نشت آب در سد) و غیره است.

2- پایش هیدرولوژیکی: شامل سطح آب مخزن (تغییر سطح آب درون مخزن)، سطح آب پایین دست (سطح آب کانال پایین دست رودخانه در هنگام تخلیه سیل)، دبی ورودی، دبی خروجی و دمای آب (متاثیر بر تنش حرارتی بدنه سد) و غیره است.

نظارت بر محیط زیست و بار

عوامل محیطی خارجی و بارهای عملیاتی که بر ایمنی سازه سد تأثیر می گذارد را پوشش می دهد:

1- عوامل محیطی: شامل دمای هوا (تغییرات دمایی بدنه سد)، بارندگی (پایداری شیب‌های اطراف منطقه مخزن)، زلزله (شتاب زمین لرزه‌ای)، امواج باد (تاثیر امواج در جلوی سد بر بدنه سد) و غیره است.

2- بارهای عملیاتی: شامل فشار آب (فشار هیدرواستاتیک و فشار هیدرودینامیکی متحمل شده توسط بدنه سد)، فشار رسوب (بار اضافی بر بدنه سد ناشی از رسوب در جلوی سد) و فشار یخ (رانده شدن بر بدنه سد از لایه‌های یخی روی سطح سد در مناطق سردسیر) و غیره است.

نظارت بر محتوا

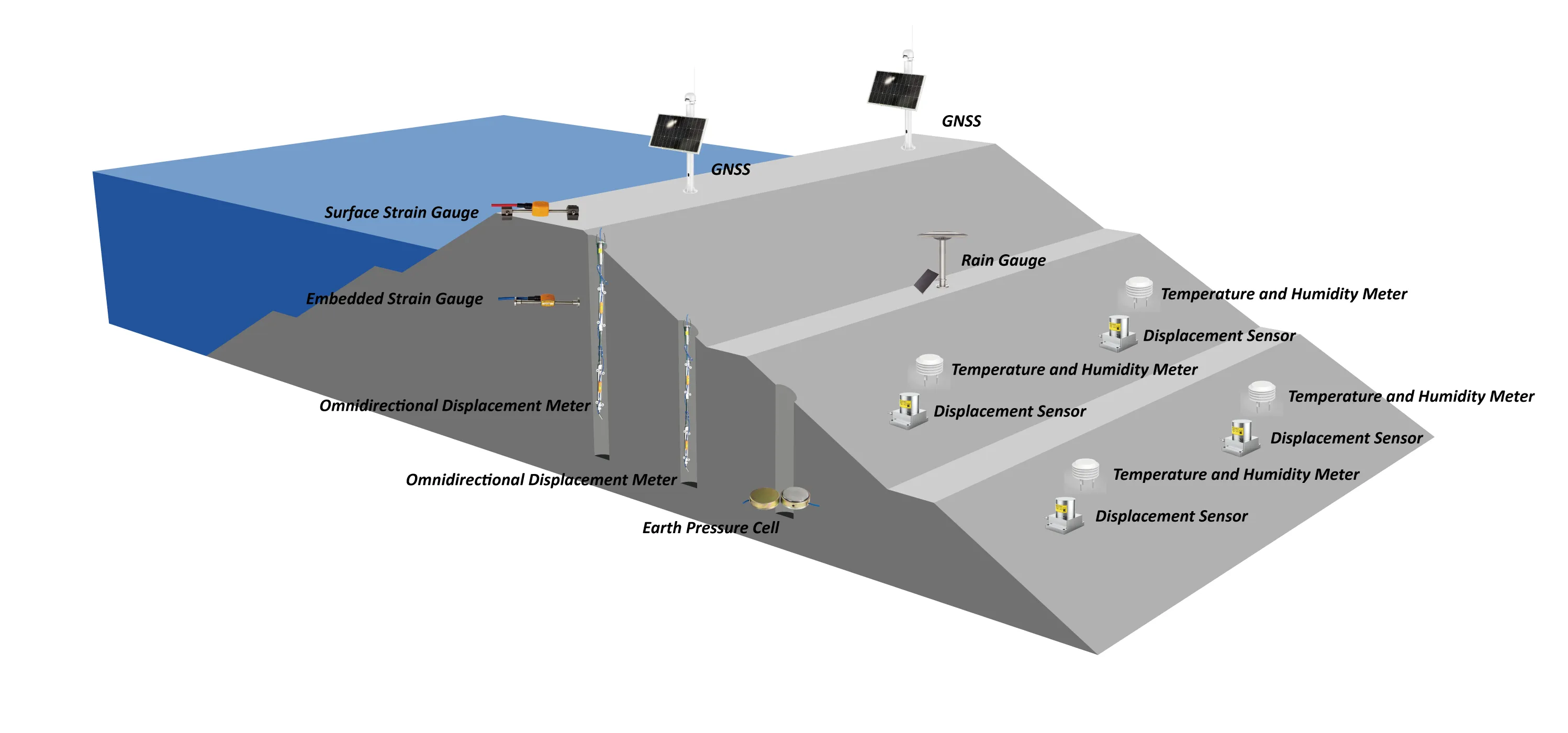

نظارت بر انحراف، پایش ترک، پایش محیطی، نظارت بر جابجایی عمیق، جابجایی سطح، نظارت بر نشست و غیره.
