سنسورهای سطح آب فشار دیفرانسیل برای ایمنی سد: 7 مزیت مهندسی توضیح داده شده

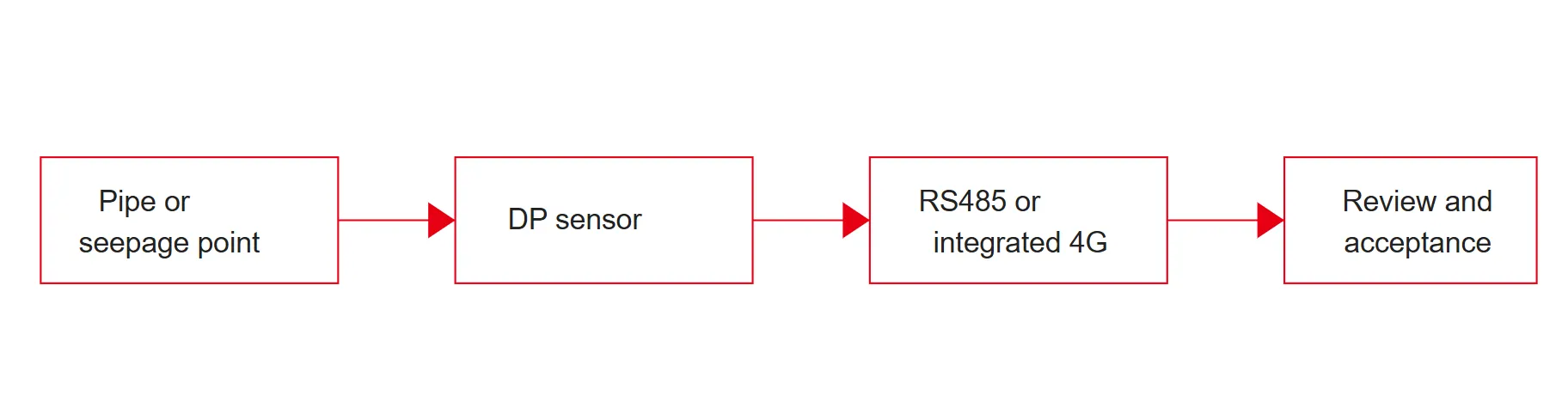

شکل: یک مزیت مهندسی تنها زمانی محقق می شود که نقطه، حسگر، مسیر داده و فرآیند بررسی با هم مشخص شوند.

مزیت 2: داده های روند پایدار برای فشار تراوش و تفسیر سطح آب

سنسورهای فشار دیفرانسیل به تیم های سد کمک می کنند تا روندها را به جای مقادیر جدا شده بخوانند. این مهم است زیرا نشت و رفتار درونی آب اغلب از طریق تداوم و رابطه معنادار می شود، نه از طریق یک نقطه چشمگیر. اگر برای روزها ادامه داشته باشد، پس از تخلیه مخزن خیلی آهسته پاسخ دهد، یا رفتار زهکشی نزدیک را متوقف کند، یک افزایش متوسط ​​می تواند اهمیت داشته باشد.

داده های روند پایدار از تفسیر بهتر در سه موقعیت رایج پشتیبانی می کند. اول، زمانی که یک تغییر سطح مخزن باید یک پاسخ داخلی قابل پیش بینی ایجاد کند اما اینطور نیست. دوم، زمانی که یک نقطه نظارتی مربوط به نشت پس از بارندگی یا تغییر شرایط تخلیه، خیلی کند بهبود می یابد. سوم، زمانی که یک نقطه از نقاط نزدیک که معمولاً با هم حرکت می کنند، شروع به واگرایی می کند. اینها انواع الگوهایی هستند که قبل از ایجاد مشکل بزرگتر منجر به بررسی دقیق تر می شوند.

وضوح سطح آب در سطح میلی متری در خط JMYC-67XXAD به سایت رکورد روند بهتری برای کار می دهد، در حالی که دقت 0.2 درصدی در مقیاس کامل ذکر شده برای آن مدل به تعیین مناسب بودن دستگاه برای وظیفه نظارت کمک می کند. نکته این نیست که اعداد را به خاطر خودشان نقل کنند. نکته این است که وضوح خوب و خروجی پایدار، چگونگی بررسی تغییرات کوچک اما پایدار را در طول زمان بهبود می‌بخشد.

مزیت 3: پشتیبانی مستقیم از هشدارهای ایمنی سد و قوانین هشدار در زمان واقعی

یک حسگر زمانی بسیار مفیدتر می شود که به جای جمع آوری اطلاعات، از منطق هشدار پشتیبانی کند. جریان کاری هشدار سد معمولاً به سه خانواده قانون متکی است: آستانه مطلق، آستانه نرخ تغییر و بررسی متقاطع در برابر کانال های نظارتی مرتبط. سنسورهای سطح آب فشار دیفرانسیل کمک می کنند زیرا خروجی آنها می تواند مستقیماً از طریق جمع آوری داده های سیمی یا از راه دور وارد این ساختار قانون شود.

این از نظر عملیاتی اهمیت دارد. افزایش سطح مخزن در طول یک پنجره کنترل معمولی ممکن است نیازی به اقدام نداشته باشد. افزایش سریع داخلی در یک نقطه مربوط به نشت، به ویژه زمانی که با رفتار زهکشی مورد انتظار مطابقت ندارد، ممکن است مستحق تأیید صحرایی باشد. یک سیستم هشدار مفید به داده‌های حسگر به موقع، در قالب یکنواخت و در بستری نیاز دارد که قانون بتواند بدون انتظار برای انتقال دستی داده‌ها فعال شود.

مجموعه محصولات مرتبط با سد Kingmach شامل ماژول کسب JMZX-XXGH  و الف پلت فرم نظارت که از مدیریت متمرکز داده ها و پیکربندی قوانین هشدار پشتیبانی می کند. برای یک خریدار، این بدان معناست که سنسور سطح آب را می توان به عنوان بخشی از یک مسیر داده کامل بررسی کرد: سنجش، اکتساب، انتقال، ذخیره سازی، بررسی روند، و تحویل هشدار.

مزیت 4: استقرار انعطاف پذیر در معماری های RS485 سیمی و مانیتورینگ 4G از راه دور

سایت های سد همه شرایط ارتباطی یکسانی ندارند. برخی از آنها در حال حاضر دارای کابینت، برق و یک شبکه مرکزی لاگر هستند. برخی دیگر به نقاط دورافتاده ای نیاز دارند که در آن اجرای کابل باعث افزایش هزینه های میدانی یا کندی استقرار آن می شود. سنسورهای سطح آب فشار دیفرانسیل می توانند در هر دو ترتیب زمانی که مدل با طرح ارتباطی مطابقت دارد، کار کنند.

در خانواده JMYC-67، JMYC-67XXAD با معماری سیمی RS485 مطابقت دارد، که زمانی مفید است که سایت از قبل یک ستون فقرات کسب پایدار داشته باشد و بخواهد مستقیماً در یک ماژول مرکزی ادغام شود. را JMYC-67XXAWL با ترکیب یک DTU داخلی 4G با باتری داخلی مسیر متفاوتی را طی می کند. که سخت افزار ارتباط میدانی جداگانه را کاهش می دهد و می تواند در نقاط نظارتی بدون مراقبت یا توزیع گسترده کمک کند.

این تفاوت بیشتر از زمان نصب تاثیر می گذارد. برنامه ریزی تعمیر و نگهداری، استراتژی یدکی، مدیریت خطاهای ارتباطی و تعداد دفعاتی که سایت می تواند به طور واقعی بدون ایجاد بار برق نمونه برداری کند را تغییر می دهد. خریداری که این گزینه ها را مقایسه می کند باید مسیر ارتباطی و مسیر برق را قبل از مقایسه قیمت بررسی کند، زیرا این دو تصمیم بار عملیاتی طول عمر نقطه نظارت را شکل می دهند.

مزیت 5: مناسب بودن طولانی مدت قوی تر در شرایط مزرعه مرطوب، مدفون و بدون مراقبت

تجهیزات مانیتورینگ سد اغلب برای مدت طولانی در شرایط سخت زندگی می کنند. محیط های مرطوب، نقاط نصب مدفون، و قرار گرفتن در معرض آب و هوا فشار ثابتی را بر روی مهر و موم ها، کابل ها، محفظه ها و کانکتورها وارد می کند. ابزار سطح آب مورد استفاده در این تنظیم باید در آن شرایط خوانا باقی بماند، نه تنها در یک بررسی کوتاه مشخصات ظاهری خوب داشته باشد.

اینجاست که رتبه بندی ضد آب، طراحی کابل، روش نصب و عملیات کم تعمیر و نگهداری به عوامل خرید عملی تبدیل می شوند. JMYC-67XXAD و JMYC-67XXAWL هر دو دارای حفاظت IP68 هستند و مدل AWL یکپارچه همچنین یک مسیر استقرار بدون مراقبت مبتنی بر باتری را با عمر باتری مرتبط با فاصله نمونه‌برداری اضافه می‌کند. این به طور مستقیم بر تعداد دفعاتی که یک نقطه راه دور به خدمات نیاز دارد تأثیر می گذارد.

برای خریدار سد، این جزئیات باید به سوالات تعمیر و نگهداری تبدیل شود. هر چند وقت یک بار این نقطه نیاز به بازدید از سایت دارد؟ مسیر هواکش چگونه محافظت می شود؟ چگونه داده های گم شده از داده های غیرعادی جدا می شوند؟ تغییر باتری در برابر فرکانس هشدار مورد نظر چگونه برنامه ریزی می شود؟ این سوالات مفیدتر از تکرار یک لیست پارامترهای طولانی بدون معنی فیلد هستند.

مزیت 6: ادغام آسان تر با پیزومترها، ماژول های اکتساب و نرم افزار نظارت بر سد

پایش سطح آب در یک سد به ندرت به تنهایی تفسیر می شود. اغلب در کنار پیزومترهای سیم ارتعاشی، ابزارهای تراوش، حسگرهای تغییر شکل و نرم‌افزار متمرکز قرار می‌گیرد که به مهندسان کمک می‌کند خوانش‌های بخش‌های مختلف سازه را مقایسه کنند. سنسورهای سطح آب فشار دیفرانسیل زمانی که بتوانند مسیر داده را با سایر ابزارهای سیستم به اشتراک بگذارند، از این دید وسیع‌تر پشتیبانی می‌کنند.

در محدوده Kingmach، سری JMYC-67 به طور طبیعی در کنار آن بررسی می شود پیزومتر سیم ویبره JMZX-55XXHAT ، ماژول اکتساب JMZX-XXGH و پلت فرم سیستم نظارت. این ترکیب اهمیت دارد زیرا به سایت شانس بیشتری برای خواندن سطح آب، فشار منافذ و کانال‌های مرتبط در یک گردش کار مروری می‌دهد به جای پراکنده کردن آنها در ابزارهای جدا شده.

برای تیم های تدارکات، سؤالات یکپارچه سازی باید مستقیماً در RFQ نوشته شود. فرمت ارتباط، سازگاری لاگر، روش آدرس دهی، فاصله نمونه برداری، مقصد زنگ هشدار و اینکه آیا نرم افزار می تواند نقطه را با کانال های مرتبط مقایسه کند را تأیید کنید. این موارد شکل می‌دهند که آیا حسگر مانند بخشی از یک سیستم نظارتی عمل می‌کند یا یک منبع داده ایزوله باقی می‌ماند.

مزیت 7: تصمیمات خریدار مفیدتر از طریق داده های قابل اندازه گیری و معیارهای RFQ پاک

یکی از کاربردی ترین مزایای سنسور سطح آب فشار دیفرانسیل این است که معیارهای قابل اندازه گیری برای مشخصات و پذیرش را به خریدار می دهد. به جای درخواست گسترده برای دستگاه سطح آب، پروژه می تواند نوع نقطه، محدوده، مسیر ارتباطی، شرایط توان، قرار گرفتن در معرض محیطی، فاصله ورود به سیستم و انتظار پاسخ را به زبان فنی که به طرح سایت متصل می شود، تعریف کند.

این منجر به RFQ تمیزتر و بحث بهتری برای تامین کننده می شود. خریدار می‌تواند بپرسد که آیا سنسور برای لوله‌های تعبیه‌شده یا موقعیت‌های آب باز در نظر گرفته شده است، آیا خروجی آن RS485 است یا 4G داخلی، آیا سطح حفاظتی با محیط میدانی مطابقت دارد یا خیر، و آیا این قرائت فقط برای بررسی روند استفاده می‌شود یا مستقیماً به آلارم‌ها متصل می‌شود. هر پاسخ بر مدل مناسب و رویکرد استقرار صحیح تأثیر می گذارد.

نحوه انتخاب سنسور سطح آب فشار دیفرانسیل برای پروژه های پایش سد

انتخاب باید با نقطه نظارت شروع شود نه کاتالوگ. مشخص کنید که آیا نقطه در داخل یک لوله سطح آب تعبیه شده، یک خروجی کاهش فشار، یک موقعیت مشاهده مرتبط با نشت، یا یک نقطه هیدرولوژیکی دور است. سپس تعریف کنید که داده‌ها چگونه سفر می‌کنند، هر چند وقت یک‌بار باید گزارش دهند، و چه نوع قانون هشداری از خواندن استفاده می‌کند.

بعد، تناسب فنی را محدود کنید. محدوده، وضوح، دقت، روش ارتباط، مسیر برق، دمای عملیاتی و سطح حفاظت همه مهم هستند، اما فقط در رابطه با وظیفه سایت. یک سنسور یکپارچه 4G ممکن است بار میدانی را در یک نقطه از راه دور کاهش دهد، در حالی که یک مدل RS485 سیمی ممکن است در نقطه‌ای که قبلاً به یک لاگر مرکزی متصل است، کاربردی‌تر باشد.

در نهایت، سنسور را به عنوان بخشی از زنجیره هشدار کامل بررسی کنید. سازگاری اکتساب، ادغام پلت فرم، مراحل راه اندازی، بررسی های پایه و مسئولیت های نگهداری را تأیید کنید. انتخاب سنسور قوی تنها مدل مناسبی نیست. این مدلی است که با نقطه نظارت، معماری سایت و فرآیند هشداری که تیم در واقع از آن استفاده خواهد کرد، مناسب است.

نقطه نظارت، مسیر داده و قانون هشدار را با هم برنامه ریزی کنید

اگر پروژه سد شما نیاز به پایش سطح آب فشار تفاضلی دارد، قبل از انتخاب مدل، نوع نقطه، مسیر ارتباطی، شرایط توان و منطق هشدار را تعریف کنید. این کار مقایسه گزینه‌های سری JMYC-67 و قرار دادن حسگر را در گردش کار نرم‌افزاری و کسب گسترده‌تر آسان‌تر می‌کند.
