سنسورهای سطح آب Kingmach برای نظارت بر سد

چرا پایش سطح آب در ایمنی سد اهمیت دارد؟

سطح آب یکی از متغیرهای عملیاتی در پس برنامه‌ریزی مخزن، کنترل سیلاب، بررسی نشت و تصمیمات هشداردهنده است. می تواند بار هیدرولیکی روی سازه را توصیف کند، نشان دهد که آیا یک لوله امدادی مطابق انتظار عمل می کند یا خیر، و به تفسیر تغییرات آب زیرزمینی یا فشار داخلی در هنگام خواندن با ابزارهای دیگر کمک می کند.

خروجی مفید یک سری زمانی قابل مقایسه است تا یک عدد مجزا. مهندسان می توانند بارندگی، تغییر مخزن، پاسخ زهکشی، و شرایط داخلی را در طول زمان با داده های اندازه گیری مقایسه کنند. این مبنای تصمیم گیری است که آیا تغییر نیاز به بررسی دارد یا با پاسخ عادی سایت سازگار است.

انواع اصلی سنسورهای سطح آب برای پایش سد

سنسور باید با نقطه اندازه گیری مطابقت داشته باشد. یک سنسور فشار غوطه‌ور ممکن است با یک لوله مشاهده تعبیه‌شده یا لوله کاهش فشار مناسب باشد، در حالی که اندازه‌گیری رادار یا اولتراسونیک می‌تواند از تماس با سطح آب باز جلوگیری کند. سیستم‌های شناور، حباب‌ها و گیج‌های دستی کارکنان در جایی که شرایط سایت یا روش اعتبارسنجی آنها را عملی می‌کند، مرتبط باقی می‌مانند.

گیج های دستی کارکنان شایسته جایگاهی در طرح نظارت هستند. آنها یک مرجع قابل مشاهده و بدون برق برای راه اندازی، بررسی های دوره ای و تحقیقات پس از رویداد ارائه می دهند. مبدأ، مسیر دسترسی ایمن، فاصله بازرسی و فرمت رکورد دارای مهر زمانی را تعریف کنید تا این خوانش ها بتواند جریان داده های دیجیتال را اعتبارسنجی کند، نه اینکه گیج شود.

سنسورهای سطح آب فشار تفاضلی چگونه کار می کنند

یک سنسور هیدرواستاتیک فشار آب را در نقطه سنجش به یک مقدار تراز تبدیل می کند. با افزایش ستون آب بالای سنسور، فشار افزایش می یابد. برای یک دیافراگم غوطه ور، رابطه را می توان به صورت دلتا P = rhogh بیان کرد، بنابراین سطح گزارش شده به چگالی سیال، ارتفاع سنسور و مرجع جوی پایدار بستگی دارد.

برای کاربردهای هوای آزاد، یک کابل تهویه شده یا لوله هوای داخلی می تواند اندازه گیری را به فشار اتمسفر ارجاع دهد. که خطر تلقی تغییرات فشارسنجی به عنوان یک رویداد سطح آب را کاهش می دهد. این نیاز به نظم و انضباط میدانی را برطرف نمی‌کند: ارتفاع سنسور و داده مرجع را هنگام راه‌اندازی ثبت کنید، مسیر دریچه را خشک و باز نگه دارید، و یک قرائت پایدار را با یک مرجع بررسی شده یا دستی مقایسه کنید.

این روش اندازه گیری برای بسیاری از نقاط سد و هیدرولوژی مناسب است، اما نباید تنها با برچسب انتخاب شود. خریدار باید هندسه لوله، سر مورد انتظار، ریسک رسوب، مسیر کابل، دسترسی تعمیر و نگهداری و معماری داده را قبل از تایید رویکرد مبتنی بر فشار بررسی کند.

دقت، وضوح، و محدوده: آنچه خریداران باید مقایسه کنند

وضوح کوچکترین افزایشی است که یک دستگاه می تواند تشخیص دهد یا نمایش دهد. دقت توصیف می کند که مقدار گزارش شده در شرایط تعریف شده چقدر به مقدار واقعی نزدیک است. افزایش نمایش خوب به خودی خود تضمین نمی کند که آستانه هشدار یا روند طولانی مدت قابل اعتماد است. افست نصب، پاسخ دما، کالیبراسیون و پایداری نقطه مرجع نیز مهم هستند.

محدوده را در برابر حداکثر ستون آب معتبر انتخاب کنید، نه تنها سطح عملیاتی معمولی. سطح سیل، سر لوله، افت فشار مورد انتظار و پیامد اضافه بار را بررسی کنید. RFQ همچنین باید هدف مهندسی از خواندن را بیان کند، زیرا معیارهای پذیرش برای گزارش مخزن، نظارت بر روند و پاسخ هشدار ممکن است متفاوت باشد.

JMYC-67XXAWL و JMYC-67XXAD: انتخاب معماری داده

برای مخزن دور، هیدرولوژی، یا نقاط سد بدون مراقبت، Kingmach JMYC-67XXAWL ترکیبی از سنسور فشار دیفرانسیل، 4G DTU داخلی و باتری داخلی است. مدل های 10 متری، 20 متری و 30 متری آن می توانند استقرار را در جایی که ایجاد مسیر کابل محافظت شده و منبع تغذیه محلی دشوار است، ساده کنند. مناسب بودن آن هنوز به پوشش سلولی، فاصله نمونه برداری برنامه ریزی شده، دسترسی به نصب و برنامه خدمات واقعی باتری بستگی دارد.

کینگ ماچ JMYC-67XXAD مسیر یکپارچه سازی سیمی را طی می کند. رابط RS485 و نیاز برق 9-24 ولت DC آن را در جایی مناسب می کند که یک لاگر، منبع تغذیه، مسیر کابل محافظت شده و معماری جذب قبلاً طراحی شده است. انواع 10 متری، 20 متری و 30 متری آن باید به جای سطح آب معمولی به تنهایی توسط حداکثر هد مورد انتظار انتخاب شوند.

تفاوت مشخصات باید باعث یک تصمیم مهندسی شود. مدل AWL وضوح 1 میلی متر و دقت +/-0.1% FS با انتقال 4G با باتری را گزارش می دهد. مدل AD وضوح 0.1 میلی متر و دقت FS 0.2٪ با یکپارچه سازی RS485 را گزارش می دهد. به جای انتخاب یک عدد، آن ارقام را با کل زنجیره اندازه گیری، از جمله کنترل مبنا، خطای نصب، هدف هشدار و محدودیت های نگهداری مقایسه کنید.

عوامل نصب که بر دقت واقعی تأثیر می گذارد

هنگامی که نصب ضعیف است، یک حسگر به درستی مشخص شده همچنان می تواند داده های پروژه ضعیفی را ارائه دهد. از نصب پایدار، یک مرجع عمودی مستند، مسیریابی کابل محافظت شده، دسترسی تمیز به لوله یا لوله، و یک صفر یا آفست ثبت شده استفاده کنید. در یک لوله امداد یا لوله تعبیه شده سطح آب، ترتیب تعلیق و موقعیت سنسور را مستند کنید تا اپراتورهای آینده بتوانند تغییرات را پس از تعمیر و نگهداری یا تعویض تفسیر کنند.

رسوب، رسوب زیستی، آشفتگی، هوای به دام افتاده، فشار کابل، قرار گرفتن در معرض رعد و برق و چکش آب همگی می توانند بر اندازه گیری تأثیر بگذارند. تاسیسات سنسور فشار به مسیرهای هواکش خشک و باز نیاز دارند. ایستگاه‌های باتری‌دار نیاز به تلاش‌های مجدد ارتباطی و زمان‌بندی نمونه‌برداری نسبت به عمر سرویس دارند. شبکه های RS485 به یک برنامه تعریف شده برای محافظت، زمین، حفاظت از نوسانات و بررسی های راه اندازی نیاز دارند.

گردش کار نظارت بر سد و پیوندهای برنامه تأیید شده

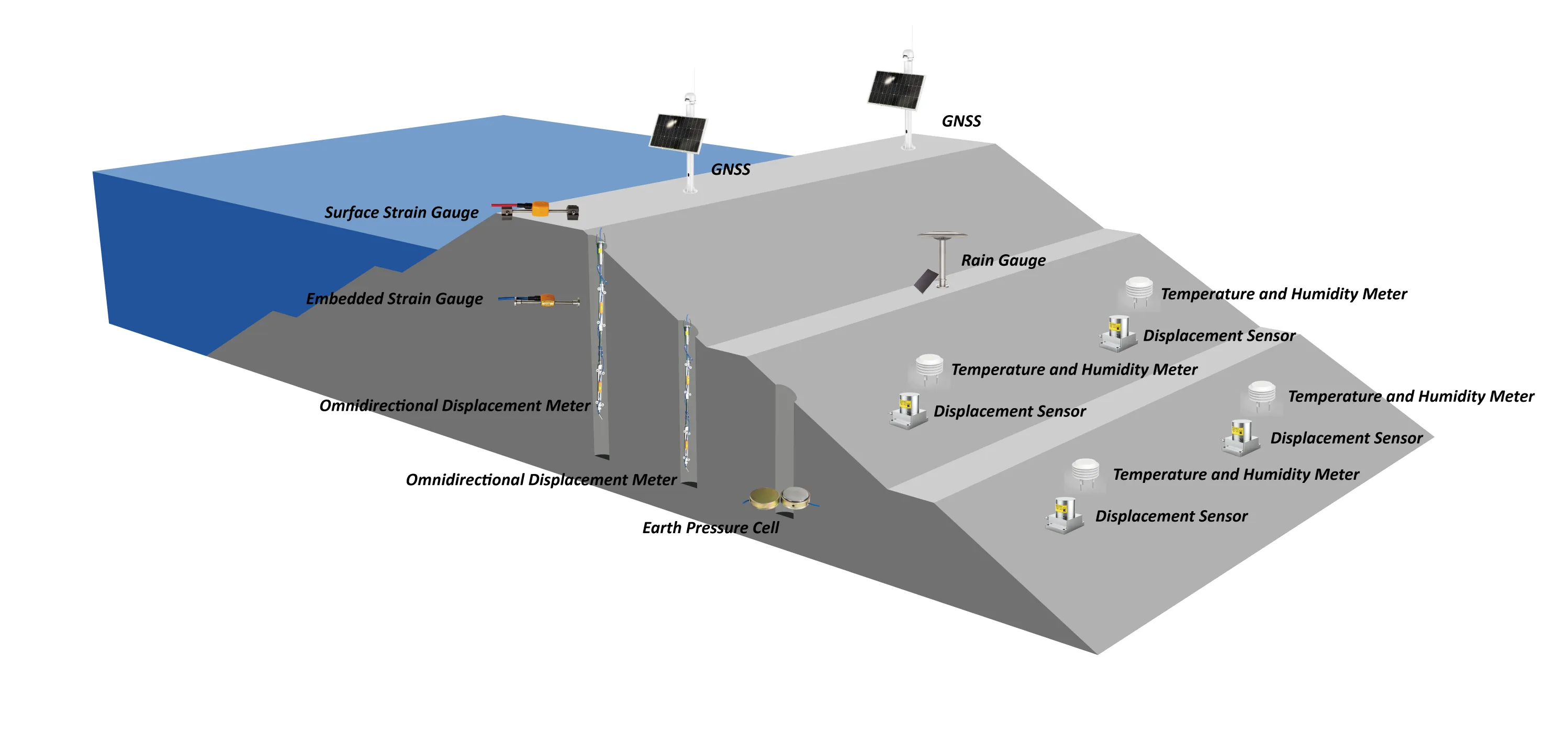

یک سیستم پایش سد معمولاً بیش از یک خروجی سنسور را ترکیب می کند. کانال سطح آب زمانی مفیدتر می شود که با نشت، نشست، جابجایی، شیب، بارندگی و سوابق عملیاتی بررسی شود. کینگ ماخ راه حل پایش سد  این رویکرد در سطح سیستم را در مشاهدات ساختاری، تراوش، هیدرولوژیکی، محیطی و بار توصیف می کند.

برای مسیر داده، محل جمع‌آوری، انتقال، بررسی و نگهداری داده‌ها را قبل از انتخاب حسگر مشخص کنید. یک نقطه راه دور ممکن است به یک دستگاه 4G یکپارچه نیاز داشته باشد. یک سایت سیمی ممکن است به یک طرح کانال، ثبت داده، کابل کشی محافظ و یک پلت فرم بازبینی نیاز داشته باشد. موجود بازخوانی ها و دیتالاگرها  و نرم افزار نظارت نقاط مرجع داخلی مربوطه را برای آن بحث RFQ ارائه دهید.

هیچ مورد عملکرد سد خاص سایت به این مقاله اضافه نشده است زیرا مواد ارائه شده موردی را برای این دو مدل سطح آب تأیید نمی کند. در عوض یک درخواست پروژه باید نقشه سایت، هدف اندازه گیری، فهرست ابزار دقیق و معیارهای پذیرش را ارائه دهد تا بتوان پیکربندی را در مقابل نصب واقعی بررسی کرد.

چک لیست انتخاب برای تیم های تدارکات و مهندسی

نقطه اندازه گیری

• تعریف کنید که آیا نقطه سطح مخزن، لوله تعبیه شده، خروجی لوله فشار شکن، گمانه آب زیرزمینی، چاه ساکن یا ایستگاه هیدرولوژی است.
• حداکثر هد معتبر، ارتفاع مرجع، محدودیت‌های دسترسی و محدوده مورد نیاز را تأیید کنید.

سیستم فنی

• دقت و هدف گزارش را برای بررسی روند، مدیریت هشدار یا گزارش عملیاتی تنظیم کنید.
• عملکرد باتری 4G را برای نقاط راه دور یا RS485 را برای شبکه جذب سیمی انتخاب کنید.
• نصب، هندسه لوله، مسیریابی کابل، حفاظت دریچه، اتصال به زمین، حفاظت از نوسانات، و روش اعتبارسنجی را مشخص کنید.

تجاری و تحویل

• برگه داده، اسناد کالیبراسیون، نمودار سیم کشی، راهنمایی نصب، جزئیات IP، جزئیات بسته بندی، تأیید زمان سرب و شرایط گارانتی را درخواست کنید.

نگهداری و پذیرش

• فواصل بازرسی و تمیز کردن، دسترسی به تعویض باتری در صورت لزوم، بررسی دریچه هوا، بررسی لاگر، و مقایسه با یک مرجع دستی یا بررسی شده را تعریف کنید.

اشتباهات رایج در خرید

مقایسه تنها وضوح یک خطای رایج است. افزایش نمایشگر 0.1 میلی متری می تواند مفید باشد، اما پذیرش همچنین به دقت در مقیاس کامل، هندسه نصب، رفتار دما، شرایط کالیبراسیون و پایداری مرجع بستگی دارد. ابتدا تلورانس تصمیم مورد نیاز را تنظیم کنید، سپس ابزار کامل و طرح نصب را مقایسه کنید.

ارتباط اغلب خیلی دیر تصمیم گرفته می شود. یک دستگاه 4G کم مصرف می تواند کار میدانی را در یک نقطه از راه دور کاهش دهد، اما به پوشش و برنامه خدمات باتری نیاز دارد. نگهداری یک دستگاه RS485 سیمی ممکن است در یک شبکه اکتسابی تکمیل‌شده آسان‌تر باشد، اما تنها در صورتی که برق، حفاظت کابل، زمین و کنترل ولتاژ از قبل در دسترس باشد.

نادیده گرفتن نگهداری دریچه یک خطر قابل اجتناب دیگر ایجاد می کند. مرجع تهویه شده می تواند خطای فشارسنجی را کاهش دهد، اما تراکم، انسداد یا ورود آب می تواند خوانش ها را به خطر بیندازد. بررسی های مرجع دستی را پس از نصب، سیل، فعالیت ساخت و ساز و جایگزینی حسگر اضافه کنید تا رکورد داده ها قابل دفاع باقی بماند.
