راهنمای مشخصات سنج جابجایی Kingmach

با حرکتی که باید اندازه گیری کنید شروع کنید

قبل از مقایسه دیتاشیت ها حالت جابجایی را تعریف کنید. یک گیج ترک با اندازه‌گیری یک اتصال 20 میلی‌متری، همان مشکلی را که یک واحد GNSS ردیابی حرکت شیب، سنسور سیم طناب اندازه‌گیری سفر طولانی، یا حرکت خواندن متر چند نقطه‌ای در لایه‌های مختلف سنگ را حل می‌کند، حل نمی‌کند. محدوده، روش نصب و تفسیر داده ها همه به نوع حرکت بستگی دارد.

محدوده جابجایی Kingmach جابجایی خطی، عرض ترک، حرکت درز انبساط، جابجایی سطح در مقیاس بزرگ، تغییر شکل ژئوگرید، نشست قالب، جابجایی سنگ اطراف و جابجایی سنگ بستر را پوشش می‌دهد. ابتدا ساختار اندازه گیری را از برنامه انتخاب کنید، سپس مشخصات عددی را اصلاح کنید.

• برای عرض ترک یا اتصال، برد کوتاه، وضوح، پایه نصب، میله اندازه گیری و پایداری طولانی مدت را بررسی کنید.
• برای پل، سد، راه‌آهن یا جابجایی نسبی ساختمان، دقت، تأثیر دما، ضد آب بودن و سازگاری اکتساب را بررسی کنید.
• برای نظارت بر شیب یا زمین لغزش، محدوده، ارتباطات، قدرت، مقاومت در برابر آب و هوا و عملکرد بدون مراقبت را بررسی کنید.
• برای لایه‌های سنگ یا تغییر شکل سنگ بستر، ساختار لنگر، روش حفاری و تزریق، نقاط اندازه‌گیری و عمق نصب را بررسی کنید.
• برای نظارت بر قالب و ساخت و ساز، حفاظت، قابلیت اطمینان پاسخ، نصب موقت و ادغام هشدار را بررسی کنید.

مشخصات متر جابجایی هسته برای مقایسه

محدوده: از کوچک کردن و بزرگ کردن غیر ضروری خودداری کنید

یک سنسور با برد خیلی کم ممکن است در طول یک رویداد بزرگ به حد خود برسد. سنسوری با برد بسیار بیشتر از نیاز پروژه ممکن است بدون بهبود دید حرکات کوچک هزینه اضافه کند. قبل از انتخاب محدوده حرکت عادی، فصلی، مرحله ساخت و هشدار را تخمین بزنید.

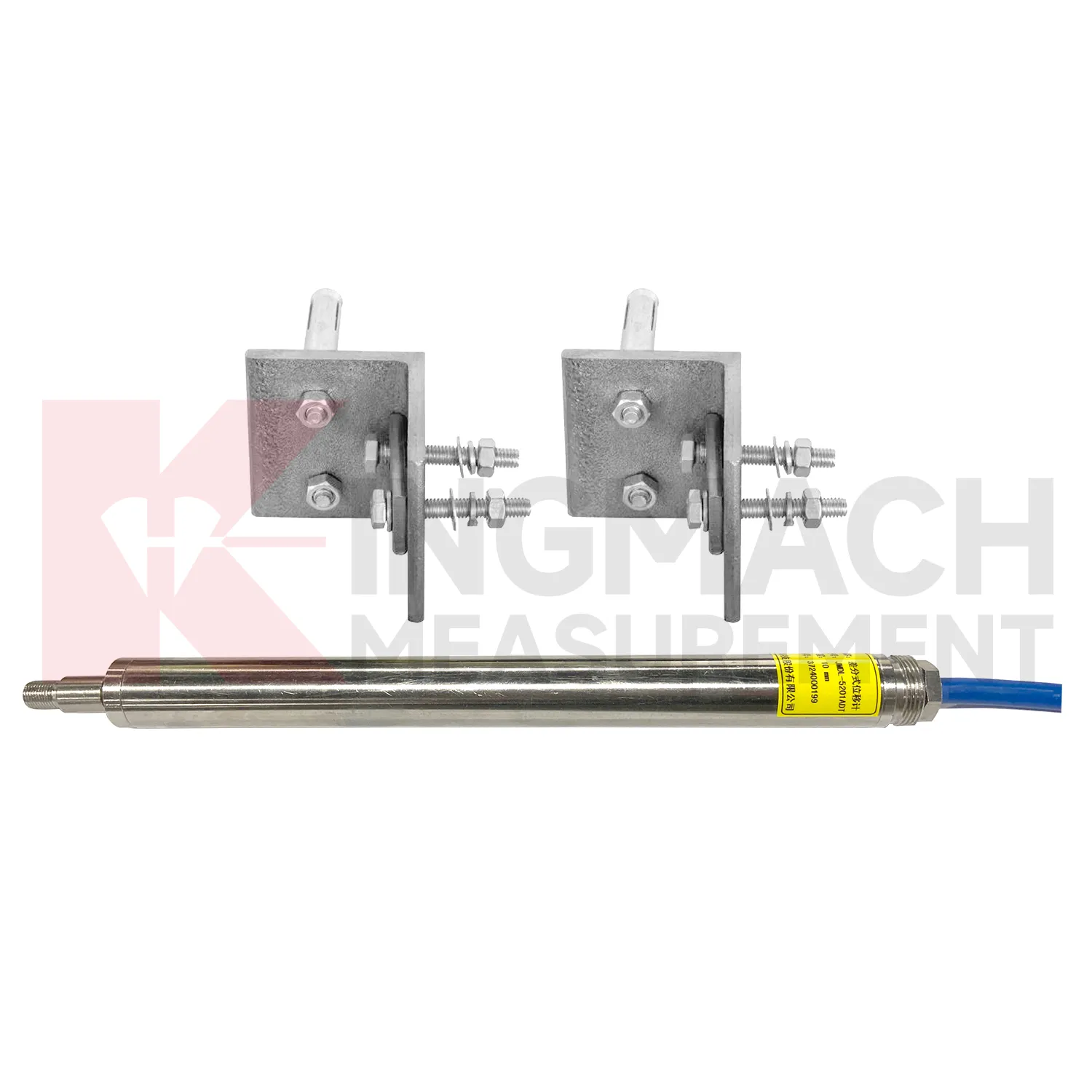

برای حرکت ساختاری کوتاه، Kingmach جابجایی دیفرانسیل JMDL-52XXADT  در محدوده های 20 میلی متر، 50 میلی متر و 100 میلی متر موجود است. این گیج ترک هوشمند JMDL-22XXAT شامل مدل های 20 میلی متری، 50 میلی متری، 100 میلی متری و 200 میلی متری می باشد. برای سفرهای طولانی تر، سنسور جابجایی طناب سیم JMLS-22XXADT گزینه های 0-500 میلی متر، 0-1000 میلی متر و 0-2000 میلی متر را پوشش می دهد.

حاشیه را برای حرکتی که فعالیت مهندسی را آغاز می کند، اضافه کنید، نه یک درصد دلخواه. سنسور باید رویداد هشدار را بدون عملکرد بسیار کمتر از مقیاس کامل ثبت کند که محدوده انتخاب شده ارزش عملی کمی برای نظارت بر روند عادی داشته باشد.

وضوح و دقت به سوالات مختلف پاسخ می دهد

وضوح کوچکترین افزایش نمایش داده شده است. دقت تفاوت مورد انتظار بین مقدار گزارش شده و جابجایی واقعی است. یک متر می تواند 0.01 میلی متر را نمایش دهد در حالی که دقت آن به صورت درصدی از مقیاس کامل بیان می شود، بنابراین این دو مقدار باید با هم بررسی شوند.

JMDL-52XXADT با وضوح 0.01 میلی متر و دقت +/-0.1% FS مشخص شده است. جابجایی سنج همه منظوره هوشمند با وضوح 0.01 میلی متر و دقت 0.5٪ FS مشخص شده است. مدل مغناطیسی با وضوح 0.01 میلی متر و دقت +/-0.05٪ FS مشخص شده است. وضوح روی دید روند کوچک تأثیر می گذارد. دقت بر اعتماد به قدر مطلق تأثیر می گذارد.

آستانه هشدار را تنها در برابر افزایش نمایشگر تنظیم نکنید. دقت، تکرارپذیری، تأثیر دما، حرکت نصب، و حاشیه تصمیم پروژه را برای کاهش هشدارهای مزاحم و تفسیر نادرست در نظر بگیرید.

اصل سنجش را با سایت مطابقت دهید

اصل سنجش بر رانش، دوام، نصب، نگهداری و رفتار سیگنال تأثیر می گذارد. مترهای مدوله شده با فرکانس القایی برای بسیاری از وظایف جابجایی ساختاری و اتصالات انبساطی مناسب است زیرا معماری دیجیتال آنها از نظارت پایدار در فواصل طولانی پشتیبانی می کند. حسگرهای طناب سیمی مسیرهای حرکتی طولانی تر یا حرکت غیرمستقیم را کنترل می کنند، در حالی که GNSS از حرکت سطحی در مقیاس بزرگ در نقاط دور پشتیبانی می کند.

این جابجایی متر مغناطیسی JMCW-21XXADT  یک گزینه غیرتماسی مکمل در مجموعه جابجایی Kingmach است. این یک سنسور جابجایی سیم ارتعاشی نیست. ساختار حسگر غیر تماسی آن برای کاربردهایی در نظر گرفته شده است که کاهش سایش مکانیکی و اندازه‌گیری موقعیت خطی مطلق مفید است. مشخصات منتشر شده شامل حفاظت IP67، ارتباط RS485 و عملکرد از -30 C تا +80 C است.

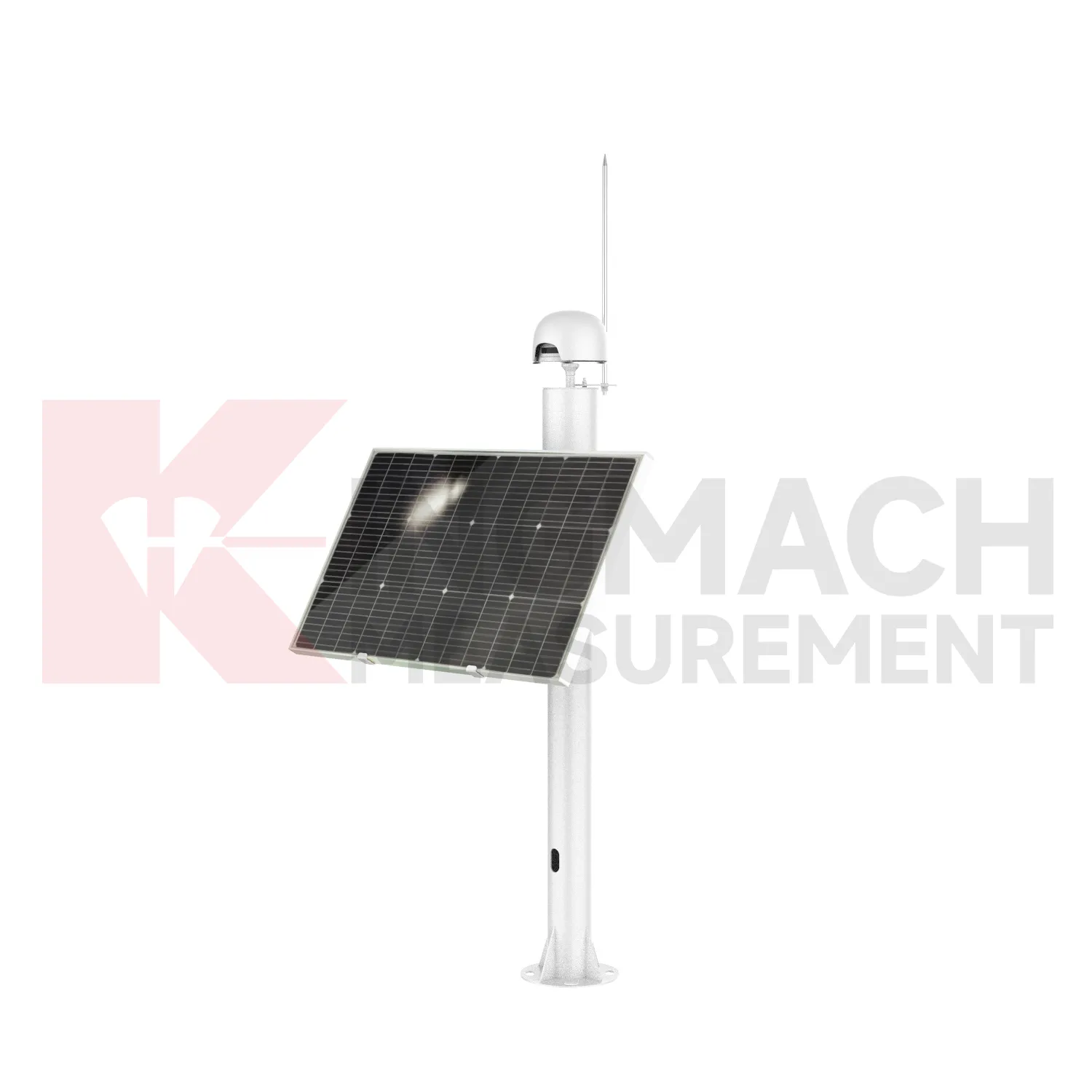

برای حرکت سطح از راه دور، GNSS یکپارچه JMBD-1050YT  از موقعیت یابی چند صورت فلکی، ارتباطات 4G و RS485، عملکرد باتری خورشیدی به علاوه لیتیوم، حفاظت IP67 و محدوده محیطی -40 درجه سانتیگراد تا +85 درجه سانتیگراد پشتیبانی می کند. زمانی که خروجی مورد نیاز حرکت موقعیتی در یک منطقه بزرگتر به جای جابجایی مفصل محلی است، GNSS را انتخاب کنید.

دمای صفحه نمایش، آب، گرد و غبار، و قرار گرفتن در معرض الکتریکی

سایت‌های نظارت شهری سنسورها را در معرض باران، تراکم، گرد و غبار، گل، لرزش، کشیدن کابل، هوای خورنده و اختلالات الکتریکی قرار می‌دهند. آب بندی و محدودیت های محیطی را به عنوان معیار انتخاب اولیه در نظر بگیرید. اگر محفظه، کانکتور، ورودی کابل یا جهت نصب با محل مطابقت نداشته باشد، یک اصل سنجش مناسب همچنان ممکن است از کار بیفتد.

محدوده عملیاتی را با میکروکلیمای نصب به جای ایستگاه هواشناسی نزدیک مقایسه کنید. گالری سد، پوشش تونل، عرشه پل، و شیب در معرض می توانند شرایط دما و رطوبت بسیار متفاوتی داشته باشند. حفاظت کابل، آب بندی کانکتور، زهکشی، زمین، و حفاظت از نوسانات را به عنوان بخشی از طراحی نصب بررسی کنید.

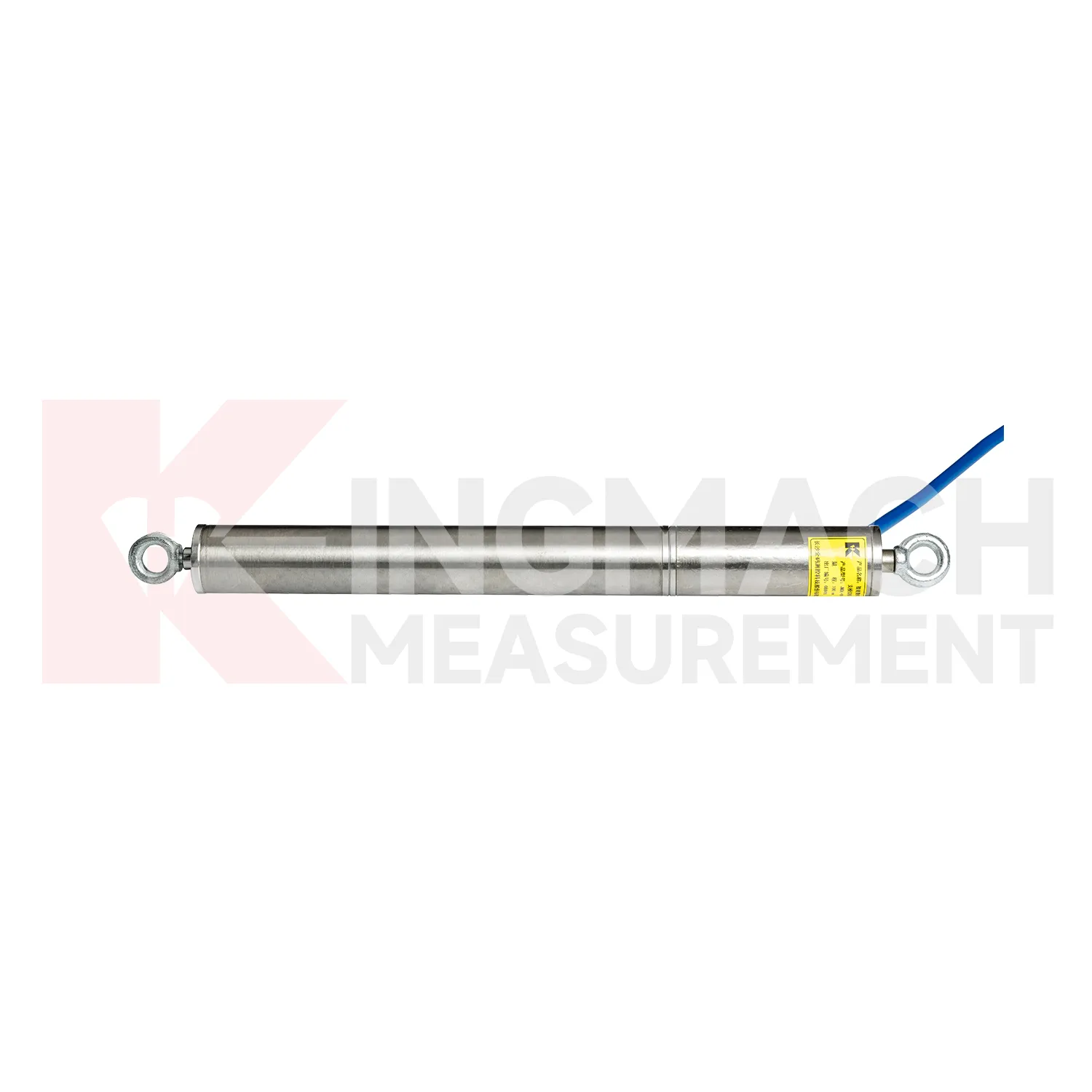

سنسور جابجایی سیم طناب Kingmach با IP67 و -30 درجه سانتیگراد تا 70+ درجه سانتیگراد مشخص شده است. سنج مغناطیسی با IP67 و -30 درجه سانتیگراد تا +80 درجه سانتیگراد مشخص شده است. JMDL-49XXAT قالب هوشمند / جابجایی مفتول فولادی  در IP68 مشخص شده است، که ممکن است برای نصب هایی با قرار گرفتن در معرض آب و گرد و غبار بیشتر مناسب باشد، زمانی که ساختار اندازه گیری آن نیز متناسب با پروژه باشد.

زنجیره کامل ارتباط و کسب را تأیید کنید

جابجایی متر تنها زمانی اطلاعات قابل استفاده را ایجاد می کند که سیگنال به سیستمی برسد که نتیجه را ذخیره، بررسی و گزارش می کند. قبل از خرید، حالت ارتباط، فاصله کابل، نرخ باود، سازگاری لاگر، برق، اتصال به زمین، حفاظت از نوسانات، تبدیل واحد مهندسی، همگام‌سازی زمان، و بررسی کیفیت داده‌ها را تأیید کنید.

RS485 در مانیتورینگ دیجیتال ناهموار رایج است زیرا از یکپارچه سازی میدان و کابل کشی طولانی تر پشتیبانی می کند. نقاط راه دور نیز ممکن است به 4G، شارژ خورشیدی یا عملکرد با باتری نیاز داشته باشند. حسگر، کابل، لاگر، محفظه، نرم افزار، منطق هشدار و دسترسی به تعمیر و نگهداری را به عنوان یک سیستم به جای موارد خط جداگانه بررسی کنید.

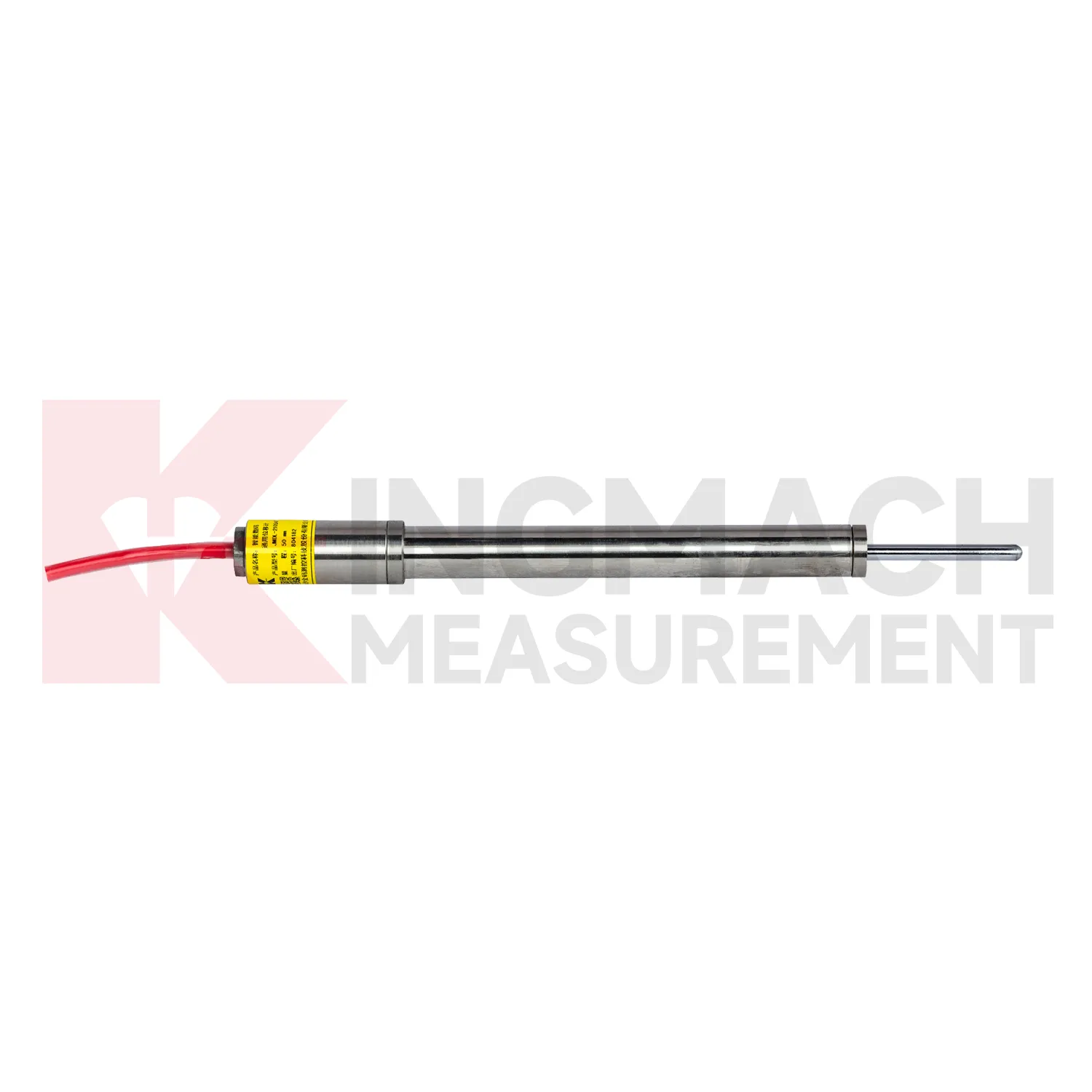

این جابجایی سنج همه منظوره هوشمند JMDL-21XXAT  اطلاعات شناسایی و کالیبراسیون حسگر را ذخیره می کند و می تواند با اکتساب خودکار برای نظارت بدون مراقبت کار کند. در طول بررسی RFQ، بازخوانی دقیق یا ثبت‌کننده، سیم‌کشی، آدرس‌دهی، نقشه‌برداری نرم‌افزار و روش راه‌اندازی مدل انتخاب‌شده را تأیید کنید.

سخت افزار نصب را به عنوان بخشی از اندازه گیری در نظر بگیرید

اندازه گیری جابجایی به انتقال حرکت واقعی به عنصر حسگر بدون شلی، خطای خمشی، اصطکاک یا مهار ناخواسته بستگی دارد. قبل از تأیید سنسور، نقشه نصب را مرور کنید. هندسه نصب، جهت حرکت مورد انتظار، مسیریابی کابل، دسترسی برای صفر کردن، و محافظت در برابر آسیب ساخت و ساز، همگی بر کیفیت داده ها تأثیر می گذارند.

گیج های ترک نیاز به پایه های پایدار و میله های اندازه گیری مناسب دارند. این جابجایی سنج انعطاف پذیر هوشمند JMDL-24XXAT  باید با ژئوگرید یا مواد تقویت شده تحت نظارت تغییر شکل دهند. این جابجایی سنج چند نقطه ای هوشمند JMDL-31XXAT  از لنگرها در اعماق مختلف با حفاری، تزریق، لوله های محافظ و سخت افزار نصب استفاده می کند.

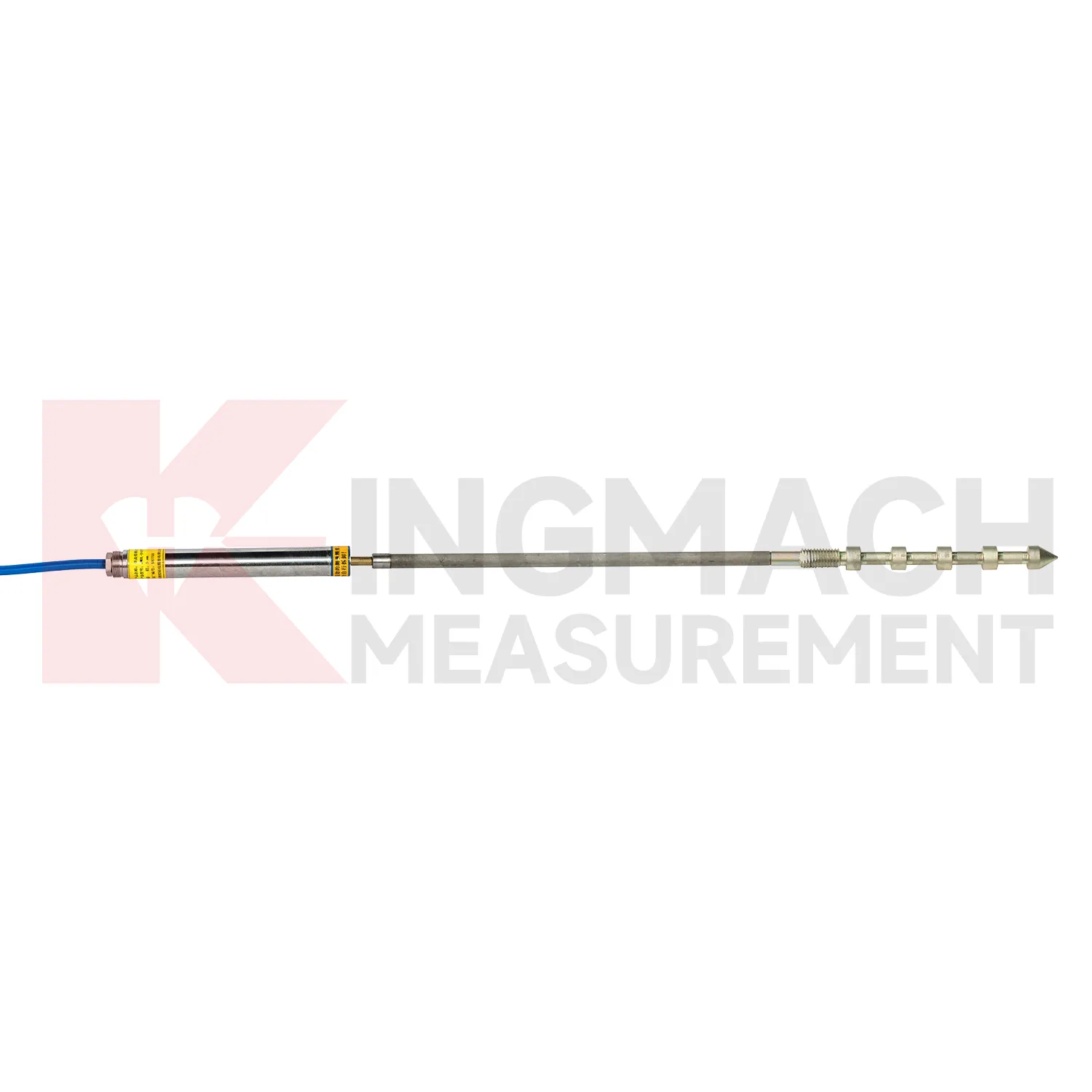

برای حرکت سنگ بستر یا اطراف صخره، جابجایی سنج پایه تک نقطه ای هوشمند JMDL-32XXAT  از فلنج، سنسور، میله اتصال، سر لنگر و مجموعه لوله PVC استفاده می کند. این مولفه‌ها چگونگی تبعیت سنسور از حرکت توده سنگ را مشخص می‌کنند، بنابراین به جای اینکه به عنوان لوازم جانبی اختیاری در نظر گرفته شوند، به بررسی فنی و نقل قول تعلق دارند.

نقشه مشخصات جابجایی متر کینگ ماخ

نمونه های پروژه Kingmach تایید شده

پل فقط راه آهن اگونگیان، چونگ کینگ (2019)

این پروژه نظارت بر پل فقط راه آهن اگونگیان  نیروی کابل تحت پوشش، انحراف، ترک، و نظارت بر محیط زیست. لیست تجهیزات پروژه شامل گیج ترک هوشمند JMDL-22XXAT همراه با کرنش، بار، شیب، شتاب، دما-رطوبت، بارندگی، باد و تجهیزات دستیابی خودکار است. برای RFQ پل، این مثال نشان می‌دهد که چرا یک گیج ترک باید به عنوان بخشی از یک زنجیره نظارت هماهنگ مشخص شود. خریداران باید محدوده ترک یا اتصال، محل نصب، قرار گرفتن در معرض محیطی، رابط جذب و آستانه هشدار را با هم تعریف کنند نه اینکه گیج را تنها با وضوح انتخاب کنند.

قبل از شروع نصب، خط پایه اندازه گیری، سخت افزار محافظ، دسترسی بازرسی و معیارهای پذیرش تحویل را برای هر نقطه ثبت کنید.

بزرگراه Yuping-Panzhou، Guizhou (2023)

این پروژه بزرگراه Yuping-Panzhou  شامل نشست تونل، همگرایی قوس کمر، ترک، و نظارت بر کرنش ساختاری است. لیست کاربرد آن شامل گیج ترک هوشمند و اندازه گیری جابجایی لیزری در کنار ابزارهای سطح هیدرواستاتیک و کرنش سیم ارتعاشی است. این مورد از یک رویکرد چند پارامتری برای تغییر شکل تونل پشتیبانی می کند: باز شدن ترک محلی، همگرایی، نشست، و کرنش به سوالات مهندسی مختلف پاسخ می دهد. برای خرید، محل نصب هر نقطه جابجایی، جهت و اندازه حرکت مورد انتظار، نحوه رسیدن قرائت به سکوی نظارت، و آستانه بازرسی یا تشدید را مشخص کنید.

طرح نصب همچنین باید نقطه مرجع، تحمل نصب، حفاظت کابل، تست راه اندازی و روش دسترسی برای نگهداری بعدی را مشخص کند.

برج برق بادی چانگده، هونان (2025)

این پروژه برج برق بادی چانگده  نشست فونداسیون، نیروی کابل ماندن، ارتعاش ساختاری، ترک‌های مقطع انتقال و کرنش را کنترل کرد. تجهیزات مرتبط آن شامل حسگر جابجایی طناب سیم JMLS-22XXADT به عنوان بخشی از یک بسته حسگر گسترده تر است. این مثال زمانی مفید است که حرکت طولانی مدت یا غیرمستقیم باید با واکنش‌های ساختاری دیگر نظارت شود. در طول انتخاب، مسیر سیم، محدوده سفر، جهت بازگشت، پایداری نصب، قرار گرفتن در معرض محفظه، مسیر ارتباطی و دسترسی برای بازرسی را مشخص کنید. این جزئیات تعیین می کند که آیا سنسور حرکت ساختاری را بدون سستی، اصطکاک یا تداخل مکانیکی دنبال می کند یا خیر.

پذیرش باید شامل بررسی سفر کنترل‌شده، خواندن خط پایه، بازرسی کابل و تأیید رسیدن خروجی به کانال نظارتی تعیین‌شده باشد.

قیمت گذاری، اسناد و شرایط تجاری

قیمت متر جابجایی به مدل دقیق، برد، خروجی، طول کابل، سخت افزار نصب، لاگر، محفظه، سیستم قدرت، نرم افزار، مقدار، اسناد کالیبراسیون و محدوده تحویل بستگی دارد. محدوده دلار عمومی بدون آن ورودی ها گمراه کننده خواهد بود. یک قیمت‌گذاری مبتنی بر پیکربندی درخواست کنید و تامین‌کنندگان را با همان صورتحساب مواد مقایسه کنید.

برای JMDL-52XXADT، اطلاعات تجاری فعلی نشان‌دهنده حداقل سفارش یک قطعه، قیمت توافقی، T/T از قبل، بسته‌بندی کارتن یا جعبه چوبی و ارسال ظرف 30 روز پس از پرداخت کامل است. همه شرایط تجاری را در نقل قول رسمی تأیید کنید زیرا پیکربندی، کمیت، سفارشی‌سازی و زمان‌بندی پروژه می‌تواند پیشنهاد نهایی را تغییر دهد.

• برنامه کاربردی، حرکت مورد انتظار، برد مورد نیاز، وضوح، دقت و آستانه هشدار را ارائه دهید.
• دمای کارکرد، قرار گرفتن در معرض آب و گرد و غبار، مسیر کابل، برق، ارتباطات و دیتالاگر را مشخص کنید.
• براکت ها، میله ها، لنگرها، فلنج ها، لوله های محافظ، محفظه ها و خدمات نصب را فهرست کنید.
• برگه داده، اطلاعات کالیبراسیون، تعریف سیم کشی، کتابچه راهنمای نصب، شرایط گارانتی، بسته بندی، زمان تحویل، و اسناد گواهینامه قابل اجرا را درخواست کنید.

چک لیست پیش خرید برای مهندسان

• نوع جابجایی را تعریف کنید: عرض ترک، حرکت مفصل، نشست، سفر طولانی، حرکت سطح، حرکت لایه سنگ یا تغییر شکل سنگ بستر.
• محدوده را با حاشیه برای حرکت عادی، فصلی، مرحله ساخت و ساز و سطح هشدار تنظیم کنید.
• وضوح، دقت، تکرارپذیری، پایداری و تأثیر دما را با هم بررسی کنید.
• جهت گیری آب، گرد و غبار، ارتعاش، خوردگی، رعد و برق و جهت نصب را در نقطه اندازه گیری تأیید کنید.
• خروجی، برق، فاصله کابل، سازگاری لاگر، نگاشت نرم افزار و ارتباط از راه دور را بررسی کنید.
• براکت ها، پایه ها، میله ها، لنگرها، فلنج ها، لوله های محافظ، و ملزومات تزریق را بررسی کنید.
• اطلاعات کالیبراسیون، شناسایی سریال، جزئیات سیم کشی، نقشه های نصب و راه اندازی را درخواست کنید.
• قبل از صدور سفارش خرید، پیکربندی، مقدار، بسته بندی، تحویل، گارانتی، پرداخت و پشتیبانی پس از فروش را تأیید کنید.

سوالات متداول

یادداشت پایانی: قبل از خرید، تمام مشخصات را در برابر طراحی پروژه، محیط محلی، آستانه نظارت، نقشه نصب و معماری جمع آوری داده ها تأیید کنید.
