کرنش سنج های ارتعاشی سیم برای نظارت بر پل، تونل و سد: راهنمای انتخاب کامل

صنعت ساخت و ساز جهانی در حال تجربه یک افزایش عظیم در سرمایه گذاری های زیرساختی در مقیاس بزرگ است. دولت‌ها و توسعه‌دهندگان خصوصی، پل‌های بزرگ، تونل‌ها، سدهای برق آبی و سازه‌های انرژی باد را در سرتاسر جهان تامین مالی می‌کنند. در نتیجه، تقاضا برای سیستم‌های پایش سلامت ساختاری قابل اعتماد و بلندمدت (SHM) هرگز بالاتر نبوده است. در این سیستم های ایمنی حیاتی، کرنش سنج ها به عنوان منبع داده اولیه عمل می کنند. باید بدانید که انتخاب اشتباه حسگر بسیار بیشتر از خود دستگاه فیزیکی هزینه دارد. یک انتخاب اشتباه منجر به محاسبات تنش نادرست می شود، تصمیمات ایمنی را به تأخیر می اندازد و در نهایت هزینه های نگهداری طولانی مدت را چند برابر می کند.

بنابراین، انتخاب یک کرنش سنج به جای یک خرید ساده کالا، یک قضاوت مهندسی حیاتی را نشان می دهد. هر مهندس پروژه باید قبل از تعیین سنسور به سه سوال اساسی پاسخ دهد. اول، مواد میزبان چیست؟ دوم، مرحله نصب فعلی چیست؟ در نهایت، محدودیت های زیست محیطی چیست؟ این راهنمای جامع شما را از طریق انواع مختلف سنج، معیارهای انتخاب حیاتی، تطبیق برنامه، و ادغام حسگر در یک سیستم کامل SHM راهنمایی می کند.

چه چیزی فناوری سیم ارتعاشی را به استاندارد جهانی برای نظارت بلندمدت کرنش تبدیل می کند

قبل از اینکه بتوانید یک حسگر را به طور هوشمند مشخص کنید، به درک فنی کاملی از نحوه عملکرد فناوری های نظارتی مختلف نیاز دارید. فناوری سیم ویبره (VW) در حال حاضر به عنوان استاندارد جهانی برای نظارت بلندمدت زیرساخت ها عمل می کند. اصل سیم ارتعاشی متکی به یک سیم فولادی کششی است که توسط یک سیم پیچ تحریک پالس برانگیخته می شود. فرکانس طبیعی این ارتعاش مستقیماً با کرنش تجربه شده توسط سیم مطابقت دارد.

این خروجی فرکانس مزایای استثنایی را برای پروژه های مهندسی عمران فراهم می کند. سنسورهای فولکس واگن ایمنی قوی در برابر تداخل الکترومغناطیسی ارائه می‌کنند و رفتار رانش طولانی‌مدت بسیار پایداری از خود نشان می‌دهند. علاوه بر این، این سنسورها می توانند سیگنال ها را در طول کیلومترها کابل بدون هیچ گونه اعوجاج یا از دست دادن سیگنال ارسال کنند.

اکثر پروژه های نظارت بر سلامت سازه سنسورها را در معرض چرخه های حرارتی قابل توجهی در خارج از منزل قرار می دهند. بنابراین، کرنش سنج های فولکس واگن مدرن دارای یک ترمیستور داخلی برای سنجش دمای یکپارچه هستند. این اضافه به نرم افزار نظارت اجازه می دهد تا اصلاحات دما را به صورت خودکار در خوانش کرنش اعمال کند. شما می توانید این عملکرد قوی را با سنج های فویل مقاومتی سنتی مقایسه کنید. گیج های فویل برای تنظیمات آزمایشگاهی و تست های کوتاه مدت کاملاً کار می کنند. با این حال، گیج های فویل به شدت در برابر نفوذ رطوبت، رانش صفر و وابستگی به تقویت کننده در طول کابل های طولانی بسیار حساس هستند. Kingmach این استاندارد را با سری فولکس‌واگن هوشمند خود (انواع HAT و HB) بیشتر می‌کند. این مدل‌های پیشرفته قابلیت‌های آدرس‌دهی دیجیتال را اضافه می‌کنند، که مهندسان را قادر می‌سازد تا شبکه‌های اتوبوس چند سنسوری را با استفاده از یک دیتا لاگر اجرا کنند.

سه نوع کرنش سنج اولیه – و زمان استقرار هر کدام

مهندسان اغلب می پرسند که برای پروژه خاص خود از کدام فشار سنج استفاده کنند. پاسخ نیاز به مقایسه ساختار یافته بر اساس روش نصب و ساختار میزبان دارد. شما می توانید این سنسورها را به چهار نوع استقرار اصلی دسته بندی کنید.

فشار سنج روی سطح (JMZX-212HAT/HB)

تکنسین ها کرنش سنج های سطحی را به طور مستقیم به سطوح بتنی یا فولادی موجود می پیچند یا می چسبانند. شما باید این مدل را برای نظارت پس از ساخت، مقاوم سازی سازه و آزمایش بار دینامیکی انتخاب کنید. این گیج همچنین زمانی که حفاری یا ریخته‌گری در ساختار میزبان غیرممکن باشد، عالی است. سری JMZX-212 محدوده اندازه گیری استاندارد ± 2500 με با وضوح 0.1 με را ارائه می دهد. محفظه فولادی ضد زنگ کاملا مهر و موم شده عملکرد ضد آب را تا عمق 150 متری آب تضمین می کند.

استرین سنج جاسازی (JMZX-215HA/215HAT/HB)

تیم های ساختمانی کرنش سنج های تعبیه شده را مستقیماً در بتن تازه ریخته یا در مواد پرکننده سازه ای دفن می کنند. این نشان دهنده انتخاب استاندارد برای پروژه های ساختمانی جدید، از جمله پل ها، سدها، تونل ها، دیوارهای حائل و دال های پایه است. سنسورهای جاسازی نیازی به مقاومت برشی از مواد پایه ندارند، که فرآیند نصب را فوق العاده سریع و قابل اعتماد می کند.

کرنش سنج جوشی سطحی (JMZX-206HAT)

جوشکارها کرنش سنج های جوشکاری شده سطحی را مستقیماً به اعضای فولادی سازه ای مانند تیرها، شمع های ورق و شمع های لوله ای متصل می کنند. جوشکاری یک کوپلینگ مکانیکی بسیار سازگار بر روی فولاد لخت بدون تکیه بر چسب های شیمیایی ایجاد می کند. این پایداری سنج های جوش داده شده را به گزینه مطلوب برای سازه های فولادی دریایی و زیرزمینی تبدیل می کند که در آن اتصال اپوکسی ممکن است در طول زمان تخریب شود.

فشار سنج میلگرد (JMZX-4XXHAT/HB)

پیمانکاران فشارسنج‌های میلگرد را مستقیماً به قفس تقویت‌کننده فولادی در سازه‌های بتنی متصل می‌کنند. این حسگرها ازدیاد طول و فشردگی میلگرد را برای ارزیابی نحوه انتقال بار از طریق ستون‌ها، تیرها و شمع‌های عمیق اندازه‌گیری می‌کنند. شما این ابزار را برای ساخت و ساز ساختمان های بلند، ایمنی گودال فونداسیون و زیرساخت های مترو حیاتی خواهید یافت.

نوع گیج	بهترین مواد میزبان	فاز نصب	برنامه معمولی
سطح نصب شده	بتن / فولاد موجود	پس از ساخت	مقاوم سازی و تست بار
جاسازی	بتن تازه	ساخت و ساز جدید	عرشه پل و دیوارهای سد
سطح جوش داده شده	اعضای بره فولاد	جدید / پس از ساخت	تیرها و شمع های فولادی
فشار سنج میلگرد	فولاد تقویت کننده (میلگرد)	ساخت و ساز جدید	گودال های بنیاد و بلند مرتبه ها

پنج پارامتر فنی که باید مشخصات نهایی شما را هدایت کند

پس از انتخاب نوع نصب مناسب، باید مشخصات فنی دقیق را ارزیابی کنید. پنج پارامتر کلیدی باید تصمیم نهایی شما را برای خرید تعیین کنند.

محدوده اندازه گیری و وضوح: محدوده اندازه گیری استاندارد ± 2500 με به اندازه کافی بیشتر کاربردهای مهندسی عمران را پوشش می دهد. با این حال، شما همچنین به حساسیت بالایی نیاز دارید. خروجی با وضوح بالا 0.1 με تضمین می کند که سنسور تغییر شکل های ریز را در عناصر بتنی و فولادی پیش تنیده تحت بارهای سرویس معمولی ثبت می کند.

کلاس دقت: رتبه بندی دقت 0.5٪ FS (مقیاس کامل) به عنوان معیار برای نظارت بر درجه زیرساخت عمل می کند. هنگامی که تنش ساختاری واقعی را از کرنش اندازه گیری شده با استفاده از مدول الاستیسیته مواد محاسبه می کنید، دقت بالا بسیار مهم است. همیشه باید مطابقت با استانداردهای گواهینامه شناخته شده، مانند GB/T 13606-2007 یا DL/T 1044-2022 را تأیید کنید.

رتبه بندی ضد آب و آب بندی محیطی: بسیاری از پروژه ها در محیط های سخت کار می کنند. یک محفظه کاملاً مهر و موم شده از جنس استنلس استیل تا عمق 150 متری آب ضروری است. شما به این سطح از حفاظت برای سطوح سدهای برق آبی، شمع های منطقه جزر و مدی و حفاری تونل های بسیار مرطوب نیاز دارید.

محدوده دمای عملیاتی: سازه های عمرانی آب و هوای شدید را تحمل می کنند. ترمیستور داخلی باید محدوده وسیعی از -40 درجه سانتیگراد تا +120 درجه سانتیگراد را پوشش دهد. پروژه هایی که در آب و هوای قطبی یا نزدیک منابع گرمای صنعتی واقع شده اند به این انعطاف پذیری حرارتی نیاز دارند. علاوه بر این، تصحیح دقیق دما از هشدارهای کاذب در سیستم نظارت خودکار شما جلوگیری می کند.

سیگنال خروجی و سازگاری سیستم: شما باید بین خروجی های فرکانس استاندارد VW و انواع Smart دیجیتال (RS-485 / SDI-12) تصمیم بگیرید. سنسورهای هوشمند امکان سیم کشی اتوبوس چند نقطه ای را فراهم می کنند. این معماری دیجیتال می تواند هزینه های سنگین کابل را تا 60 درصد در آرایه های حسگر بزرگ کاهش دهد. به عنوان یک نکته عملی، واحدهای بازخوانی Kingmach و دیتالاگرها به صورت کارخانه ای با سری حسگرهای JMZX مطابقت دارند که خطرات یکپارچه سازی سیستم را به طور کامل حذف می کند.

برای ردیابی کامل نیروی کابل، نظارت بر کرنش خود را با لودسل های توخالی تکمیل کنید - در راهنمای سلول بار توخالی ما بیشتر بیاموزید →سلول های بار توخالی برای نظارت بر کابل و لنگر پل: راهنمای انتخاب و مشخصات

تطبیق کرنش سنج ها با نوع پروژه: از پایش پل تا مهندسی ژئوتکنیک

تطبیق سنسور مناسب با کاربرد خاص، مشخصه نظارت موثر بر سلامت سازه است. حوزه های مختلف مهندسی عمران نیازمند رویکردهای اندازه گیری مجزا هستند.

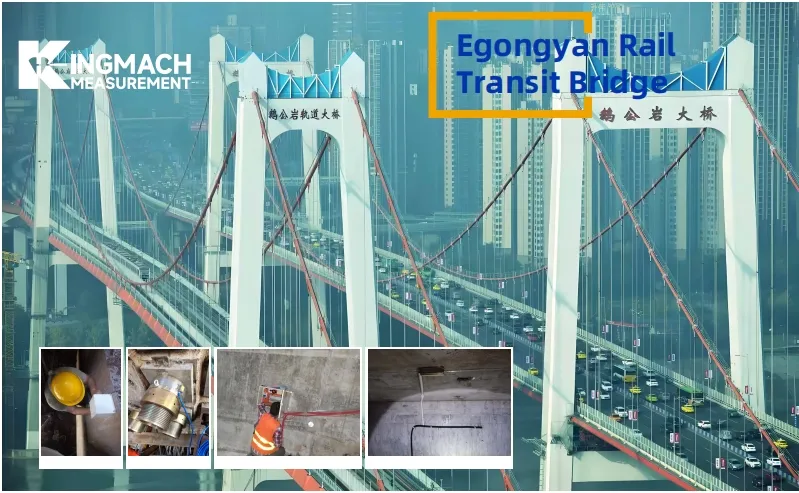

نظارت بر پل: پروژه های پل نیازمند یک رویکرد چند وجهی هستند. مهندسان گیج‌های تعبیه‌سازی را در بخش‌های عرشه بتنی ریخته‌اند و فشارسنج‌های میلگرد را روی آرماتور فولادی می‌چسبانند تا پاسخ‌های بار زنده و خزش طولانی‌مدت بتن را اندازه‌گیری کنند. به طور همزمان، تکنسین ها از سنج های جوشکاری شده روی تیرهای اصلی فولادی برای ردیابی چرخه های خستگی مداوم استفاده می کنند.

تونل و سازه‌های زیرزمینی: محیط‌های زیرزمینی با رطوبت بالا و آب‌های زیرزمینی خورنده چالش‌های شدیدی را ایجاد می‌کنند. این شرایط نیازمند گیج های تعبیه شده کاملاً مهر و موم شده و ضد آب است. علاوه بر این، استفاده از سیم کشی اتوبوس هوشمند به طور قابل توجهی پیچیدگی نصب را در سرفصل های تونل محدود کاهش می دهد.

سدها و دیوارهای حائل هیدروالکتریک: نظارت بر سد به شدت به سنسورهای تعبیه شده در عمق بدنه بتنی متکی است. محفظه های ضد آب به راحتی زیر آب زیر آب سنگین را تحمل می کنند. قابلیت انتقال سیگنال های فولکس واگن از راه دور، مهندسان را قادر می سازد تا آرایه های حسگر عظیمی را در سرتاسر سطح سد بدون نصب تکرارکننده های سیگنال میانی ایجاد کنند.

ساختمان های بلند و گودال های فونداسیون: ایمنی در حین حفاری شهری بسیار مهم است. فشارسنج های میلگرد جوش داده شده بر روی قفس های ستون و دیوارهای برشی داده های توزیع بار در زمان واقعی را با پیشرفت مراحل ساخت و ساز ارائه می دهند.

شیب های جانبی و پروژه های ژئوتکنیکی: پایداری شیب مستلزم نظارت مستمر است. مهندسان برای نظارت بر تغییر شکل سطح و تنش دیوار حائل، گیج‌های نصب‌شده یا تعبیه‌شده را در پوشش‌های شاتکریت نصب می‌کنند.

سازه های برج بادی: توربین های بادی بارهای چرخه ای عظیم را تحمل می کنند. گیج های جوشکاری شده سطحی متصل به بخش های برج فولادی به طور موثر خستگی خمشی و کرنش های دینامیکی ناشی از باد را کنترل می کنند.

فراتر از سنسور: چگونه فشار سنج ها در یک سیستم کامل داده SHM قرار می گیرند

شما همیشه باید یک کرنش سنج را به عنوان یک تکه از یک اکوسیستم تکنولوژیکی بزرگتر ببینید. سنسور به سادگی به عنوان نقطه مبدا داده عمل می کند. دقت ذاتی گیج تنها در صورتی مهم است که کل زنجیره انتقال آن داده ها را بدون ایجاد نویز الکتریکی یا از دست دادن سیگنال حفظ کند.

کابل های ابزار دقیق نقش بزرگی در وفاداری داده ها دارند. شما باید از کابل های حفاظ دار و با امپدانس همسان که به طور خاص برای سنسورهای سیم ارتعاشی طراحی شده اند استفاده کنید. کابل‌های باکیفیت از تخریب سیگنال حتی در مسیرهای انتقال بیش از 1000 متر جلوگیری می‌کنند.

بعد، شما باید سخت افزار اکتساب را در نظر بگیرید. دیتا لاگرهای خودکار و واحدهای بازخوانی Kingmach از نظرسنجی چند کاناله پشتیبانی می کنند. آنها به مهندسان اجازه می دهند آستانه های زنگ دقیق را پیکربندی کنند و از گزینه های تله متری از راه دور، از جمله شبکه های 4G، WiFi و LoRa استفاده کنند.

در نهایت، نرم افزار تجسم، فرکانس های خام را به بینش های عملی تبدیل می کند. داشبوردهای دیجیتال بی‌درنگ روند کرنش، مقادیر تنش اصلاح‌شده با دما و سطوح هشدار خودکار را نمایش می‌دهند. این ادغام نظارت ساختاری از راه دور 24/7 را بدون مراقبت امکان پذیر می کند. تعیین سنسورها، کابل‌ها، لاگرها و نرم‌افزار شما از یک تامین‌کننده، عدم تطابق پروتکل‌های ارتباطی را از بین می‌برد و زمان راه‌اندازی را به شدت کاهش می‌دهد.

هنگام تهیه کرنش سنج از یک تامین کننده بین المللی به دنبال چه چیزی باشید

تیم های تدارکات هنگام ارزیابی تامین کنندگان بین المللی برای سنسورهای نظارت بر سلامت ساختاری با چالش های منحصر به فردی روبرو هستند. شما باید فراتر از مشخصات ساده محصول نگاه کنید و قابلیت اطمینان عملیاتی تامین کننده را ارزیابی کنید.

اولاً، گواهینامه های شخص ثالث اهمیت زیادی دارند. باید روی سوابق کالیبراسیون قابل ردیابی و رعایت دقیق استانداردهای صنعت شناخته شده اصرار کنید. محصولات تایید شده به طور قابل توجهی خطرات تایید پروژه شما را کاهش می دهند. دوم، شما باید قابلیت اطمینان تحویل را ارزیابی کنید. یک تامین‌کننده ایده‌آل، مدل‌های استاندارد موجود در انبار را برای ارسال سریع در حالی که به برنامه‌های تحویل قراردادی دقیق برای سفارش‌های سفارشی در مقیاس پروژه پایبند است، حفظ می‌کند.

سوم، پشتیبانی جامع پس از فروش، تولیدکنندگان معتبر را از توزیع کنندگان صرف جدا می کند. به دنبال تامین کنندگانی باشید که خط تلفن فنی 24/7 با زمان پاسخ سریع اولیه ارائه می دهند. این پشتیبانی زمانی ارزشمند می شود که پروژه های راه دور با ناهنجاری های داده غیرمنتظره مواجه شوند. چهارم، قابلیت های سفارشی سازی آنها را ارزیابی کنید. پروژه هایی که در آب و هوای شدید یا فضاهای محدود واقع می شوند اغلب به طول سنج مناسب، مواد مسکن تخصصی یا انواع اتصال دهنده های غیر استاندارد نیاز دارند. در نهایت، انتخاب یک تامین کننده تک منبعی که حسگرها، کابل ها، لاگرها و نرم افزارها را تحت یک سیستم مدیریت کیفیت یکپارچه تولید می کند، مسئولیت کامل را تضمین می کند.

انتخاب درست: خلاصه تصمیم گیری سریع و قدم بعدی شما

انتخاب کرنش سنج کامل یک فرآیند روشمند است. شما باید مواد میزبان را تجزیه و تحلیل کنید، مرحله نصب را شناسایی کنید، مشخصات فنی را تأیید کنید و از سازگاری کامل سیستم اطمینان حاصل کنید. بهترین فشار سنج به ندرت ارزان ترین گزینه یا با چشمگیرترین مشخصات آزمایشگاهی است. درعوض، حسگر مناسب، حسگر مناسبی با محیط ساختاری شما و مدت زمان نظارت طولانی مدت است.

آیا مطمئن نیستید که کدام مدل سنسور برای پروژه خاص شما مناسب است؟ به توصیه حسگر برای پروژه خود نیاز دارید؟ نیازهای خود را به اشتراک بگذارید - مهندسان Kingmach ظرف 24 ساعت پاسخ می دهند. 🔗 [ درخواست مشاوره رایگان پروژه → ]

سوالات متداول

1. تفاوت اصلی بین کرنش سنج های روی سطح و تعبیه شده چیست؟

تکنسین ها با استفاده از پیچ و مهره یا چسب، گیج های سطحی را به بیرون سازه های موجود متصل می کنند. برعکس، تیم‌های ساختمانی در مرحله ساخت‌وساز جدید، گیج‌های تعبیه را مستقیماً به بتن مرطوب می‌اندازند.

2. آیا گیج های فشار سیم ارتعاشی می توانند دما را اندازه گیری کنند؟

بله. اکثر گیج های فشار سیم ارتعاشی با کیفیت بالا شامل یک ترمیستور داخلی هستند. این مولفه دمای محلی را اندازه گیری می کند و به نرم افزار نظارتی شما اجازه می دهد تا به طور خودکار خوانش کرنش را برای انبساط و انقباض حرارتی تصحیح کند.

3. چرا از گیج جوشکاری شده روی سطح بر روی گیج نصب شده با چسب استفاده کنیم؟

گیج های جوشی سطحی با سازه های فولادی لخت پیوند متالورژیکی و دائمی ایجاد می کنند. این اتصال جوش داده شده پایداری طولانی مدت عالی را در محیط های خشن، مرطوب یا زیر آب که در نهایت چسب های شیمیایی تخریب می شوند، فراهم می کند.

4. حسگر سیم ارتعاشی تا کجا می تواند سیگنال خود را ارسال کند؟

از آنجایی که سنسورهای سیم ارتعاشی به جای ولتاژ، فرکانس تولید می کنند، در برابر تغییرات مقاومت کابل مقاومت می کنند. با کابل کشی محافظ مناسب، آنها می توانند سیگنال های دقیق را در فواصل بیش از 1000 متر بدون تقویت کننده های خارجی ارسال کنند.

5. حسگر سیم ارتعاشی "هوشمند" چه کار می کند؟

سنسورهای هوشمند از پروتکل‌های دیجیتال (مانند RS-485 یا SDI-12) استفاده می‌کنند و آدرس‌های دیجیتال منحصربه‌فردی را دارند. این به مهندسان اجازه می دهد تا چندین سنسور را در امتداد یک اتوبوس کابلی متصل کنند و پیچیدگی سیم کشی و هزینه مواد را به شدت کاهش می دهد.

6. آیا می توان از کرنش سنج های ارتعاشی سیمی در کنار لودسل استفاده کرد؟

بله. کرنش سنج های ارتعاشی سیم و لودسل ها معمولاً با هم در پایش سازه ای و ژئوتکنیکی استفاده می شوند. لودسل ها نیروی اعمال شده را اندازه گیری می کنند، در حالی که کرنش سنج ها تغییر شکل مواد را اندازه گیری می کنند و داده های تکمیلی را برای ارزیابی کامل تر عملکرد سازه ارائه می دهند.

7. چگونه می توان تأیید کالیبراسیون میدانی را بدون کالیبراسیون مجدد کارخانه انجام داد؟

راستی‌آزمایی میدانی را می‌توان با بررسی قرائت‌های صفر، مقایسه اندازه‌گیری‌ها با بارهای مرجع شناخته شده، بررسی روند داده‌های تاریخی، یا بررسی متقاطع با سنسورهای دیگر انجام داد. این روش‌ها به شناسایی انحراف احتمالی بین فواصل کالیبراسیون رسمی بدون نیاز به کالیبراسیون مجدد کارخانه کمک می‌کنند.

---

نوشته شده توسط تیم مهندسی Kingmach - از پروژه های زیرساختی در سراسر جهان از سال 2001 پشتیبانی می کند
