نحوه انتخاب لودسل مناسب: راهنمای انتخاب مهندس ژئوتکنیک

یک لودسل ناهماهنگ در پروژه نظارت بر لنگر سد نه تنها داده های بد تولید می کند بلکه یک مسئولیت ایمنی ایجاد می کند. رانش داده بی سر و صدا جمع می شود. هشدارهای حیاتی از دست می‌روند. در نهایت، تیم‌ها در اواسط پروژه با ابزارسازی مجدد پرهزینه مواجه می‌شوند. این سناریو یک واقعیت سخت در مهندسی ژئوتکنیک را برجسته می کند. لودسل اجزای قابل تعویض نیستند. انتخاب نوع اشتباه منجر به به خطر افتادن یکپارچگی داده ها، تاخیر در پروژه یا خطرات ایمنی جدی می شود. باید بدانید که چگونه لودسل مناسب را برای برنامه خاص خود انتخاب کنید. این مقاله چارچوب تصمیم گیری عملی را برای مهندسان و تیم های تدارکات ارائه می دهد تا حسگرهای نظارت سازه را با اطمینان مطلق انتخاب کنند.

یک لودسل واقعاً چه چیزی را اندازه می‌گیرد (و چه چیزی را نمی‌کند)

اجازه دهید شفافیت اساسی را ایجاد کنیم. یک لودسل نیروی مکانیکی را به یک سیگنال الکتریکی قابل اندازه گیری تبدیل می کند. این فقط "وزن" را اندازه گیری نمی کند. شما باید بین اندازه گیری نیرو، اندازه گیری فشار و اندازه گیری جابجایی تمایز قائل شوید. تلفیق این مفاهیم متمایز اغلب به عدم تطابق ابزار منجر می شود.

در پایش ژئوتکنیکی و سازه ای، لودسل سیم ارتعاشی انتخاب غالب است. این به طور قابل توجهی با انواع کرنش سنج که معمولا در تنظیمات صنعتی استاندارد یافت می شود متفاوت است. علاوه بر این، صنعت اکنون بین لودسل های معمولی و "هوشمند" تمایز قائل می شود. حسگرهای هوشمند دارای پردازش سیگنال داخلی، خروجی دیجیتال و قابلیت‌های چند پارامتری هستند. اکنون که عملکرد اصلی آنها را درک کردیم، باید محیط عملیاتی را ارزیابی کنیم.

عامل تصمیم 1: ابتدا محیط اندازه گیری خود را تعریف کنید

قبل از در نظر گرفتن نوع لودسل باید محیط اندازه گیری خود را تعریف کنید. این رویکرد فرآیند انتخاب را دوباره چارچوب می‌دهد و فراتر از مقایسه‌های برگه مشخصات عمومی است.

محیط های تماس با خاک و سنگ نیاز به طرح های خاصی دارند. سلول‌های فشار زمین به طراحی‌هایی با سطح مسطح و مسطح برای متوسط ​​کردن غلظت تنش نیاز دارند. خانواده سلول فشار زمین Kingmach (نوع vw و هوشمند) دقیقاً به این هدف عمل می کند. یک سلول نقطه بار خوانش سیستماتیک نادرست در مواد پر می دهد. میله لنگر، شمع، و محیط های پس کششی اشکال مختلفی را دیکته می کنند. لودسل های توخالی یا جامد باید دقیقاً با قطر پیچ یا کابل و مقدار پیش تنش هماهنگ شوند.

قالب های سازه ای و کارهای موقت نیازمند حسگرهای قوی هستند. نیروی سنج محوری قالب، مانند نیروی سنج محوری قالب هوشمند (VW) JMZX-39XXHAT ، قابلیت خواندن سریع و تحمل حمل ناهموار را فراهم می کند. شرایط آب و فشار دیفرانسیل به پیزومترها و سطح سنج فشار تفاضلی آب نیاز دارد. مهندسان اینها را زمانی مشخص می کنند که «نیرو» هیدرواستاتیک باشد. به یاد داشته باشید که محیط های صنعتی و ژئوتکنیکی تفاوت های اساسی دارند. ماندگاری نصب، مدت زمان قرار گرفتن در معرض، ارتعاش، و زمینه نظارتی همه بر اساس محیط تغییر می کنند.

5 سوالی که قبل از اینکه مشخص کنید باید به آنها پاسخ دهید

قبل از مشخص کردن مدل لودسل، به این 5 سوال محیطی پاسخ دهید:

1. چه ماده ای اطراف سنسور را احاطه کرده است؟
2. آیا بار پویا است یا استاتیک؟
3. آیا سنسور با غوطه ور شدن مواجه می شود یا رطوبت؟
4. برنامه نظارت تا چه زمانی ادامه خواهد داشت؟
5. محدودیت فضا برای نصب چیست؟

نوع محیط		نوع سنسور توصیه شده	مدل نمونه Kingmach
ژئوتکنیک	تماس با خاک و پر (خاکریز، دیوارهای حائل، سازه های مدفون)	سلول فشار زمین با سطحی مسطح	VW و سلول فشار زمین نوع هوشمند
	میله لنگر، شمع و پس کشش (پیچ های سنگی، لنگرهای زمین، کابل های پیش تنیده)	لودسل توخالی	لودسل توخالی JMZX-3XXXHAT
ساختاری	پایه های عمیق و پایه های فولادی تونل (بندهای مهاربندی، دنده های فولادی، آسترهای تونل)	نیروی محوری / بار سنج (نصب از نوع پنجه ای)	بار سنج نیروی محوری (VW و نوع هوشمند) JMZX-38XXHAT
	قالب بندی سازه و کارهای موقت (ریختن بتن، کاذب، قاب های نگهدارنده)	نیروی سنج محوری قالب	نیروی سنج محوری قالب هوشمند (VW) JMZX-39XXHAT
	فشرده سازی بین سطوح سفت و سخت (بلبرینگ پل، پایه ستون، قاب تست بار)	سلول بار جامد	سلول بار جامد لودسل جامد JMZX-34XXHAT
آب/فشار	فشار آب منفذی در خاک اشباع (خاکریزها، هسته سدها، شیب ها، پر کردن)	پیزومتر	پیزومترهای هوشمند (VW) JMZX-55XXHAT

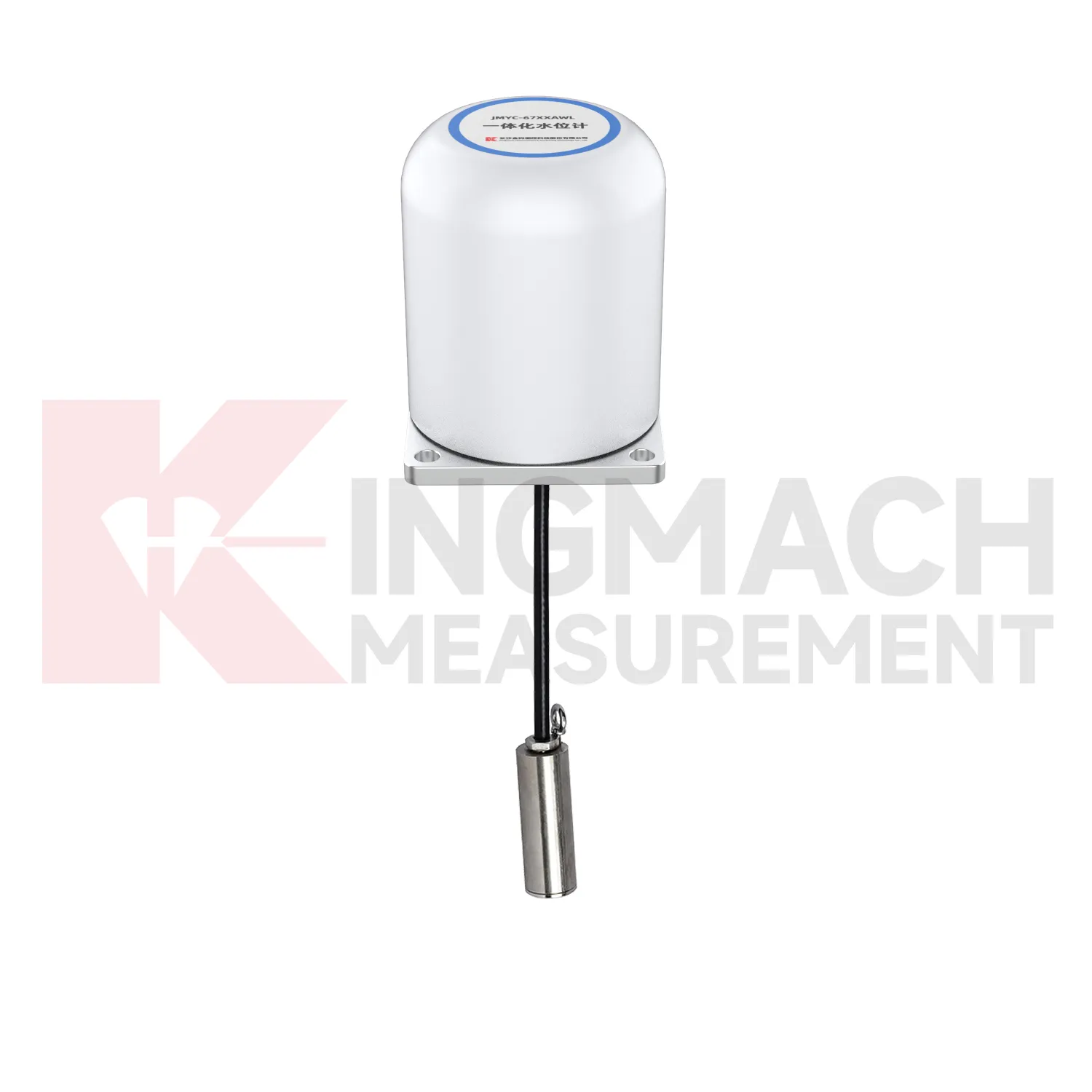

	سطح آب زیرزمینی در گمانه ها و چاه ها (بررسی محل، کنترل آبگیری، نشت سد)	سطح سنج فشار دیفرانسیل آب	فشارسنج تفاضلی سطح آب
صنعتی/دقیق	سیستم های مکانیکی فشرده (سطوح ساختاری باریک، اجزای نازک، ادغام در فضای تنگ)	سنسور بار سلولی کرنش سنج (کوچک شده)	سنسور بار سلولی استرین گیج
صنعتی	معدن و حفاری های زیرزمینی (تیرهای پشتیبان، عناصر تقویت کننده، مناطق فشار سنگ)	سنسور بار سلولی کرنش سنج روی اعضای پشتیبانی/تقویت کننده	سنسور بار سلولی استرین گیج

کل محصول کینگ ماچ لودسل را کاوش کنید: دسته سلول بارگذاری

عامل تصمیم 2: نوع سلول بار را با پیکربندی نیرو مطابقت دهید

در مرحله بعد، باید نوع لودسل را با پیکربندی نیروی خاص مطابقت دهید.

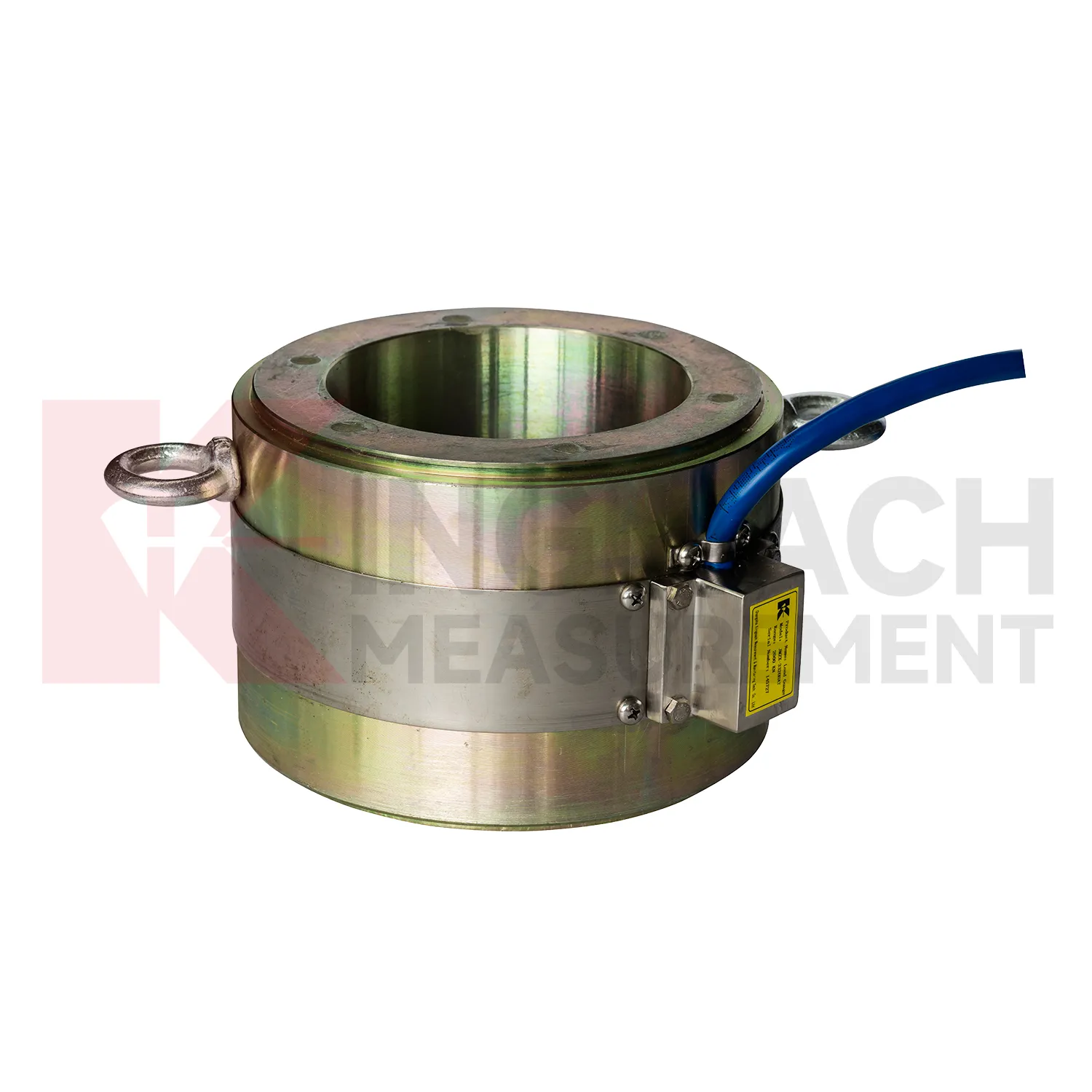

• سلول های بار توخالی (به عنوان مثال، JMZX-3XXXHAT ): اینها دارای طراحی سوراخی برای میله های لنگر، پیچ سنگی و سر شمع هستند. نیرو مستقیماً از مرکز عبور می کند. آنها برای نظارت پس از نصب بدون ایجاد اختلال در عضو ساختاری ایده آل هستند.
• سلول های بار جامد (به عنوان مثال، JMZX-34/35/36XXHAT ): این عناصر فشاری ستونی بین سطوح ساختاری قرار می گیرند. سلول خود به یک درج باربر تبدیل می شود. آنها کاملاً با محدوده ظرفیت بالاتر مطابقت دارند.

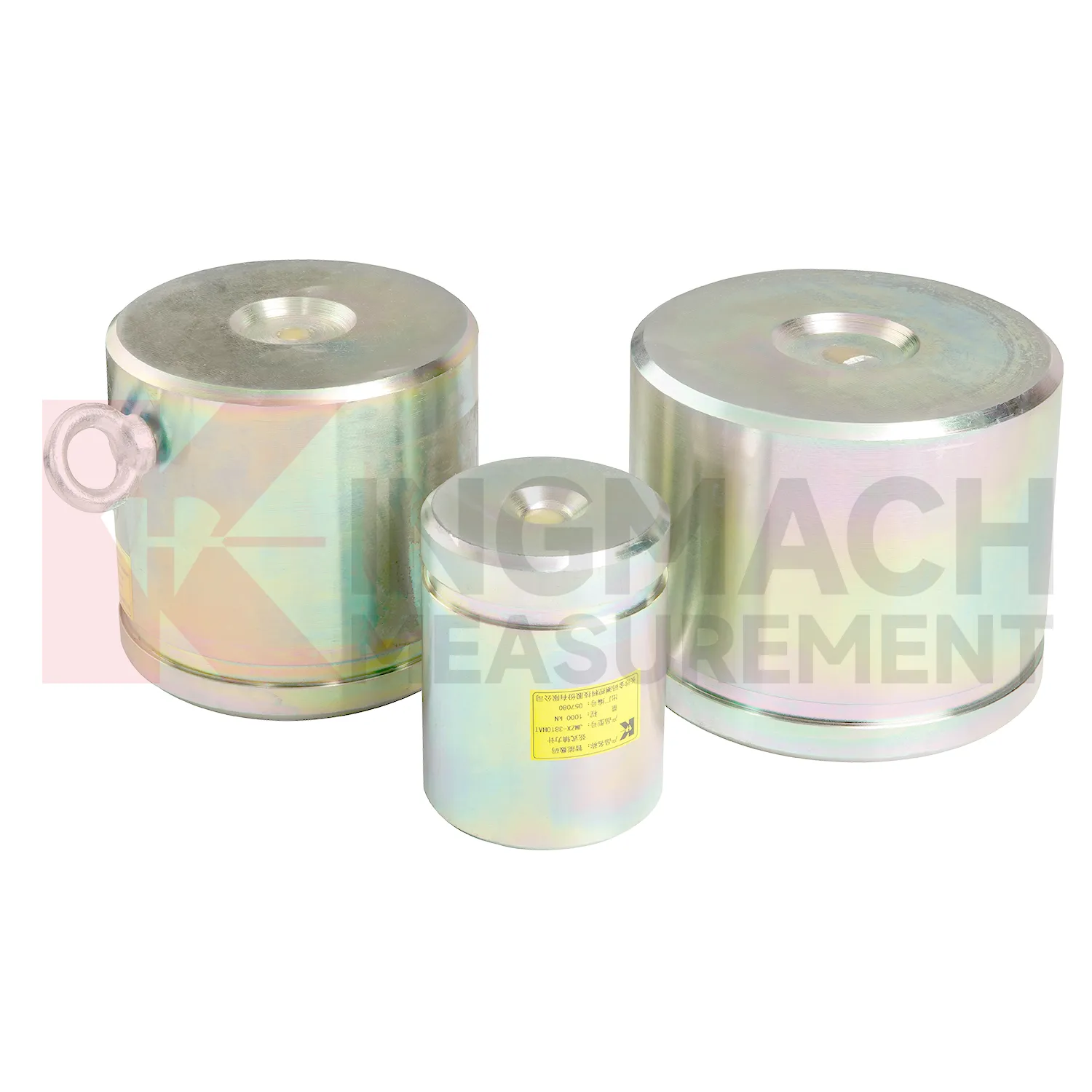

• بار سنج های نیروی محوری (به عنوان مثال، JMZX-38XXHAT ): مهندسان این موارد را برای نظارت بر کابل و استارت بهینه می کنند. آنها تغییرات پیش از استرس را در طول زمان ثبت می کنند. این عملکرد برای عملکرد بلند مدت پل و دیوار حائل حیاتی است.
• سلول های فشار زمین (به عنوان مثال، JMZX-50/51XXAT ): این سلول های مسطح با قطر بزرگ تنش سطح مشترک خاک-ساختار را اندازه گیری می کنند. نوع بزرگ "51" کاربردهای خاکریزی و سد را با بار بالا مدیریت می کند.

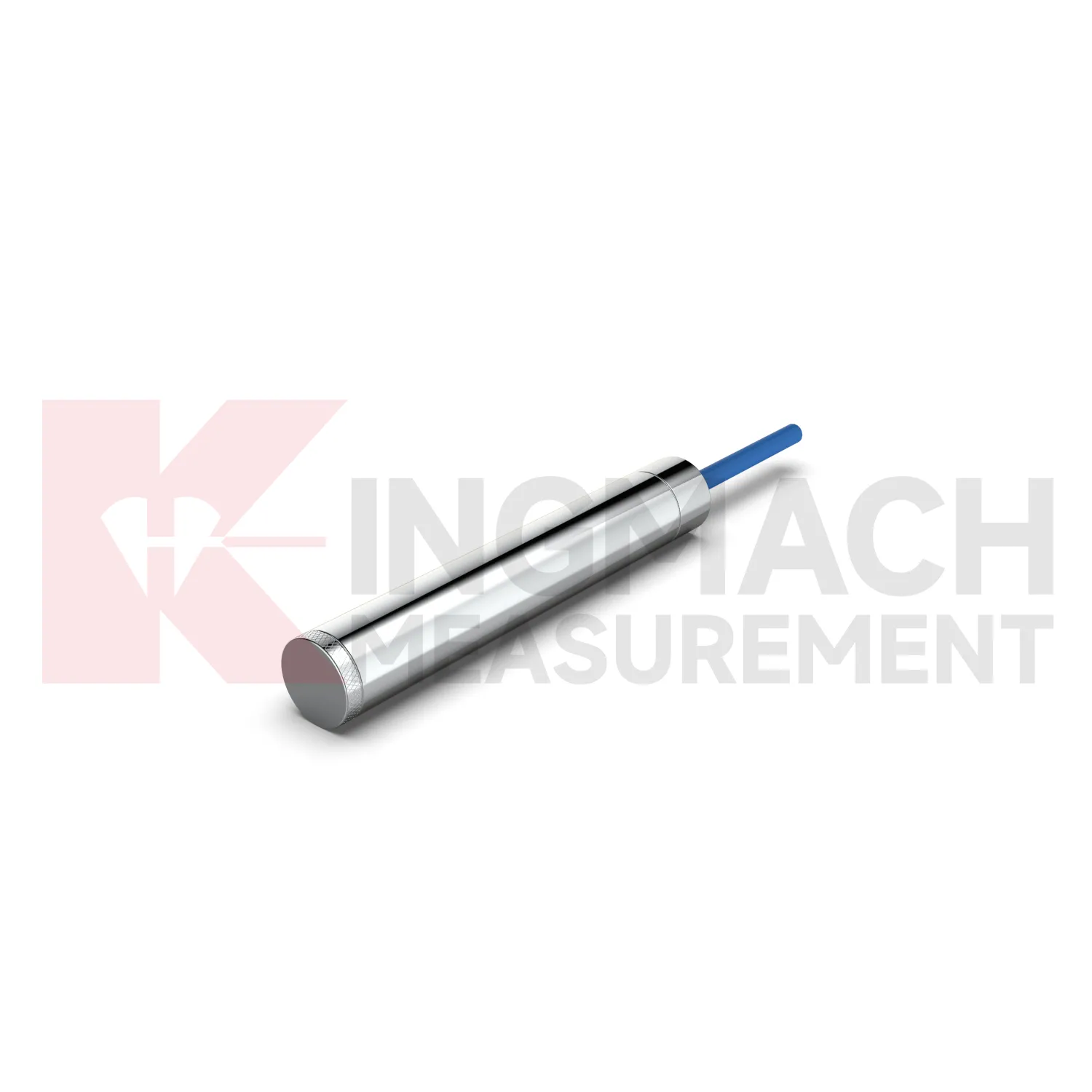

• پیزومترها (به عنوان مثال JMZX-55XXHAT ): مهندسان اینها را زمانی انتخاب می کنند که "بار" فشار آب باشد. انواع سیم های ارتعاشی هوشمند نظارت طولانی مدت آب زیرزمینی و فشار منفذی را انجام می دهند.

عامل تصمیم 3: ظرفیت، دقت، و دام بیش از حد مشخصات

ظرفیت را با دقت نشان دهید تا از اشتباه رایج تدارکات ناشی از تعیین بیش از حد جلوگیری شود. بسیاری از تیم ها بر اساس حداکثر ظرفیت به جای محدوده عملیاتی واقعی خرید می کنند. به عنوان مثال، قرار دادن یک سلول 5000 کیلونیوتن در یک برنامه کاربردی 400 کیلونیوتن، آن را مجبور می کند تا در کمترین 8 درصد محدوده خود کار کند. قدرت تفکیک پذیری و تکرارپذیری به شدت در محدوده افراطی کاهش می یابد. به عنوان یک قاعده کلی، سلولی را انتخاب کنید که بار عملیاتی مورد انتظار بین 40 تا 80 درصد ظرفیت نامی آن باشد.

شما همچنین باید کلاس های دقت را درک کنید. دقت آزمایشگاهی به شدت با دقت نصب شده متفاوت است. اثرات دما، بارگذاری غیرعادی و طول کابل عملکرد میدان را تغییر می دهد. سلول های برد وسیع، مانند JMYC-67XXAWL فشارسنج تفاضلی، انعطاف پذیری را ارائه دهید. شما باید ارزیابی کنید که چه زمانی در هزینه صرفه جویی می کنند در مقابل زمانی که وضوح را قربانی می کنند. در نهایت، ثبات طولانی مدت را در نظر بگیرید. سنسورهای سیم ارتعاشی رفتار خزش و رانش صفر عالی را در برنامه‌های نظارت چند ساله نشان می‌دهند. آنها معمولاً در این سناریوها از انواع کرنش سنج مقاومتی بهتر عمل می کنند.

عامل تصمیم 4: سنجش متعارف در مقابل سنجش هوشمند

شما باید تصمیم بگیرید که چه زمانی اطلاعات داخلی اهمیت دارد. سنسورهای سیم ارتعاشی معمولی یک سیگنال فرکانس را تولید می کنند. آنها نیاز به بازخوانی خارجی یا ثبت داده دارند. آنها کمترین هزینه واحد، قابلیت اطمینان بالا و چندین دهه عملکرد ثابت شده را ارائه می دهند.

برعکس، سنسورهای هوشمند (HAT) حاوی یک ریزپردازنده داخلی هستند. این پردازنده تهویه سیگنال، جبران دما و خروجی دیجیتال RS-485/SDI-12 را کنترل می کند. این هوشمندی باعث حذف نویز در طول کابل کشی طولانی در سایت های بزرگ می شود. شما باید حسگرهای هوشمند را برای آرایه های بزرگ از 20 ابزار یا بیشتر انتخاب کنید. آنها همچنین در سایت‌ها یا پروژه‌های راه دور که نیاز به ادغام مستقیم با پلتفرم‌های داده SCADA یا IoT دارند، سرآمد هستند. حسگرهای معمولی برای برنامه های خواندن دستی یا تعداد سایت های کوچک کافی هستند. کل هزینه مالکیت را با دقت در نظر بگیرید. سنسورهای هوشمند هزینه اولیه بیشتری دارند، اما تعداد کانال های ثبت داده، پیچیدگی سیم کشی و بازدیدهای تعمیر و نگهداری را در یک دوره نظارت معمولی 5 ساله کاهش می دهند.

عامل تصمیم 5: یکپارچه سازی سیستم

لودسل کل سیستم نیست. یک لودسل به تنهایی داده تولید می کند، اما یک سیستم نظارتی بینش تولید می کند. شما باید بازخوانی‌ها، ثبت‌کننده‌های داده، نرم‌افزار تجسم و آستانه‌های هشدار را به طور مشترک مشخص کنید.

ابتدا از سازگاری سیگنال اطمینان حاصل کنید. نوع خروجی باید کاملاً با سیستم اکتساب داده مطابقت داشته باشد. ملاحظات کابل کشی به همان اندازه حیاتی هستند. طول کابل را در برابر کاهش احتمالی سیگنال ارزیابی کنید. از کابل ابزار زرهی برای دویدن در زیر زمین یا زیر آب استفاده کنید. به مکانیسم های تجسم و هشدار فکر کنید. داشبوردهای خودکار خوانش بار خام را به اطلاعات ایمنی قابل اجرا تبدیل می کنند. این هوشمندی برای پایش سد، مدیریت گودال پایه و سلامت پل حیاتی است. به دنبال بسته های راه حل خاص پروژه باشید که متناسب با نوع زیرساخت شما باشد.

چک لیست انتخاب عملی

اشتباهات رایج در انتخاب (و نحوه اجتناب از آنها)

1. تمرکز اشتباه بر صنعت: تعیین لودسل های صنعتی برای کاربردهای ژئوتکنیکی خطرناک است. آنها دارای ضریب فرم اشتباه، درجه بندی حفاظتی ناکافی و فاقد داده های پایداری طولانی مدت هستند.

2. نادیده گرفتن روش نصب: یک سلول توخالی به تراز محوری کامل نیاز دارد. یک خدمه بی تجربه می تواند خطاهای بار غیرعادی ایجاد کند که داده ها را در طول عمر نظارت خراب می کند.

3. خرید در قیمت واحد: خرید صرفاً بر اساس قیمت هر سنسور در حالی که نادیده گرفتن کل هزینه سیستم ابزار دقیق منجر به بیش از حد بودجه می شود.

4. اکتساب داده های پس از تفکر: در نظر گرفتن سیستم جمع آوری داده ها به عنوان یک فکر بعدی، شکاف های سازگاری گسترده ای ایجاد می کند.

5. غفلت از نگهداری: عدم برنامه ریزی برای کالیبراسیون مجدد یا جایگزینی سنسور در برنامه های نظارت بر ایمنی سد 10 تا 20+ سال، ایمنی طولانی مدت را به خطر می اندازد.

سنسور راست، پروژه مناسب، شریک مناسب

انتخاب سنسور مناسب موفقیت پروژه شما را تضمین می کند. شما باید محیط اندازه گیری خود را تعریف کنید، با پیکربندی نیرو مطابقت دهید، محدوده ظرفیت را بهینه کنید، سطح هوشمندی مناسب را انتخاب کنید و یکپارچه سازی سیستم خود را به دقت برنامه ریزی کنید. پروژه های پیچیده به جای مقایسه ساده دیتاشیت، از گفتگوهای اولیه مهندسی سود زیادی می برند.

تیم فنی Kingmach بررسی رایگان نیاز پروژه را ارائه می دهد. پارامترهای پروژه خود را ارسال کنید و مشخصات سنسور توصیه شده را ظرف 48 ساعت دریافت کنید.→ [دریافت یک توصیه فنی رایگان]

این مشاوره رایگان به اطمینان از انتخاب بهینه ابزار کمک می کند. شما می توانید مطالعات موردی پروژه مربوطه ما را بررسی کنید تا تعامل خود را عمیق تر کنید. جامع ما را مرور کنید Load Cell برای پیدا کردن ابزار دقیق برای نیازهای خود ما خدمات پشتیبانی طولانی مدت و کالیبراسیون قوی را برای محافظت از زیرساخت شما ارائه می دهیم.
