کاربردهای کرنش سنج در ساخت و ساز: مزایای کلیدی توضیح داده شده است

هر شکست سازه‌ای بزرگ در ساخت‌وسازهای مدرن یک علامت هشدار مشترک دارد - یکی که بی‌صدا، هفته‌ها یا ماه‌ها قبل از ترک خوردن بتن یا کمانش فولاد وارد می‌شود. این هشدار یک تغییر در کرنش بود: یک تغییر شکل نامرئی که در ماده تحت بار جمع می شود. مشکل این نبود که ساختار نتوانست ارتباط برقرار کند. مشکل این بود که کسی گوش نمی داد.

کرنش سنج ها آن را تغییر می دهند. آنها ابزار منفعل نیستند. آنها سیستم هشدار اولیه صنعت ساخت و ساز هستند - حسگرهایی که استرس مکانیکی نامرئی را به داده های قابل اندازه گیری و عملی تبدیل می کنند. مهندسانی که آنها را به کار می گیرند صرفاً اعداد جمع آوری نمی کنند. آنها در حال گسترش توانایی خود برای دیدن درون ساختاری هستند که پس از ساخته شدن، نسبت به سایر روش های بازرسی مبهم می شود.

این مقاله توضیح می‌دهد که کرنش سنج‌ها کجا در ساخت‌وساز استفاده می‌شوند، چه مزایای خاصی را برای تیم‌های پروژه و صاحبان دارایی‌ها ارائه می‌کنند، و چگونه می‌توان نوع مناسب را برای هر کاربرد معین انتخاب کرد.

یک استرین گیج در واقع چه کاری انجام می دهد؟

قبل از بررسی کاربردها، روشن شدن اینکه کرنش چیست - و چرا اندازه‌گیری آن اهمیت دارد، کمک می‌کند.

همه سازه ها در صورت قرار گرفتن در معرض وزن، تغییر شکل های جزئی را تجربه می کنند. عبور کامیون از تیر پل باعث خم شدن تیر به سمت پایین می شود. ساخت و ساز ساختمان باعث می شود شمع بتنی تحت فشار قرار گیرد. یک دیوار حائل خم می شود زیرا کار خاکبرداری در طرف مقابل آن انجام می شود. دانشمندان کرنش را به عنوان تغییر شکلی که در مواد رخ می‌دهد تعریف می‌کنند که آن‌ها را از طریق microstrain(με) اندازه‌گیری می‌کنند تا حرکات پنهانی را که افراد نمی‌توانند مشاهده کنند، مطالعه کنند.

یک کرنش سنج این تغییرات را تشخیص داده و آنها را به سیگنال الکتریکی تبدیل می کند. کرنش سنج به عنوان یک ابزار اندازه گیری عمل می کند که به طور مداوم حرکات ساختاری را با تشخیص امتداد و فشرده سازی با دقت یک میکرو کرنش دنبال می کند.

پرکاربردترین نوع در ساخت و سازهای عمرانی و ژئوتکنیکی است کرنش سنج سیم ویبره (VW).  . اصل عملکرد آن ظریف است. یک سیم فولادی تنیده در داخل حسگر با فرکانس طبیعی می لرزد. هنگامی که ساختار اطراف تغییر شکل می‌دهد، کشش سیم تغییر می‌کند و فرکانس تشدید آن تغییر می‌کند. این تغییر فرکانس مستقیماً به خواندن کرنش ترجمه می شود. از آنجایی که فرکانس در برابر رانش مقاومت کابل و تغییرات ولتاژ مصون است، گیج‌های فولکس واگن دقت را در طول کابل‌های بیش از 1000 متر و دوره‌های اندازه‌گیری در طول دهه‌ها حفظ می‌کنند - دو شرایطی که معمولاً گیج‌های فویل مقاومتی را برای نظارت دائمی زیرساخت رد می‌کنند.

با ایجاد این پایه، اینجاست که این سنسورها مهمترین کار خود را انجام می دهند.

جایی که از کرنش سنج ها در ساخت و ساز استفاده می شود - شش کاربرد حیاتی

1. پل ها و سازه های مرتفع

کرنش سنج های سطحی و جوش داده شده روی تیرهای پل، دال های عرشه و نواحی بلبرینگ پاسخ بار زنده، چرخه حرارتی و خزش طولانی مدت را دنبال می کنند. برای پل‌های قدیمی که با افزایش بار ترافیکی یا مقاوم‌سازی لرزه‌ای مواجه هستند، این داده‌ها تصمیمات رتبه‌بندی بار را با شواهد ساختاری واقعی به جای مفروضات مهندسی محافظه‌کارانه اطلاع می‌دهند. همچنین بخش هایی را شناسایی می کند که غلظت کرنش های غیرعادی را تجربه می کنند - اولین شاخص آسیب خستگی موضعی.

2. ریختن بتن و سازه های انبوه

کرنش سنج های جاسازی شده به طور مستقیم در طول ساخت و ساز به بتن تازه ریخته می شوند. آن‌ها تنش‌های پخت، گرادیان‌های حرارتی در بتن توده‌ای و نشست طولانی‌مدت را کنترل می‌کنند - همه فرآیندهایی که پس از اتمام ریختن کاملاً غیرقابل دسترسی هستند. در ساخت سد، تکیه گاه های پل ضخیم، و دال های پی بزرگ، شیب های حرارتی داخلی در طول هیدراتاسیون می تواند تنش های کششی ایجاد کند که بتن را از داخل ترک می دهد. سنج‌های تعبیه‌شده این شرایط را در زمان واقعی شناسایی می‌کنند و به پیمانکاران اجازه می‌دهند تا مراحل پخت را قبل از آسیب‌دیدگی تنظیم کنند. این امر باعث می‌شود نظارت بر تعبیه یک ابزار کنترل کیفیت در طول ساخت باشد، نه فقط یک ابزار بازرسی پس از آن.

3. پایه های عمیق و سیستم های شمع

کرنش‌سنج‌های میلگرد در طول مونتاژ قفس شمع در راستای میلگردهای تقویت‌کننده نصب می‌شوند، سپس درون شمع ریخته می‌شوند. آنها انتقال بار واقعی از سر شمع به لایه های باربر زیر را اندازه گیری می کنند - داده هایی که در غیر این صورت پس از بتن ریزی شمع به دست آوردن آنها غیرممکن است. این به طور مستقیم مفروضات طراحی ژئوتکنیکی ساخته شده در مرحله طراحی فونداسیون پروژه را تأیید می کند. برای ساختمان‌های بلند، پایه‌های پل و هر سازه‌ای که عملکرد فونداسیون آن حیاتی است، این مرحله تأیید شکاف بین آنچه مدل پیش‌بینی کرده و آنچه که زمین واقعاً ارائه می‌دهد را می‌بندد.

4. دیوارهای حائل و پشتیبانی حفاری

مناطق شهری در حین حفاری عمیق با خطرناک ترین چالش های نظارتی خود روبرو هستند. کرنش سنج‌های روی شمع‌های سرباز، شمع‌های ورقه‌ای، و لنگرهای اتصال، خوانش‌های مداوم را در طول توالی حفاری فراهم می‌کنند. آنها تغییرات فشار خاک و حرکت ساختمان را قبل از آشکار شدن هر گونه تغییر فیزیکی شناسایی می کنند. داده‌ها به تیم‌های ساخت‌وساز کمک می‌کند تا ضمن تصمیم‌گیری در مورد سرعت حفاری و زمان نصب سازه‌های پشتیبان در سایت‌های ساخت و ساز مترو و سایت‌های حفاری زیرزمین در کنار ساختمان‌های موجود، گام‌های حفاظتی لازم را تعیین کنند.

5. تونل ها و کارهای زیرزمینی

گیج‌های نصب شده بر روی پوشش‌های تونل و مجموعه‌های بولت سنگ، همگرایی ناشی از اضافه بار را تشخیص می‌دهند - کاهش تدریجی قطر تونل ناشی از فشار زمین در طول زمان. آنها تغییرات را در مقیاس میلیمتری حل می کنند، و آنها را قادر می سازد تا مدت ها قبل از اینکه شرایط برای بازرسان آشکار شود، بی ثباتی در حال توسعه را شناسایی کنند. در تونل زنی زمین نرم در مناطق شهری، که در آن نشست سطحی باید در محدوده تحمل میلی متری باقی بماند، این وضوح یک اصلاح فنی نیست. یک الزام ایمنی است.

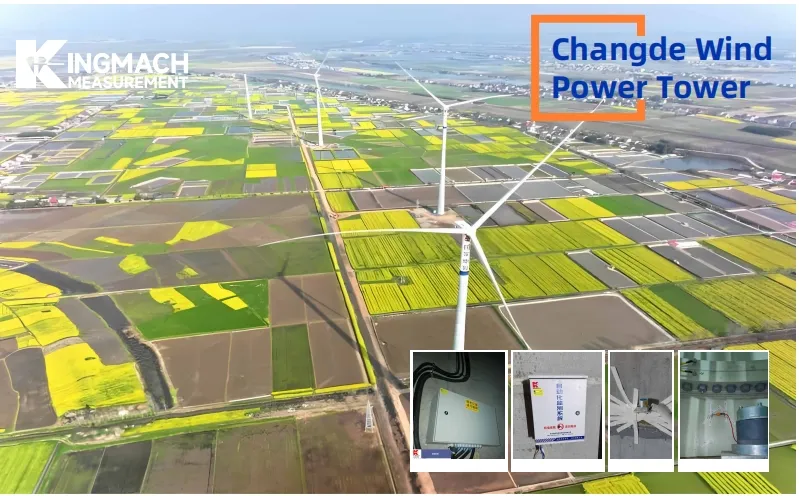

6. برج های باد و سازه های بلند

کرنش سنج های جوش داده شده سطحی روی فلنج های برج توربین بادی و بخش های پایه، انباشت خستگی را تحت بارگذاری چرخه ای که بر عمر برج بادی غالب است، نظارت می کنند. هر چرخش روتور یک چرخه تنش کوچک به برج اعمال می کند. بیش از بیست سال، این چرخه ها به میلیاردها نفر می رسد. داده های کرنش به اپراتورها اجازه می دهد تا عمر خستگی باقیمانده را با دقت محاسبه کنند - از برنامه های بازرسی با فاصله ثابت به برنامه های تعمیر و نگهداری مبتنی بر شرایط که هم ایمن تر و هم مقرون به صرفه تر هستند، حرکت کنند.

شش مزیت کلیدی نظارت بر کرنش سنج در پروژه های ساختمانی

درک برنامه ها مفید است. درک اینکه چرا آن برنامه‌ها سرمایه‌گذاری را توجیه می‌کنند، چیزی است که تیم‌های پروژه را قادر می‌سازد تا به صورت داخلی و برای مشتریان به این موضوع رسیدگی کنند. این شش مزیتی هستند که بیشترین اهمیت را دارند.

مزیت 1: تشخیص زودهنگام دیسترس ساختاری

کرنش سنج ها الگوهای بار غیرعادی را هفته ها یا ماه ها قبل از نمایان شدن علائم ماکروسکوپی - ترک خوردگی، انحراف، نشست - تشخیص می دهند. این زمان پاسخ اضطراری را به مداخله برنامه ریزی شده تبدیل می کند. تفاوت مالی بین یک تعمیر کنترل شده و یک بسته شدن سازه ای برنامه ریزی نشده معمولاً یک مرتبه بزرگ است. تفاوت ایمنی مطلق است. تشخیص زودهنگام به سادگی باعث صرفه جویی در هزینه نمی شود. برای مهندسان وقت می‌برد تا تصمیم‌های آگاهانه بگیرند تا تصمیم‌های واکنشی.

مزیت 2: اعتبار سنجی مفروضات طراحی مهندسی

هیچ مدل ساختاری کپی کامل واقعیت نیست. رفتار خاک، توزیع بار، عملکرد اتصال و تنوع مواد، همگی شکاف هایی را بین آنچه محاسبات طراحی پیش بینی می کنند و آنچه که یک سازه واقعاً تجربه می کند، ایجاد می کند. داده های کرنش سنج از بارهای واقعی بازخوردی را ارائه می دهد که این شکاف ها را می بندد. این اعتبار به‌ویژه در پروژه‌های نوع اول، شرایط زمین پیچیده یا هندسه‌های سازه‌ای نوآورانه ارزشمند است - دقیقاً در شرایطی که عدم قطعیت طراحی بالاترین است و هزینه اشتباه بیشتر است.

مزیت 3: داده‌های بی‌درنگ مستمر در طول چرخه عمر کامل دارایی

بازرسی دستی دوره ای یک عکس فوری ارائه می دهد. یک آرایه شبکه ای از کرنش سنج ها یک فیلم پیوسته را فراهم می کند. سنج ها که به دیتالاگرها و پلتفرم های تجسم متصل هستند، خوانش های 24 ساعته را با آستانه های هشدار قابل تنظیم ارائه می دهند. صاحبان پروژه می توانند سلامت سازه را از هر مکانی نظارت کنند، که یک مزیت عملیاتی قابل توجه برای مالکان دارایی های بین المللی است که زیرساخت ها را در مناطق مختلف جغرافیایی مدیریت می کنند. نظارت از راه دور همچنین تعداد بازدیدهای پرهزینه متخصص در محل را کاهش می دهد - صرفه جویی مستقیم در پروژه های بزرگ و پراکنده جغرافیایی.

مزیت 4: پشتیبانی از انطباق با مقررات و گزارش ایمنی

رگولاتورها در بسیاری از حوزه های قضایی اکنون به نظارت ساختاری مستند به عنوان شرط مجوزهای بهره برداری برای سدها، پل های اصلی و پایه های بلند نیاز دارند. سیستم‌های استرین گیج رکوردهای داده‌های مدرج و مدرج شده را تولید می‌کنند که این الزامات را برآورده می‌کنند. آنها همچنین سوابق شواهد مورد نیاز برای بررسی حادثه، ادعاهای بیمه و ارزیابی مسئولیت را ارائه می دهند. برای صاحبان پروژه که در محیط‌های نظارتی متعدد کار می‌کنند، یک پروتکل نظارتی منسجم که بر اساس سنسورهای کالیبره‌شده بین‌المللی ساخته شده است، انطباق را به‌طور قابل‌توجهی ساده می‌کند.

مزیت 5: افزایش عمر دارایی از طریق تعمیر و نگهداری مبتنی بر داده

سازه‌هایی که بر اساس داده‌های وضعیت واقعی به جای بازه‌های زمانی ثابت نگهداری می‌شوند، از دو خطای متقارن جلوگیری می‌کنند: بازنشستگی پیش از موعد (از رده خارج کردن سازه‌ای که هنوز سال‌ها از عمر مفید آن باقی مانده است) و مداخله تاخیری (ادامه به کارکردن یک سازه گذشته از نقطه‌ای که هزینه تعمیر و نگهداری بیشتر از تعویض است). استراتژی‌های تعمیر و نگهداری مبتنی بر حسگر به طور مداوم عمر خدمات زیرساخت را سال‌ها یا دهه‌ها در برنامه‌های زیرساختی اصلی در سراسر جهان افزایش داده‌اند. بازده سرمایه گذاری حسگر در طول عمر عملیاتی دارایی ترکیب می شود.

مزیت 6: کاهش در معرض بیمه و مسئولیت

این مزیت در ادبیات فنی کمتر از آنچه شایسته است مورد توجه قرار می گیرد. برنامه های نظارت ساختاری مستند به طور فزاینده ای توسط بیمه گذاران پروژه، تامین کنندگان مالی امتیازات و آژانس های رتبه بندی اوراق قرضه زیرساخت به عنوان شواهدی از مدیریت ریسک فعال شناخته می شوند. این شناخت اثرات قابل اندازه گیری دارد: کاهش حق بیمه، شرایط وام مطلوب تر، و اعتماد سرمایه گذاران قوی تر به امتیازات زیرساختی بلندمدت. برای توسعه دهندگان پروژه، سیستم حسگر تنها یک ابزار فنی نیست. ابزار حاکمیت مالی است.

انتخاب کرنش سنج مناسب برای پروژه ساخت و ساز شما

انتخاب نوع گیج صحیح دو سوال را دنبال می کند: چه زمانی نسبت به ساخت و ساز نصب می شود؟ نظارت بر چه عنصر مادی و ساختاری است؟

سناریوی پروژه	نوع سنج پیشنهادی	دلیل کلیدی
ریختن بتن جدید (فنداسیون، سد، دال)	کرنش سنج جاسازی شده VW	نصب شده قبل از ریختن؛ بدون دسترسی بعد

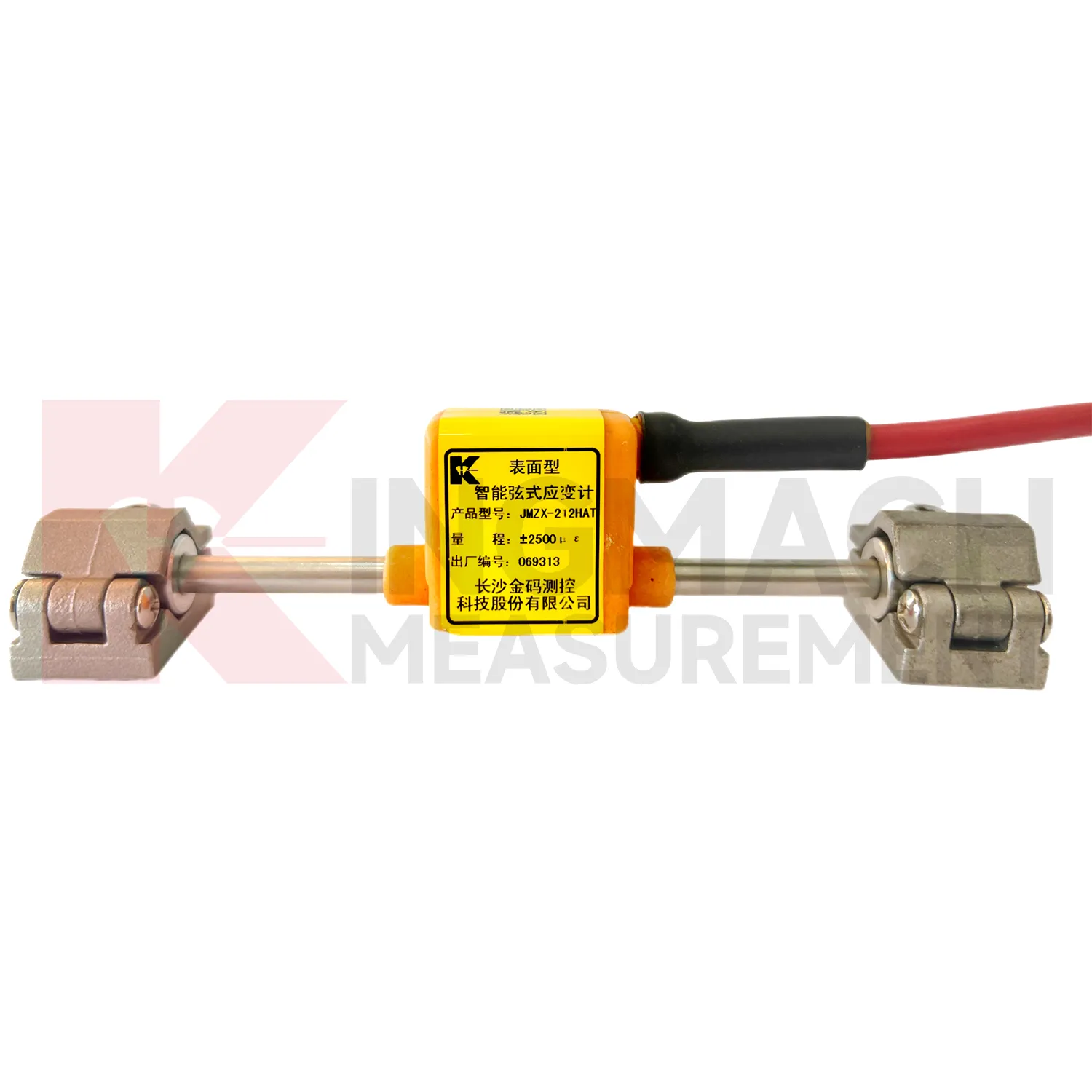

بتن یا الوار سازه ای موجود	کرنش سنج VW روی سطح	بدون دخالت ساختاری پیچ و مهره شده یا چسبانده شده است
اعضای فولادی، تیرهای پل، فلنج های برج	کرنش سنج VW با جوش سطحی	پیوند جوش داده شده در برابر ارتعاشات و بارهای چرخه ای مقاومت می کند
نظارت بر تقویت میلگرد و شمع	فشار سنج میلگرد	بار محوری را مستقیماً در داخل میله اندازه گیری می کند

فراتر از انتخاب نوع، دو ملاحظه دیگر برای اکثر پروژه های بین المللی اعمال می شود. ابتدا، انواع خروجی هوشمند و دیجیتال - مدل‌هایی با خروجی RS-485 و جبران دمای داخلی - مستقیماً با دیتالاگرهای اینترنت اشیا و پلتفرم‌های نظارت متمرکز ادغام می‌شوند. بسیاری از مشخصات مناقصه زیرساخت اکنون به طور صریح به خروجی حسگرهای دیجیتال، به ویژه در پروژه های حمل و نقل شهری هوشمند و بزرگ نیاز دارند. دوم، گواهی کالیبراسیون کارخانه برای انطباق با مقررات و مستندات بیمه ضروری است. خریداران باید قبل از خرید، قابلیت ردیابی کالیبراسیون را تأیید کنند، به‌ویژه زمانی که حسگرها را در خارج از مرزها تامین می‌کنند.

برای مهندسانی که کرنش سنج ها را برای پروژه های زیرساختی مشخص می کنند، محدوده کرنش سنج سیم ارتعاشی Kingmach   پیکربندی های فشارسنج سطح، جاسازی، جوش داده شده و میلگرد را پوشش می دهد - با گزینه های خروجی دیجیتال هوشمند طراحی شده برای ادغام با سیستم های نظارتی مدرن.

نتیجه گیری

سازه تحت بار همیشه در حال ارتباط است. از طریق تغییر شکل‌های کوچکی که هیچ چشم بازرسی نمی‌تواند آن‌ها را تشخیص دهد و هیچ بررسی بصری نمی‌تواند آن‌ها را تعیین کند، ارتباط برقرار می‌کند. کرنش سنج ها ابزارهایی هستند که این ارتباط را قابل درک می کنند - فشار مکانیکی را به داده هایی تبدیل می کنند که مهندسان و صاحبان دارایی برای تصمیم گیری صحیح به آن نیاز دارند.

مزایا فراتر از اتاق ابزار دقیق است. تشخیص زودهنگام زندگی و بودجه را نجات می دهد. اعتبار سنجی طراحی کیفیت پروژه های آینده را بهبود می بخشد. نظارت مستمر امکان نظارت از راه دور را در هر مقیاسی فراهم می کند. انطباق با مقررات به جای اینکه فرض شود، مستند می شود. نگهداری عمر دارایی را افزایش می دهد. و مدیریت ریسک مالی به روش هایی بهبود می یابد که برای بیمه گذاران و سرمایه گذاران به طور یکسان قابل مشاهده باشد.

سنسور مناسب که به درستی مشخص شده و به درستی نصب شده باشد، به سادگی آنچه یک سازه انجام می دهد را ثبت نمی کند. این به هر ذینفع - مهندس، مالک، تنظیم‌کننده و بیمه‌گر - این اطمینان را می‌دهد که بدانند ساختار آن‌طور که باید رفتار می‌کند، و هشداری را که نیاز دارند در صورت عدم نیاز به آن.

اگر سنسورهایی را برای پروژه آتی تعیین می کنید، با تیم فنی Kingmach تماس بگیرید تا پارامترهای پروژه خود را برای توصیه انتخاب سنسور متناسب با نوع ساختار، شرایط نصب و اهداف نظارتی شما ارائه دهند.

سوالات متداول

1. چه نوع کرنش سنج در ساخت و سازهای عمرانی بیشتر مورد استفاده قرار می گیرد؟

کرنش سنج های سیم ارتعاشی (VW) انتخاب غالب برای برنامه های نظارت دائمی عمرانی و ژئوتکنیکی هستند. آن‌ها در پیکربندی‌های نصب سطحی، تعبیه‌شده، جوش‌کاری شده روی سطح و تنظیمات فشارسنج میلگردی برای مطابقت با عناصر ساختاری مختلف و شرایط نصب موجود هستند. اصل فرکانس خروجی آنها قرائت های پایدار و طولانی مدتی را ارائه می دهد که گیج های فویل مقاومتی نمی توانند به طور قابل اعتمادی در برنامه های نظارتی چند ساله حفظ کنند.

2. کرنش سنج های تعبیه شده چه مدت در داخل سازه های بتنی دوام می آورند؟

گیج‌های تعبیه‌شده VW با کیفیت بالا برای عمر مفید بیش از 25 تا 30 سال در صورت نصب صحیح و محافظت با مسیریابی کابل مناسب طراحی شده‌اند. بسیاری از تاسیسات نظارت بر سدها و پل ها داده های ثابتی را برای بیش از دو دهه تولید کرده اند. عملکرد بلند مدت به کیفیت نصب، حفاظت کابل و پایداری کالیبراسیون عنصر حسگر بستگی دارد - همه عواملی که باید قبل از تهیه با سازنده تأیید شوند.

3. آیا کرنش سنج ها می توانند در شرایط غوطه ور یا کاملاً غرقاب کار کنند؟

بله. اکثر کرنش سنج های VW درجه عمرانی دارای رتبه بندی ضد آب IP68 هستند و به طور خاص برای عملیات غوطه ور در محیط های دریایی، سازه های نگهدارنده آب و شرایط زمین اشباع طراحی شده اند. مدل های تعبیه مورد استفاده در پایش سد و پی ساحلی به طور معمول در زیر سطح آب یا در بدنه سازه های نگهدارنده آب برای عمر طراحی کامل خود عمل می کنند.

4. تفاوت بین نصب سطحی و کرنش سنج تعبیه شده چیست؟

پس از اتمام ساخت، یک گیج نصب روی سطح در قسمت بیرونی یک سازه موجود نصب می شود - که با اپوکسی چسبانده شده یا از طریق براکت ها بسته شده است. فشار را در سطح سازه اندازه گیری می کند. یک گیج تعبیه شده به طور مستقیم در طول ساخت و ساز به بتن تازه ریخته می شود و کرنش را در بدنه عنصر ساختاری اندازه گیری می کند. گیج‌های جاسازی داده‌هایی را در مورد وضعیت تنش داخلی بتن توده‌ای ارائه می‌کنند که ابزارهای سطحی نمی‌توانند به آن دسترسی داشته باشند و به‌عنوان بخشی از سازه به‌طور دائم در محل باقی می‌مانند.

5. چگونه کرنش سنج ها با پلت فرم های مدرن نظارت بر سلامت ساختاری یکپارچه می شوند؟

فشارسنج‌های هوشمند VW با خروجی دیجیتال RS-485 مستقیماً به دیتالاگرهای سازگار متصل می‌شوند که خوانش‌ها را از طریق شبکه‌های سلولی، ماهواره‌ای یا سیمی به پلت‌فرم‌های مانیتورینگ مبتنی بر ابر یا در محل منتقل می‌کنند. این پلتفرم‌ها داده‌های فشار را در زمان واقعی نمایش می‌دهند، آستانه‌های هشدار را اعمال می‌کنند و گزارش‌های خودکار را برای تیم‌های انطباق و نگهداری تولید می‌کنند. ادغام به سخت افزار ثبت کننده داده سازگار و اتصال شبکه در سایت نظارت نیاز دارد - که هر دو باید در کنار انتخاب حسگر در مرحله برنامه ریزی پروژه مشخص شوند.
