کرنش سنج ارتعاشی سیم در مقابل فشار سنج الکتریکی: تفاوت های کلیدی

1. انتخاب کرنش سنج مناسب در پروژه های مهندسی

تقاضای جهانی برای نظارت بر سلامت ساختاری (SHM) در زیرساخت ها به سرعت در حال رشد است. اندازه گیری دقیق کرنش نقشی حیاتی در تضمین ایمنی پروژه، دوام طولانی مدت و انطباق با مقررات ایفا می کند. مدیران پروژه معمولاً بین دو فناوری اصلی انتخاب می‌کنند: گیج فشار سیم ارتعاشی (VWSG) و فشار سنج الکتریکی (ESG). این مقاله یک مقایسه فشار سنج جامع برای کمک به مهندسان، پیمانکاران و تیم های تدارکاتی ارائه می دهد تا راه حل مناسب را برای پروژه های خاص خود انتخاب کنند.

2. اصول کار: چگونه هر فناوری فشار را اندازه گیری می کند

2.1 گیج فشار سیم ویبره (VWSG)

VWSG بر اساس تغییر فرکانس یک سیم کشش در داخل سنسور عمل می کند. کرنش ساختاری باعث تغییر کشش در این سیم می شود که سپس منجر به تغییر فرکانس قابل اندازه گیری می شود. این سیگنال تولید شده ذاتاً دیجیتال است، به این معنی که حتی زمانی که در فواصل طولانی ارسال می شود، پایدار می ماند. یک بینش کلیدی برای مهندسان این است که این سیگنال مبتنی بر فرکانس ذاتاً دیجیتالی است و حتی زمانی که در فواصل طولانی ارسال می شود بسیار پایدار می ماند. این یک مزیت کلیدی فناوری VWSG در محیط های سخت است.

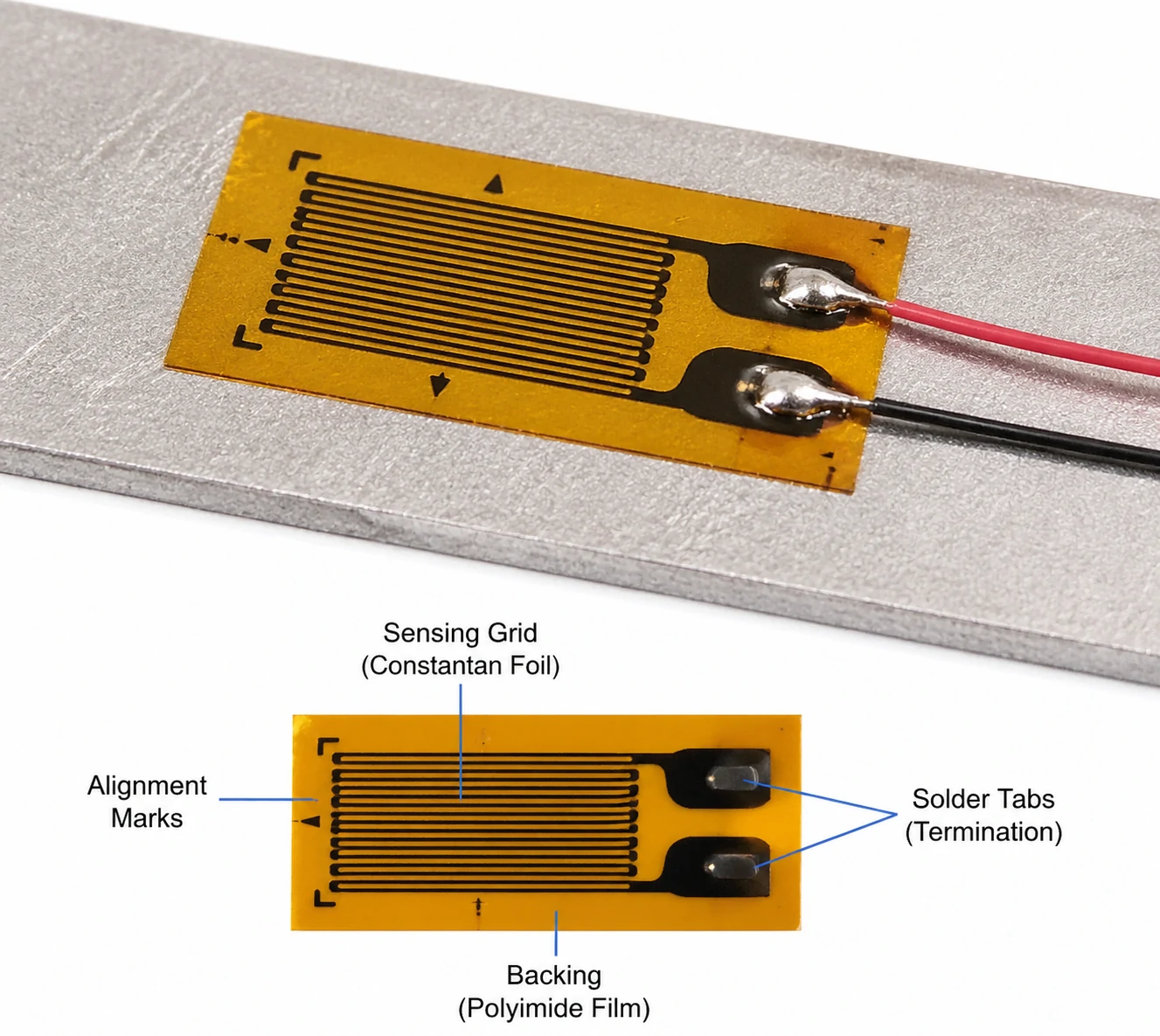

2.2 فشار سنج الکتریکی (ESG)

کرنش سنج الکتریکی یا گیج کرنش مقاومتی بر اساس تغییر مقاومت الکتریکی عمل می کند. کرنش فیزیکی باعث این تغییر مقاومت می شود که مدار پل وتستون آن را به یک خروجی ولتاژ قابل اندازه گیری تبدیل می کند. این سیستم آنالوگ برای تولید داده های قابل استفاده نیاز به تنظیم و تقویت دقیق سیگنال دارد. یک بینش کلیدی این است که ESG در تشخیص تغییرات میکروسکوپی برتر است اما به طور قابل توجهی در برابر تداخل محیطی آسیب پذیرتر است.

3. مقایسه عملکرد: دقت، ثبات و حساسیت

3.1 دقت اندازه گیری

کرنش سنج الکتریکی دقت کوتاه مدت بالایی را ارائه می دهد. در مقابل، گیج فشار سیم ارتعاشی دقت فوق‌العاده قابل اعتمادی را در درازمدت ارائه می‌کند.

3.2 پایداری بلند مدت

VWSG در پروژه های نظارتی چند ساله برتر است زیرا مکانیسم فیزیکی آن ذاتا در برابر رانش مقاومت می کند. ESG اغلب در کاربردهای طولانی مدت مشکل دارد. ESG به شدت مستعد تغییر سیگنال و اثرات نامطلوب دما در طول زمان است.

3.3 حساسیت و وضوح

ESG حساسیت فوق‌العاده‌ای را ارائه می‌دهد و آن را برای اندازه‌گیری میکرواسترین، انجام آزمایش‌های آزمایشگاهی و ثبت تغییرات اندازه‌گیری دینامیکی مناسب‌تر می‌سازد. VWSG با وضوح کمی پایین‌تر عمل می‌کند و آن را برای نظارت بر بارهای استاتیک و با تغییر آهسته ایده‌آل می‌کند.

4. سازگاری با محیط: کدام یک در شرایط سخت بهتر عمل می کند؟

4.1 مقاومت در برابر دما

تغییرات دما بر تمام سنسورهای نظارت بر سلامت ساختاری تأثیر می گذارد. VWSG دارای جبران دمای داخلی است که فرآیند جمع آوری داده ها را ساده می کند. ESG به مکانیسم های جبران خارجی برای حفظ یکپارچگی داده ها در طول نوسانات دما نیاز دارد.

4.2 رطوبت، خوردگی و گرد و غبار

VWSG به طور کامل در برابر عناصر مهر و موم شده است، که آن را برای کاربردهای تعبیه شده بسیار مناسب می کند. ESG به کیفیت نصب بسیار حساس است و برای زنده ماندن در برابر رطوبت و گرد و غبار به محافظت خارجی قابل توجهی نیاز دارد.

4.3 تداخل الکترومغناطیسی (EMI)

VWSG کاملاً در برابر تداخل الکترومغناطیسی مصون است زیرا به سیگنال فرکانس متکی است. ESG به دلیل خروجی سیگنال آنالوگ در برابر EMI بسیار حساس است. این مصونیت یک زاویه فروش قوی برای استفاده از حسگرهای VWSG در پروژه‌های زیرساختی بزرگ فراهم می‌کند. آنها در مناطق ساحلی، تونل های زیرزمینی و سدهای بزرگ عملکرد فوق العاده ای دارند.

5. نصب و نگهداری: ملاحظات عملی برای مهندسان

5.1 پیچیدگی نصب

ESG نیازمند یک فرآیند نصب دقیق است. تکنسین ها باید آماده سازی دقیق سطح را انجام دهند و برای دستیابی به قرائت های دقیق از اتصال چسب حیاتی اطمینان حاصل کنند. VWSG تجربه نصب بسیار قوی تری را ارائه می دهد. کارگران به راحتی می توانند VWSG را برای جاسازی مستقیم بتن بدون آسیب رساندن به سنسور تطبیق دهند.

5.2 الزامات نگهداری

ESG خطر خرابی بیشتری در این زمینه دارد. اپراتورها باید کالیبراسیون مکرر را انجام دهند تا ESG به درستی کار کند. VWSG پس از نصب به حداقل تعمیر و نگهداری نیاز دارد. این دوام باعث عمر بسیار طولانی VWSG می شود.

6. سازگاری سیستم های اکتساب و نظارت بر داده ها

6.1 انتقال سیگنال

VWSG بدون دردسر از انتقال مسافت های طولانی استفاده می کند و سیگنال های دقیق را تا چندین کیلومتر ارسال می کند. ESG با کابل کشی طولانی مشکل دارد و به شدت توسط نویز سیگنال محدود می شود.

6.2 ادغام با سیستم های SHM

هر دو نوع حسگر ادغام با شبکه های مدرن نظارت بر سلامت ساختاری را ارائه می دهند. آنها سازگاری با دیتالاگرهای استاندارد را تضمین می کنند. آنها به طور یکپارچه به پلتفرم های نظارت IoT و سیستم های نظارت از راه دور متصل می شوند. این قابلیت همکاری یک فرصت عالی برای معرفی راه حل های نظارت کامل به مشتریان است.

7. کاربردهای معمولی: جایی که هر سنسور بهترین عملکرد را دارد

7.1 کاربردهای فشار سنج سیم ارتعاشی

• سدها و نیروگاه های برق آبی
• پل ها و تونل ها
• پایه های عمیق
• شیب ها و پایش ژئوتکنیکی

7.2 کاربردهای فشار سنج الکتریکی

• تست آزمایشگاهی
• تحقیق و توسعه هوافضا و خودرو
• تست سازه کوتاه مدت
• اندازه گیری های دینامیکی فرکانس بالا

8. هزینه در مقابل ارزش: بودجه کوتاه مدت در مقابل بازگشت سرمایه بلند مدت

هنگام تجزیه و تحلیل گزینه های سیم ارتعاشی در مقابل فشار سنج مقاومت، تیم ها باید فراتر از قیمت خرید اولیه نگاه کنند. ESG هزینه اولیه کمتری را ارائه می دهد. با این حال، تعمیر و نگهداری مکرر و جایگزینی منجر به هزینه چرخه عمر بسیار بالاتر برای ESG می شود. VWSG به سرمایه گذاری اولیه بیشتری نیاز دارد. با گذشت زمان، VWSG هزینه نگهداری و تعویض کمتری را ارائه می دهد. یک بینش مهم تدارکات این است که هزینه کل مالکیت (TCO) در پروژه های بزرگ و چند ساله به طور قابل توجهی اهمیت بیشتری دارد.

9. راهنمای تصمیم گیری: نحوه انتخاب کرنش سنج مناسب برای پروژه خود

9.1 معیارهای انتخاب کلید

تیم های تدارکات باید چندین عامل اصلی را قبل از انتخاب نهایی حسگر ارزیابی کنند. شما باید کل مدت زمان پروژه و شرایط محیطی خاص در سایت را در نظر بگیرید. شما همچنین باید دقت مورد نیاز را تعیین کنید، محدودیت های بودجه سخت خود را مشخص کنید و امکان سنجی نصب کلی را ارزیابی کنید.

9.2 جدول مقایسه سریع

عامل	سیم ویبره	برقی
ثبات	عالی	میانگین
حساسیت	میانگین	عالی
ماندگاری	عالی	کم
هزینه (اولیه)	بالاتر	پایین تر

10. نتیجه گیری: تطبیق فناوری با نیازهای پروژه

هنگام انتخاب سنسورهای ساختاری به سادگی هیچ راه حل "یک اندازه مناسب" وجود ندارد. به طور خلاصه، VWSG انتخاب برتر برای نظارت طولانی مدت در محیط های خشن است. ESG بهترین ابزار برای کاربردهای آزمایشی با دقت بالا و کوتاه مدت است.

ما از خوانندگان دعوت می کنیم تا با تیم مهندسی ما مشاوره فنی درخواست کنند. ما می‌توانیم به شما کمک کنیم تا راه‌حل‌های حسگر سفارشی‌شده را دریافت کنید و نیازهای پروژه‌تان را عمیقاً مورد بحث قرار دهید. برای راه حل مناسب نظارت بر فشار برای پروژه زیرساختی بعدی خود با ما تماس بگیرید.

[هم اکنون با ما تماس بگیرید!]

سوالات متداول

1. تفاوت اصلی بین استرین گیج سیم ارتعاشی و کرنش سنج الکتریکی چیست؟

تفاوت اصلی در اصول کار آنها نهفته است. یک VWSG برای اندازه‌گیری کرنش به تغییر فرکانس یک سیم کششی متکی است، در حالی که یک ESG کرنش را از طریق تغییر در مقاومت الکتریکی اندازه‌گیری می‌کند.

2. کدام کرنش سنج برای پروژه های زیرساختی بلند مدت بهتر است؟

گیج فشار سیم ارتعاشی برای پروژه های بلند مدت بهتر است. دارای مقاومت ذاتی در برابر رانش سیگنال است و به راحتی شرایط محیطی سخت را طی چندین سال تحمل می کند.

3. چرا فشار سنج های الکتریکی با انتقال سیگنال در مسافت های طولانی مشکل دارند؟

کرنش سنج های الکتریکی یک سیگنال ولتاژ آنالوگ را تولید می کنند. این سیگنال آنالوگ در طول کابل های طولانی کاهش می یابد و به راحتی تداخل الکترومغناطیسی (EMI) و نویز سیگنال را دریافت می کند.

4. آیا می توانم فشار سنج های الکتریکی را مستقیماً در بتن جاسازی کنم؟

در حالی که ممکن است، بدون حفاظت خارجی گسترده توصیه نمی شود. VWSG ها کاملاً آب بندی و به طور طبیعی مقاوم هستند و آنها را به استاندارد صنعتی برای تعبیه مستقیم بتن تبدیل می کند.

5. کدام گزینه بازگشت سرمایه (ROI) بهتری را فراهم می کند؟

برای پروژه های کوتاه مدت یا آزمایشگاهی، ESG به دلیل هزینه های اولیه کمتر، ROI بهتری ارائه می دهد. برای پروژه‌های زیرساختی در مقیاس بزرگ یا چند ساله، VWSG بازگشت سرمایه قابل‌توجهی بهتری ارائه می‌کند، زیرا هزینه کل مالکیت آن به دلیل حداقل نیازهای تعمیر و نگهداری و جایگزینی کمتر است.
