گیج فشار سیم ویبره چیست؟ مزایا، کاربردها و محدودیت ها

مهندس پل را تصور کنید که در یک دفتر نشسته و در حال تماشای جریان داده های ساختاری از حسگرهای تعبیه شده در عمق پایه های بتنی بیش از یک دهه پیش است. خوانش ها هنوز دقیق هستند و سیگنال همچنان پایدار است. این سطح از قابلیت اطمینان طولانی مدت اتفاق خوشایندی نیست. این نتیجه انتخاب تکنولوژی مناسب برای کار است.

اسب کاری پشت این استقامت، فشار سنج سیم ارتعاشی است. این سنسور به طور مداوم از فناوری های رقیب در محیط های پر تقاضا دوام آورده است. این مقاله دقیقاً نحوه عملکرد یک گیج سیم ارتعاشی را توضیح می دهد، مزایای اصلی و محدودیت های صادقانه آن را ارزیابی می کند و به شما کمک می کند نوع سنسور مناسب را با پروژه بعدی خود مطابقت دهید.

گیج فشار سیم ویبره چیست؟

برای درک سنسور، ابتدا باید آنچه را که اندازه گیری می کند تعریف کنیم. در مهندسی عمران و ژئوتکنیک، "کرنش" به مقدار ناچیز تغییر شکلی اطلاق می شود که یک ماده در اثر تنش یا بار تجربه می کند. اندازه گیری این سویه حیاتی است. این به مهندسان می‌گوید که آیا پل بیش از حد خم می‌شود، سد به‌طور ناهموار نشست می‌کند یا پوشش تونل فشار خطرناکی را متحمل می‌شود.

کرنش سنج سیم ارتعاشی (VW) این تغییر شکل را با استفاده از یک اصل عملیاتی بسیار ساده اندازه گیری می کند. در داخل محفظه گیج یک سیم فولادی کششی قرار دارد. هنگامی که یک پالس الکتریکی این سیم را تحریک می کند، در یک فرکانس خاص که با کشش آن نسبت مستقیم دارد طنین انداز می شود. هنگامی که مواد ساختاری اطراف گیج تغییر شکل می‌دهند، بدنه گیج را کشیده یا فشرده می‌کند و کشش سیم داخلی را تغییر می‌دهد و فرکانس تشدید آن را تغییر می‌دهد. سپس این تغییر فرکانس به یک کرنش خواندن دقیق تبدیل می شود.

این سیگنال مبتنی بر فرکانس بسیار قوی است. برخلاف کرنش سنج‌های مقاومتی سنتی (فویل)، که به تغییرات ولتاژ متکی هستند که می‌تواند در طول مسافت تضعیف شود، یک سیگنال سیم ارتعاشی بدون زحمت در مسیرهای طولانی کابل حرکت می‌کند. این گیج فولکس‌واگن را به بهترین سنسور نظارت بر سلامت ساختاری برای محیط‌های خشن و استقرار چند ساله تبدیل می‌کند.

برای تطبیق با سناریوهای مختلف ساخت و ساز، این سنسورها معمولاً در سه پیکربندی اصلی وجود دارند: نصب روی سطح، تعبیه و جوش روی سطح.

انواع کرنش سنج سیم ویبره

انتخاب نوع گیج صحیح کاملاً به فاز پروژه شما و مواد درگیر بستگی دارد.

مدل سطح: مهندسان این گیج‌ها را مستقیماً به سطوح بتنی، فولادی یا چوبی پس از اتمام ساخت، پیچ یا اپوکسی می‌بندند. آنها برای نظارت پس از ساخت و یا پروژه های مقاوم سازی گزینه مناسبی هستند. نمونه بارز آن است گیج سیم ارتعاشی هوشمند JMZX-212HAT/HB ، که دقت بالایی را برای زیرساخت های موجود ارائه می دهد.

مدل جاسازی: کارگران این گیج ها را مستقیماً در بتن تازه می ریزند. سنسور به طور دائم بخشی از ساختار می شود. آنها برای نظارت بر سدها، پایه های انباشته شده و ریختن بتن انبوه ایده آل هستند.

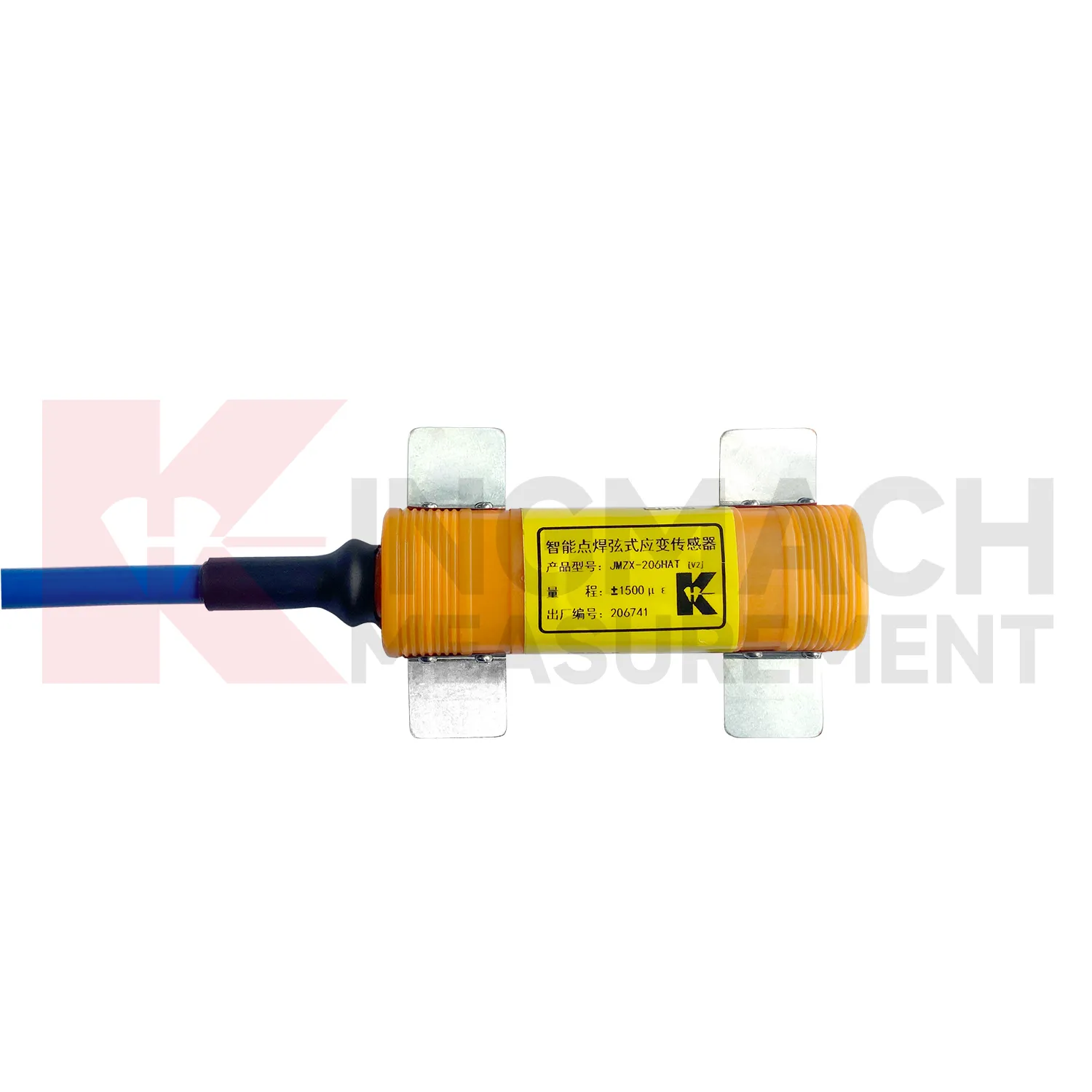

مدل جوشکاری سطحی: تکنسین ها این ها را مستقیماً به اعضای فولادی مانند تیرهای پل، شمع های فولادی و فلنج های برج بادی جوش می دهند. اتصال جوش داده شده در مقابل لرزش و بارگذاری چرخه ای به مراتب بهتر از اتصالات چسب مقاومت می کند.

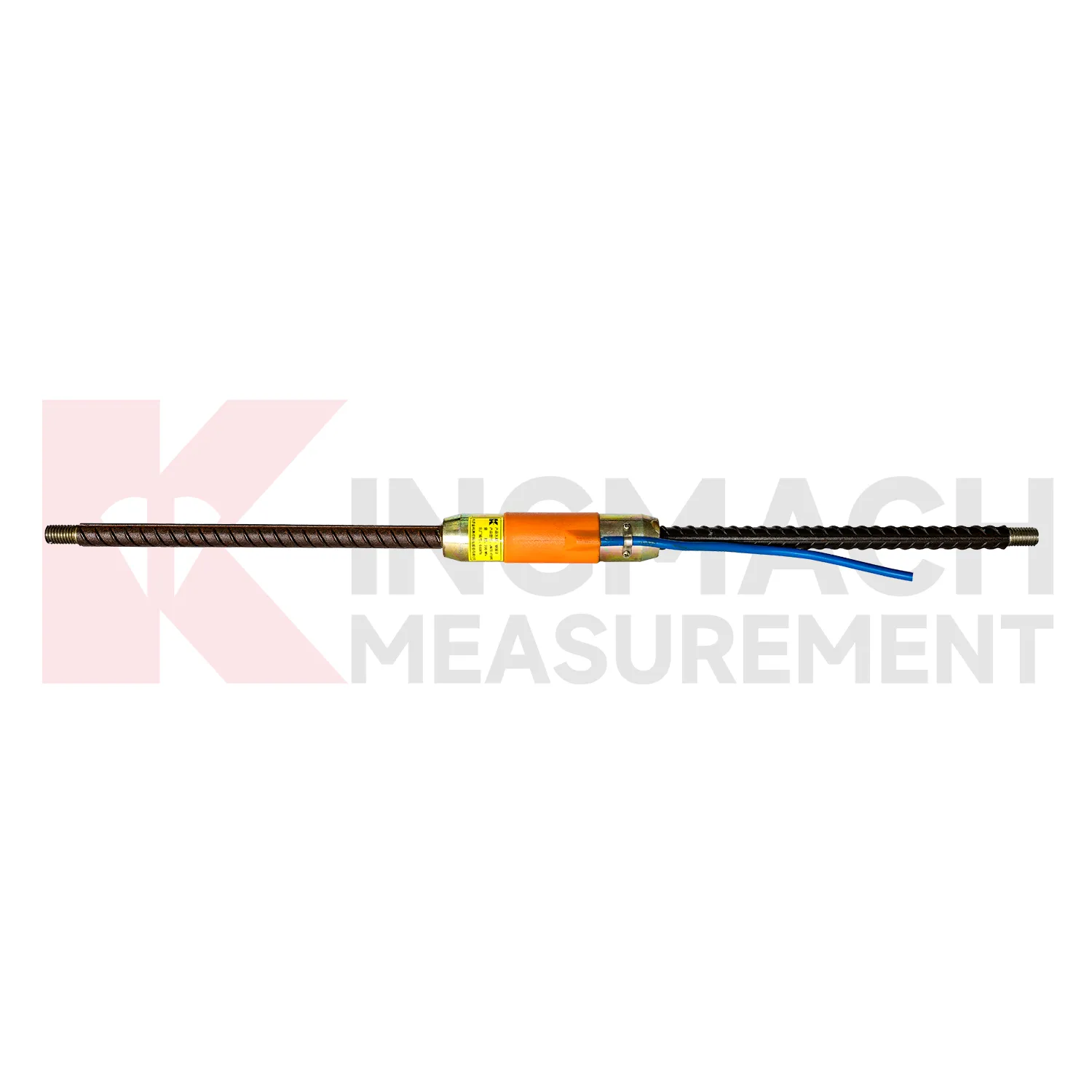

فشار سنج میلگرد: خدمه ساخت و ساز این حسگرهای لوله ای توخالی را در ردیف میله های تقویت کننده قرار می دهند. آنها مستقیماً نیروی محوری را در میلگرد اندازه گیری می کنند که برای درک سلامت شمع ها، دیوارهای حائل و آسترهای تونل بسیار مهم است.

راهنمای انتخاب سریع

فاز پروژه / مواد	نوع سنج پیشنهادی	برنامه مشترک
بتن یا الوار موجود	نصب سطحی	مقاوم سازی، نظارت بر ساختمان های تاریخی
ریختن بتن تازه	جاسازی	سدها، پی ها، دیوارهای حائل
سازه های فولادی موجود	سطح جوش داده شده	پل ها، برج های توربین بادی، شمع های فولادی
سازه های بتنی مسلح	فشار سنج میلگرد	شمع های باربر، آسترهای تونل

مزایای کلیدی گیج های فولکس واگن

مهندسان حسگرهای سیم ارتعاشی را به عنوان ابزار اصلی خود برای نظارت بر یکپارچگی سازه در بازه‌های زمانی طولانی انتخاب می‌کنند زیرا این فناوری قابلیت‌های نظارت دائمی را فراهم می‌کند. مزایای اولیه عبارتند از:

پایداری طولانی مدت استثنایی: خروجی فرکانس گیج VW پایداری کامل را حفظ می کند زیرا عملکرد آن تحت تأثیر تغییرات مقاومت کابل، نفوذ رطوبت کانکتور و نوسانات ولتاژ تغذیه قرار نمی گیرد. این مشکلات معمولاً در طول زمان گیج‌های مقاومتی را آزار می‌دهند، اما سنسورهای فولکس‌واگن برای دهه‌ها ثابت می‌مانند.

ایمنی قوی EMI/RFI:  سایت های ساخت و ساز محیطی پر سر و صدا ایجاد می کنند. دیزل ژنراتورها و تجهیزات جوشکاری، همراه با خطوط برق، تداخل ایجاد می کنند. سیگنال های حوزه فرکانس می توانند به راحتی از این محیط ها عبور کنند که نیاز به سیستم های محافظ کابل پرهزینه و سنگین را از بین می برد.

کابل طولانی اجرا می شود: سنسورهای فولکس واگن کیفیت سیگنال خود را هنگامی که با 1000 متر کابل کار می کنند حفظ می کنند که فراتر از این فاصله است. این به مهندسان اجازه می‌دهد تا تمام داده‌ها را به یک دیتالوگر متمرکز در سایت‌های سد یا تونل بزرگ هدایت کنند.

محدوده دمای عملیاتی گسترده: این حسگرها عملکردهای عملیاتی خود را در محدوده دمایی شدید، از مناطق کوهستانی زیر صفر تا مکان‌های ساخت و ساز زیرساخت‌های گرمسیری حفظ می‌کنند و استفاده از آنها را به عنوان یک سیستم نظارت استاندارد برای کاربردهای ژئوتکنیکی در سراسر جهان ممکن می‌سازد.

ترمیستورهای داخلی: اکثر گیج های مدرن فولکس واگن دارای یک ترمیستور داخلی هستند که به عنوان یک ترمیستور داخلی عمل می کند. این سیستم از یک کابل واحد برای ارائه داده های دما استفاده می کند که امکان تنظیم خودکار دما را فراهم می کند که کیفیت داده های جمع آوری شده را افزایش می دهد.

انواع دیجیتال و هوشمند: مدل های هوشمند امروزی از پسوندهای HAT و HB برای نشان دادن توانایی خود در اتصال سیستم های سنتی با عملیات مدرن صنعتی 4.0 استفاده می کنند. این دستگاه‌ها عملکرد خروجی RS-485 را همراه با قابلیت‌های داخلی ذخیره‌سازی داده و اتصال یکپارچه به تجهیزات ثبت اطلاعات فعلی اینترنت اشیا و سیستم‌های SCADA ارائه می‌کنند.

کاربردهای پروژه کرنش سنج های ارتعاشی سیم

کرنش سنج های ارتعاشی سیم به عنوان سیستم عصبی برای زیرساخت های مدرن عمل می کنند. آنها داده های حیاتی را در طیف گسترده ای از پروژه های مهندسی عمران ارائه می دهند.

پل و ویاداکت: مهندسان برای نظارت بر خمش تیر، بارهای تحمل و انبساط حرارتی در پروژه‌هایی که نیاز به توجه ویژه برای سازه‌های با دهانه بلند و سیستم‌های پرترافیک دارند، از گیج‌های روی سطح و جوش داده شده استفاده می‌کنند.

سدها و سازه های هیدرولیک: گیج‌های تعبیه‌شده اختصاصی که مهندسان آن‌ها را در سازه‌های بتنی توده‌ای قرار می‌دهند، سه فرآیند اساسی خزش و نشست و برهمکنش‌های فشار منفذی را از ابتدا تا پایان عمر عملیاتی سازه که چندین دهه طول می‌کشد، ردیابی می‌کنند.

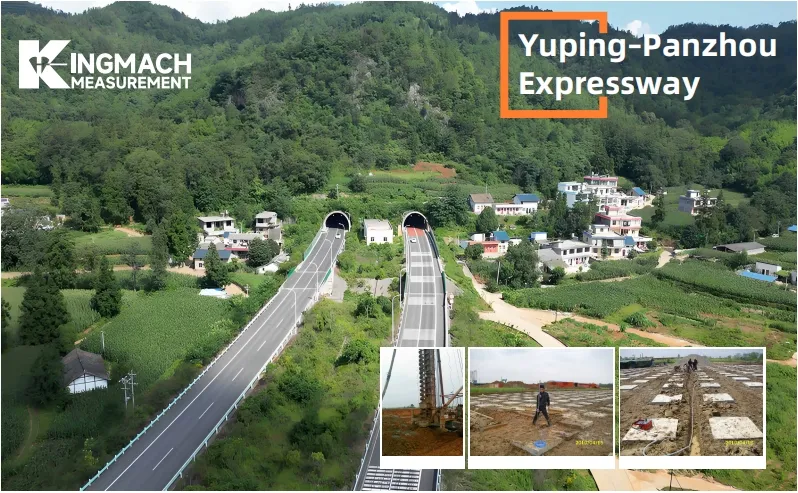

تونل ها و کارهای زیرزمینی: سنج هایی که مهندسان روی پوشش تونل ها و پیچ های سنگی نصب می کنند برای نظارت بر همگرایی، که به دلیل فشار روباره رخ می دهد، عمل می کنند. این سیستم به تیم های مهندسی در مورد جابجایی های سازه ای که قبل از مشاهده هرگونه ترک قابل مشاهده رخ می دهد، هشدارهای اولیه می دهد.

ساختمان های بلند و پایه ها: فشارسنج‌های میلگرد و گیج‌های تعبیه‌شده در پایه‌های عمیق، مفروضات انتقال بار ایجاد شده در طول طراحی را تأیید می‌کنند. آنها شکاف بین پیش بینی ژئوتکنیکی و واقعیت ساخت و ساز را کاهش می دهند.

برج های توربین بادی: گیج های جوشکاری شده سطحی که به فلنج های برج متصل می شوند، مفاصل بحرانی خستگی برج های توربین بادی را در هنگام بارگذاری باد کنترل می کنند. اهمیت این توسعه افزایش یافته است زیرا مزارع بادی خشکی و فراساحلی در حال گسترش در سراسر جهان هستند.

دیوارهای حائل و شیب ها: آرایه های گیج توزیع شده حرکت توده خاکی را نظارت می کنند در حالی که روند شکست پیش رونده را از طریق قابلیت های اندازه گیری خود دنبال می کنند. اطلاعات جمع آوری شده متعلق به دسته داده های ضروری است که پروژه های خاکریزی راه آهن و بزرگراه را از خطرات احتمالی محافظت می کند.

محدودیت ها و مبادلات صادقانه

هیچ حسگری برای هر برنامه ای عالی نیست. درک محدودیت‌های فشار سنج فولکس‌واگن تضمین می‌کند که ابزار مناسب برای کار را مشخص کنید.

برای اندازه گیری های دینامیکی مناسب نیست: گیج های فولکس واگن، کرنش شبه استاتیکی را اندازه گیری می کنند، زیرا آنها فقط حرکت های آهسته در حال تغییر را تشخیص می دهند. برای نظارت بر ارتعاشات فرکانس بالا که بیش از 1 تا 2 هرتز هستند، باید از شتاب‌سنج‌ها یا فویل‌سنج‌های مقاومتی استفاده کنید.

هزینه واحد بالاتر: فرآیند ساخت دقیق همراه با قطعات الکترونیکی داخلی یک گیج فولکس‌واگن، در مقایسه با گیج‌های فویل ساده، هزینه‌های بالاتری را به همراه دارد. هزینه زمانی که برای تاسیسات دائمی استفاده می شود قابل توجیه است، اما برای آزمایش های آزمایشگاهی موقت غیر ضروری باقی می ماند.

به تجهیزات بازخوانی سازگار نیاز دارد: سیگنال‌های فولکس‌واگن به واحدهای بازخوانی یا دیتالاگر خاصی نیاز دارند که بتوانند فرکانس مورد نیاز آنها را مطابقت دهند. تیم های تدارکات باید محدودیت های بودجه را همراه با نیازهای سازگاری در ابتدای فرآیند برنامه ریزی خود بررسی کنند.

گیج های جاسازی غیر قابل بازیابی هستند: گیج تعبیه پس از نصب در بتن دائمی می شود. سیستم دارای خطاهای نصب دائمی است زیرا قابل رفع نیستند. این سیستم به کالیبراسیون کارخانه همراه با نصب متخصص نیاز دارد زیرا این دو عنصر عملکرد مناسب سیستم را تضمین می کنند.

دریفت کالیبراسیون طولانی مدت شدید: در حالی که سنسورهای فولکس‌واگن به‌طور استثنایی پایدار هستند، اما می‌توانند در بازه‌های چند دهه‌ای شدید کالیبراسیون را تجربه کنند. مهندسان باید مشخصات دریفت منتشر شده را برای پروژه های بیش از 20 تا 30 سال بدون دسترسی برنامه ریزی شده برای کالیبراسیون مجدد بررسی کنند.

فولکس‌واگن در مقابل سایر فناوری‌های حسگر

چگونه گیج فشار سیم ارتعاشی با حسگرهای جایگزین نظارت بر سلامت سازه مقایسه می شود؟

فولکس‌واگن در مقابل گیج‌های مقاومتی (فویل).: گیج‌های فولکس‌واگن به راحتی در کابل‌های طولانی و بازه‌های زمانی طولانی‌تر بر دقت پیروز می‌شوند. گیج های فویل با هزینه اولیه کمتر و پاسخ دینامیکی فرکانس بالا برنده می شوند.

گیج های فولکس واگن در مقابل فیبر نوری (FBG).:  حسگرهای FBG در سنجش توزیع شده در امتداد یک فیبر پیوسته برتری دارند و انتقال فوق‌العاده طولانی را ارائه می‌دهند. سنسورهای فولکس واگن در هزینه کلی، بلوغ اکوسیستم و سهولت جایگزینی سخت افزار بازخوانی برنده می شوند.

VW در مقابل سنسورهای MEMS:   MEMS (سیستم های میکرو-الکترو-مکانیکی) در کاربردهای با فرکانس بالا و پویا برتر است. فناوری VW همچنان بهترین انتخاب برای نظارت دائمی استاتیک و شبه استاتیک است.

جدول مقایسه فناوری

نوع سنسور	بهترین حالت استفاده	پایداری بلند مدت	تناسب زیرساخت معمولی
سیم ویبره	پایش کرنش استاتیک آهسته	عالی (دهه ها)	سدها، تونل ها، فونداسیون ها، عمران سنگین
مقاومتی (فویل)	تست دینامیکی با فرکانس بالا	ضعیف تا متوسط	تست آزمایشگاهی، تشخیص کوتاه مدت
فیبر نوری (FBG)	آرایه های توزیع شده با چگالی بالا	عالی	خطوط لوله، دهانه های عظیم پیوسته
MEMS	لرزش پویا و ردیابی شیب	خوب	پایش لرزه ای، دینامیک پل فعال

بهترین روش های نصب

بهترین استفاده از سنسور مهندسی عمران نیاز به نصب دقیق دارد.

نصب سطحی: آماده سازی مناسب سطح الزامی است. سطح را صاف آسیاب کرده و کاملاً چربی زدایی کنید. اطمینان حاصل کنید که گیج به درستی با محور تنش اصلی جهت گیری شده است و برای محافظت از سنسور در برابر ترافیک ساختمانی، پوشش های فیزیکی نصب کنید.

جاسازی: گیج را ایمن در داخل قفس میلگرد قرار دهید و الزامات پوشش بتنی را حفظ کنید. کابل های سیگنال را با دقت هدایت کنید تا در حین ریختن بتن از پیچ و تاب یا پارگی جلوگیری شود. همیشه قبل از گیرش بتن، یک خوانش پایه صفر انجام دهید.

سطح جوش داده شده: الزامات کیفیت جوش را به شدت رعایت کنید. به فلز اجازه دهید تا تحت تنش زدایی پس از جوش قرار گیرد و فاز خنک شدن خود را قبل از ایجاد قرائت اولیه اولیه تکمیل کنید.

نکات جهانی: همیشه پس از نصب، خوانش های خط پایه را ثبت کنید. از ترمیستور داخلی برای اعمال جبران دما استفاده کنید. در نهایت، یک پروتکل برچسب گذاری کابل روشن برای آرایه های چند حسگر ایجاد کنید تا از سردرگمی در ترمینال دیتا لاگر جلوگیری کنید.

چگونه گیج خود را مشخص و منبع کنید

هنگامی که برای تهیه یک گیج سیم ارتعاشی آماده شدید، روی جزئیات تمرکز کنید. یک چک لیست مشخصات دقیق ایجاد کنید که شامل محدوده اندازه‌گیری مورد نیاز (اندازه‌گیری شده در microstrain یا $\mu\varepsilon$)، طول گیج، پنجره دمای عملیاتی، نوع خروجی مورد نظر (آنالوگ در مقابل دیجیتال RS-485)، طول کابل، و رتبه‌بندی IP باشد.

هنگام صحبت با تامین کنندگان، سوالات درست را بپرسید. نمونه گواهی کالیبراسیون را درخواست کنید. اگر آرایه‌های چند سنسوری بزرگ نصب می‌کنید، درباره ایمنی cross-ta3245lk بپرسید. بررسی کنید که سنسورهای آن‌ها به‌طور بومی با نام تجاری دیتالاگر دلخواه شما سازگار است و زمان تحویل برای مقادیر زیاد تجاری را تأیید کنید.

برای پروژه هایی که نیاز به نظارت سطح با دقت بالا دارند، سری JMZX-212 تعادل عالی بین دوام و یکپارچگی دیجیتال را ارائه می دهد که استانداردهای زیرساخت بین المللی دقیق را برآورده می کند.

نتیجه گیری

کرنش سنج سیم ارتعاشی جایگاه خود را در نظارت بلندمدت سازه نه از طریق جدید بودن زرق و برق دار، بلکه از طریق قابلیت اطمینان اثبات شده به دست می آورد. تغییرات را از طریق سیگنال‌های فرکانس قوی اندازه‌گیری می‌کند، پایداری استثنایی، مصونیت تداخلی قوی و انتقال بی‌وقفه داده در سایت‌های ساختمانی عظیم را ارائه می‌دهد. در حالی که آنها برای آزمایش ضربه پویا و با سرعت بالا در نظر گرفته نشده اند، عملکرد شبه استاتیک آنها بی نظیر است. زمانی که انتظار می رود این حسگرها با خیال راحت از خدمه ساخت و ساز نصب کننده آنها عمر کنند، کیفیتی که بیشترین اهمیت را دارد.

برای تجهیز پروژه بعدی خود آماده اید؟ ما از شما دعوت می کنیم مشخصات پروژه خود را برای پشتیبانی از انتخاب حسگر شخصی به تیم مهندسی ما ارسال کنید. برای دریافت قیمت یا دانلود دیتاشیت جامع محصول، همین امروز با ما تماس بگیرید.

سوالات متداول

1. گیج فشار سیم ارتعاشی چقدر دقیق است؟

هنگامی که با استفاده از ترمیستور داخلی خود به درستی نصب می شود و با استفاده از ترمیستور داخلی آن جبران می شود، یک گیج کرنش فولکس واگن با کیفیت بالا معمولاً دقت 0.1$\%$ تا $\pm0.5\%$ را در مقیاس کامل خود ارائه می دهد که آن را برای نظارت بر سلامت سازه بسیار قابل اعتماد می کند.

2. آیا گیج های فولکس واگن می توانند در شرایط زیر آب کار کنند؟

بله گیج های جاسازی شده و روی سطح فولکس واگن به طور معمول با رتبه های IP بالا (اغلب IP68) مهر و موم می شوند. این به آنها اجازه می دهد تا به طور دائم در حالی که در آب غوطه ور هستند، کار کنند، که برای پروژه های سد و فونداسیون عمیق ضروری است.

3. طول عمر معمولی کرنش سنج تعبیه شده چقدر است؟

از آنجایی که سیم فولادی داخلی به طور هرمتیکی مهر و موم شده و از اکسیداسیون خارجی محافظت می شود، یک کرنش سنج جاسازی شده VW می تواند به راحتی به مدت 25 تا 50 سال با دقت عمل کند و اغلب کل عمر طراحی سازه میزبان را دوام می آورد.

4. آیا برای خواندن داده ها به تجهیزات خاصی نیاز دارم؟

بله از آنجایی که گیج‌های VW سیگنال فرکانس را به جای یک ولتاژ ساده تولید می‌کنند، باید از یک واحد بازخوانی سیم ارتعاشی اختصاصی یا یک دیتالاگر که به‌طور خاص با یک ماژول رابط سیم ارتعاشی پیکربندی شده است استفاده کنید.

5. آیا کابل شکسته روی گیج تعبیه شده قابل تعمیر است؟

اگر کابلی در خارج از سازه بتنی قطع شود، می توان آن را با استفاده از جعبه های اتصال ضد آب مناسب متصل کرد. با این حال، اگر کابل در عمق درون ریختن بتن در نزدیکی بدنه حسگر شکسته شود، گیج برای همیشه از بین می رود. این امر نیاز به مسیریابی دقیق کابل را در طول ساخت نشان می دهد.
